呋咱、氧化呋咱是构建含能化合物重要的结构单元，在分子中引入呋咱、氧化呋咱可以显著提高含能化合物的密度，改善氧平衡[1-4]。呋咱醚含能化合物分子内含有呋咱、氧化呋咱含能结构单元，由于醚键的引入显著增加了柔韧性。该类化合物具有能量密度高、标准生成焓大、氮含量较高、熔点低以及塑性强等特点，可作为熔铸炸药液相载体，也可作为推进剂中的含能增塑剂。目前，呋咱醚类化合物已成为高能量密度材料研究领域的热点之一[5]。从20世纪九十年代开始，俄罗斯开展了大量的研究工作，研究了呋咱醚含能化合物醚化合成方法，并获得了系列化合物，其中典型化合物为：3, 3′-二硝基二呋咱醚(FOF-1)与3, 3′-二氰基二呋咱醚(FOF-2)。FOF-1熔点63~64 ℃、密度1.91 g·cm-3、氮含量为34.43%以及爆速8930 m·s-1[6-8]; FOF-2熔点69 ℃(DSC)、密度1.64 g·cm-3、氮含量为41.18%[9]。国内在该研究领域起步较晚，只有西安近代化学研究所开展了FOF-1、FOF-2的合成、晶体结构与性能初步研究[6, 9]。
本研究综述了对称与非对称呋咱醚类含能化合物的醚化方法，全面介绍了典型呋咱醚类含能化合物FOF-1、FOF-2、FOF-11以及FOF-13的合成、性能及应用研究进展; 同时，以现有的含能中间体为原料，设计出11种未见文献报道的呋咱醚类化合物结构，并预估目标化合物的物化、爆轰性能，期望获得性能优异的、具有自主知识产权的含能化合物。
2 呋咱醚含能化合物合成方法 2.1 对称呋咱醚合成方法以硝基呋咱为原料，无水乙腈为溶剂，在无机弱碱(如碳酸钠、碳酸钾等)作用下，经分子间或分子内脱除氮氧化物，生成呋咱醚含能化合物及少量的副产物羟基呋咱[8, 12, 15]，此反应仅限于R为吸电子基团，反应过程见Scheme 1。
|
Scheme 1 |

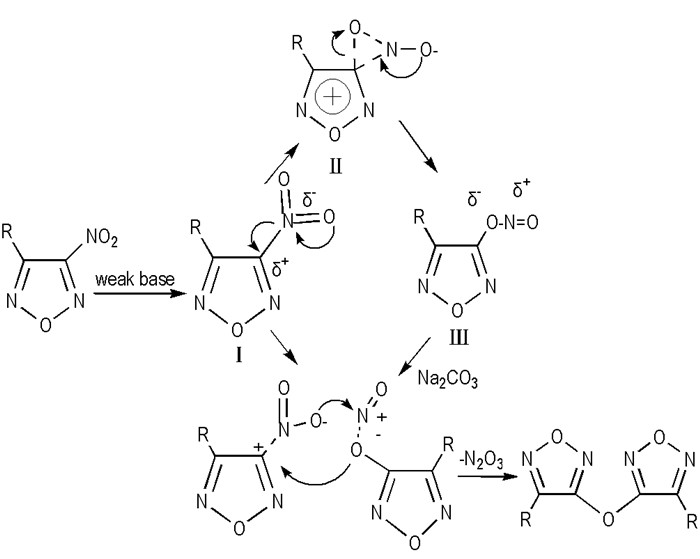

硝基醚化反应机理如Scheme 2所示，C—NO2中碳原子带正电荷，氮原子带负电荷，在弱碱的作用下发生电子转移，形成过渡态Ⅰ; 然后继续在碱的作用下，中间态Ⅰ发生电子转移形成三元环过渡态Ⅱ，接着重排得到亚硝酸酯中间体Ⅲ; 最后，过渡态Ⅰ与中间体Ⅲ脱去一分子的三氧化二氮生成呋咱基化合物醚[8-9]。
|
Scheme 2 |

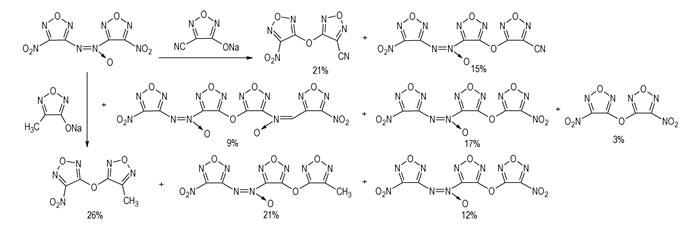

A. B. Sheremetev等[10]研究了4, 4′-二硝基氧化偶氮呋咱与呋咱酚钠的亲核取代反应，亲核试剂进攻4, 4′-二硝基氧化偶氮呋咱不同的位置，生成几种呋咱醚化合物的混合物(Scheme 3)。
|
Scheme 3 |
此方法可以合成非对称的呋咱醚含能化合物，但是反应产物复杂，需经过柱色谱进行分离，且收率较低，限制了其推广应用。

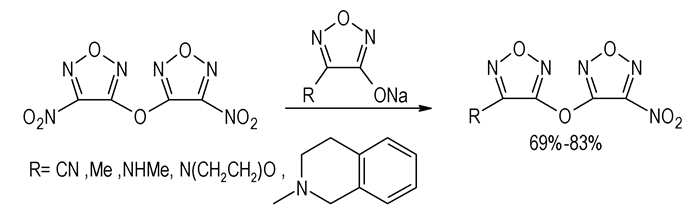

随后A. B. Sheremetev等[11]采用醚交换法合成了系列的非对称呋咱醚化合物，收率达到69%~83%，该法为制备非对称的呋咱醚含能化合物的有效途径，其反应过程见Scheme 4。
|
Scheme 4 |
20世纪90年代，A. B. Sheremetev等报道了3, 3′-二硝基二呋咱基醚(FOF-1)、3, 3′-二氰基二呋咱基醚(FOF-2)、3, 4-二(4-硝基呋咱-3-氧基)呋咱(FOF-11)、3, 3′-二(1-氟-1, 1-二硝甲基)二氟呋咱醚(FOF-13)的合成及部分性能。

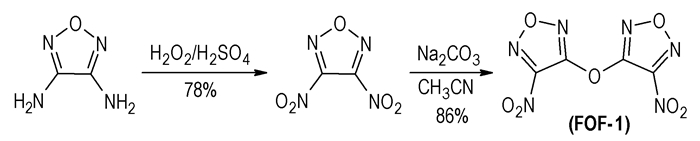

3.1 典型呋咱醚的合成研究 3.1.1 FOF-1的合成俄罗斯A. B. Sheremetev等[8, 13]，以3, 4-二氨基呋咱为原料，经Caro′s酸体系氧化生成3, 4-二硝基呋咱，在无机弱碱作用下，脱除一分子N2O3，生成3, 3′-二硝基二呋咱基醚(FOF-1)(Scheme 5)。
|
Scheme 5 |
国内王锡杰等[6-7]在国外文献的基础上，采用50%H2O2氧化3, 4-二氨基呋咱，与国外采用90% H2O2[8]相比，安全程度大大提高，粗品纯度可达98%以上，而且无需纯化即可满足下步反应的需求，从而避免了进行高真空蒸馏带来的安全隐患。同时，在乙醇中培养了FOF-1的单晶，通过X-射线衍射研究了其晶体结构。
3.1.2 FOF-2的合成以3-氨基-4-偕氨肟基呋咱为原料，经PbO2氧化、Caro′s酸氧化，生成3-硝基-4-氰基呋咱，最后经分子间醚化，脱除N2O3得到3, 3′-二氰基二呋咱基醚(FOF-2)，反应过程见Scheme 6。
|
Scheme 6 |
范艳洁等[9]以3-氨基-4-酰氨肟基呋咱(AAOF)为原料，经PbO2、H2O2氧化及硝基分子间醚化合成了FOF-2;重点研究了Caro′s acid氧化反应，自行设计了Caro′s acid氧化体系的组成与实验条件，避免了氰基水解副产物的产生，简化了后处理步骤，该方法安全、可靠，无需纯化，3-氰基-4-硝基呋咱(CNNF)纯度即可达99.7%;探讨了分子间硝基醚化合成FOF-2的反应机理，重点研究了反应的关键影响因素，体系含水量需严格控制在0.03%以下，醚化收率90%，FOF-2粗品纯度可达99.5%;同时通过量子化学的方法阐明了FOF-2的几何构型、键级、振动频率、IR谱、热力学性质及热解机理。培养了FOF-2的单晶，利用X-射线四圆单晶衍射仪测试了单晶相关参数，获得了大量的结构数据，为进一步百克量放大及应用研究提供了指导。

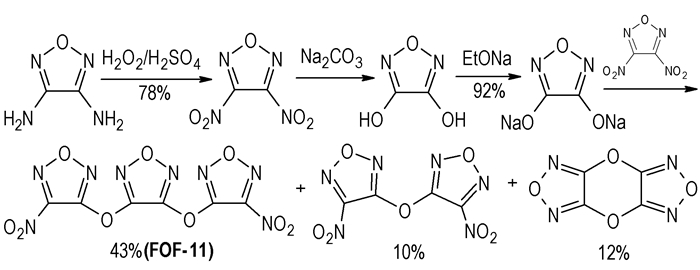

3.1.3 FOF-11的合成A. B. Sheremetev等[5, 18]以3, 4-二氨基呋咱为原料，氧化生成3, 4-二硝基呋咱，经水解、酸化得到3, 4-二羟基呋咱，再与乙醇钠反应转化为双钠盐，最后与3, 4-二硝基呋咱反应生成3种化合物的混合物。通过柱色谱分离混合物，分别得到3, 4-二(4-硝基呋咱-3-氧基)呋咱(FOF-11)(43%)、3, 3′-二硝基二呋咱基醚(10%)和1, 4-二氧杂环己二烯并二呋咱(12)，反应过程见Scheme 7。
|
Scheme 7 |

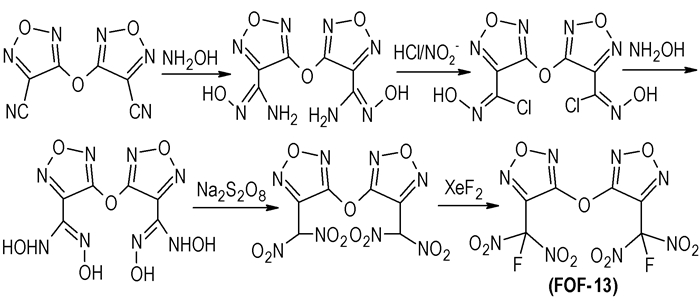

A. B. Sheremetve[16]报道了以3, 3′-二氰基二呋咱基醚(FOF-2)为原料，经羟胺还原、重氮化、氧化、氟化等反应合成了3, 3′-二(1-氟-1, 1-二硝甲基)二氟呋咱醚(FOF-13)的合成路线，但是未报道具体的合成方法，反应过程见Scheme 8。
|
Scheme 8 |

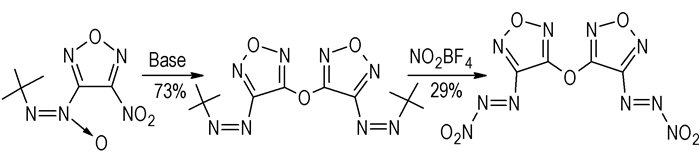

A. B. Sheremetve等[14, 17]以3-硝基-4-(叔丁基-NNO-氧化偶氮基)呋咱为原料，在无水乙腈体系中，醚化生成3, 3′二(叔丁基-NNO-氧化偶氮基)二呋咱基醚，收率73%，最后经NO2BF4硝化生成无色晶体3, 3′二(硝基-NNO-氧化偶氮基)二呋咱基醚(Scheme 9)，收率29%。
|
Scheme 9 |
呋咱醚类化合物因具有能量密度高、标准生成焓大、熔点低、氢含量少(或者无氢)、增塑性强等优点，故可以作为含能增速剂或低信号特征推进剂中的氧化剂组分使用，备受含能材料研究者的关注。本文归纳，总结了FOF-1、FOF-2、FOF-11以及FOF-13等典型呋咱醚类含能化合物的物化和爆轰性能，见表 1。
|
表 1 典型呋咱醚含能化合物的物化和爆轰性能 Tab.1 Physico-chemical, detonating performances of representative energetic compounds based on furoxanyl ether |
FOF-1熔点63~64 ℃，理论密度1.91 g·cm-3，爆速8930 m·s-1，其能量密度高于RDX及TNAZ，大大高于TNT，感度与RDX相当。FOF-1具有低熔点、高能量密度的特点，可与其他炸药形成低共熔混合物，可作为熔铸炸药中的液相载体，使炸药的爆速和爆压显著提高，塑性更好，还可以作为固体推进剂中的增塑剂及氧化剂，应用前景广泛[5-6, 8, 13]。
FOF-2撞击感度为0%，摩擦感度0%，H50≥125.9 cm，理论生成焓405.27 kJ·mol-1，爆速6820.2 m·s-1，可作为钝感高能含能增塑剂使用[9]。
FOF-11的密度高达1.91 g·cm-3，爆速为8960 m·s-1，理论生成焓398.7 kJ·mol-1，熔点40 ℃，适合作为高能熔铸炸药组分[5, 18]。
FOF-13密度为1.97 g·cm-3，撞击感度低，热稳定性良好，在270 ℃以下无明显热分解，且与混合炸药、固体火箭推进剂的主成分(TNT、RDX、HMX、NC、AP、ADN等)以及其他的呋咱含能化合物相容性极好，综合性能优于二(2-氟代-2, 2-二硝基乙基)缩甲醛(简称FEFO)，非常适合作为含能增速剂使用[16]。
4 新型呋咱醚化合物设计及性能预估以现有的含能中间体出发，设计了11种未见文献报道的呋咱醚类化合物结构，并采用半经验计算方法PM3[19]预估了目标化合物的物化、爆轰性能。具体设计化合物化学结构，与预估性能数据见表 2。
|
|
表 2 设计呋咱醚含能化合物的物化和爆轰性能预估 Tab.2 The calculated physico-chemical, detonating performances of designed energetic compounds based on furoxanyl ether |
此类化合物生成焓大，化合物ⅷ、ⅹⅰ的生成焓更是超过700 kJ·mol-1，分别达到775.26 kJ·mol-1和951.73 kJ·mol-1。此外，此类化合物还具有密度大、能量高的优点，密度大都高于1.80 g·cm-3，其中化合物ⅰ、ⅴ、ⅷ、ⅹ的密度均超过1.90 g·cm-3，爆速均大于8000 m·s-1; 化合物ⅲ、ⅷ、ⅸ的爆速均超过9000 m·s-1，显示出良好的应用前景。
5 结论与展望呋咱醚类化合物因其能量密度高、增塑性强等特点受到含能材料研究领域的广泛关注。本研究综述了呋咱醚类化合物的构建方法，并对典型的呋咱醚含能化合物的合成及性能研究进行了介绍。自行主设计了系列呋咱醚含能化合物，并采用半经验计算方法PM3预估了其物化及爆轰性能，筛选出2种密度大于1.90 g·cm-3、爆速大于9000 m·s-1的呋咱醚含能化合物。建议：尽快开展FOF-1、FOF-2等性能优异的呋咱醚含能化合物在混合炸药与推进剂中的应用研究; 加大呋咱醚含能化合物合成探索研究，获得具有自主知识产权的含能化合物，提升我国含能材料研究领域的创新能力。
