2. 中国工程物理研究院化工材料研究所, 四川 绵阳 621900
2. Institute of Chemical Materials, China Academy Engineering Physics, Mianyang 621900, China
炸药是绝大多数战术武器的毁伤能源，几乎用于所有的战略和战术武器系统，并在所有的军兵种装备中使用，对国防科技武器装备发展有着重要影响，因而受到各国的高度重视[1-4]。提高炸药爆炸的破坏威力是武器对炸药始终不变的需求，也是炸药研究者始终追求的目标，不断提高单质炸药的能量是提升炸药能量威力的主要途径[5-7]。保持炸药的高能特性，同时解决安全性问题，迫切需要合成安全的高能低感炸药。
吡啶类含能化合物具有钝感特征，而硝胺类炸药具有高能量特性，将吡啶与硝胺的分子相结合，设计合成含吡啶环的硝胺炸药；氨基苯类含能化合物，由于氨基的存在，具有密度高和稳定、钝感的特征，而硝胺类炸药由于N—NO2基团的存在，具有高能量特性，将氨基苯与硝胺的分子相结合，可设计合成含有氨基苯环的硝胺炸药，使氨基与硝胺中的硝基形成分子内和分子间氢键，含吡啶/氨基苯环硝胺炸药均可为高能低感单质炸药的获得提供新的技术途径。在含吡啶/氨基苯环硝胺炸药的设计过程中，尽可能在炸药分子中引入含N—N键的硝酰胺基团，并充分考虑炸药分子的对称性，不仅可以提高炸药的稳定性，而且可以改善炸药的氧平衡，有利于所设计的炸药向高能量密度低感方向发展。
本工作对含吡啶/氨基苯环硝胺炸药进行了理论研究，建立了结构与性能的关系，探讨了能量与安全性能(感度、稳定性)之间的规律性联系。研究中采用理论方法进行分子设计，预测其晶体密度、生成焓、热稳定性和爆速爆压等爆轰性能，考虑能量和安全性的统一，筛选多个高能低感目标化合物。开展合成路线研究并进行合成实验，通过缩合反应、N-硝化反应、N-氧化反应、C-硝化反应等以获得含吡啶/氨基苯环硝胺化合物。该工作有利于从分子水平上探讨了含吡啶/氨基苯环硝胺炸药结构和性能的规律性联系。
2 理论研究进展 2.1 三个含吡啶环硝胺化合物的分子结构、电子结构、能量和稳定性[8]本课题组基于所设计的含吡啶硝胺炸药分子(Scheme 1)，运用Gaussian 03程序包中的密度泛函DFT-B3LYP方法，以6-31+G(d)基组，进行分子几何全优化计算，获得其稳定的几何构型。振动分析无虚频。应用Monte-Carlo方法由0.001 e/Bohr3等电子密度面所包围的体积求得含吡啶硝胺炸药分子的理论密度(ρ)，采用半经验分子轨道PM3方法预估了分子的标准生成热，运用Kamlet-Jacobs公式计算了炸药分子的爆速(D)和爆压(p)，并与RDX、HMX的性能进行了比较。通过计算炸药分子中较弱化学键的键离解能(BDE)，考察了化合物的稳定性。
|

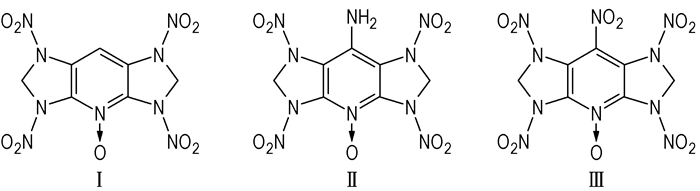

Scheme1 Structures of nitramine compounds containing pyridine ring |
研究表明，硝基(—NO2)与N—O键的接入，显著提高了含吡啶硝胺炸药的爆轰性能。而氨基(—NH2)的引入，对炸药分子的爆轰性能有所减弱。Scheme 1中分子Ⅰ和Ⅱ的爆轰性能与炸药RDX基本一致。分子Ⅲ的爆轰性能优于RDX，与HMX相当，是潜在的高能量密度化合物。通过比较含吡啶硝胺炸药分子中各化学键的BDE，发现均裂N—NO2键所需能量最小，预测热解引发反应始于N—NO2均裂，亦即N—NO2键是含吡啶硝胺化合物的热解和起爆引发键。同时，分子内的五元环张力及基团间的排斥作用对化合物的稳定性有较大的影响。
2.2 系列苯并二环戊烯、苯并二环已烯化合物的设计与理论研究[9-10]本课题组设计了系列(10个)苯并二环戊烯化合物(Scheme 2)，应用B3LYP/6-31+G*方法对其进行结构优化。应用半经验分子轨道法(PM3)计算了生成焓，用Monte-carlo方法基于0.001 e/bohr3计算结果求得分子平均体积, 进而求得其密度。应用K-J方程估算了它们的爆速和爆压并与典型炸药RDX和HMX等进行了比较。研究表明，化合物G (ρ=1.92 g·cm-3, D=8.71 km·s-1, p=34.96 GPa)与炸药HMX爆轰性能相当，化合物H (ρ=1.99 g·cm-3, D=9.15 km·s-1, p=39.36 GPa)爆轰性能超过了HMX，是潜在的高能量密度化合物。密度、爆速、爆压与硝基数存在着良好的线性关系。随分子中硝基数目(n)增加, 苯并二环戊烯化合物的生成热HOF增加, 且其增幅增大。这是因为随n增加，除硝基引进增加能量外, 硝基的空间位阻效应增强也对能量的增加做了一定贡献。
|

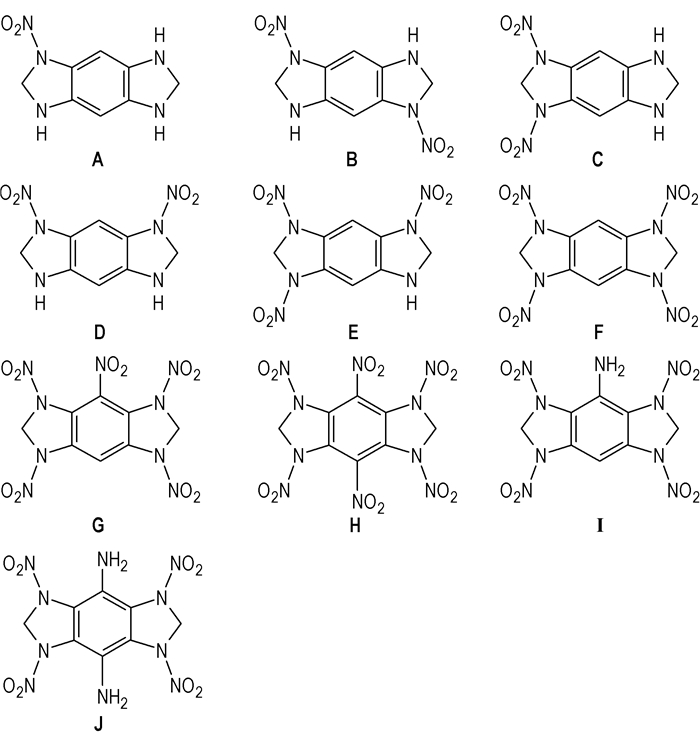

Scheme2 Structures of benzodiazepincyclopentene |
为了判断它们的稳定性和热解机理，计算了可能的热解引发键的键解离能(BDE)。根据BDE计算结果，苯并二环戊烯化合物中N—NO2键均具有较低的BDE值，为可能的热解引发键，这为新一代高能量密度材料的分子设计提供了基础数据。
本课题组运用密度泛函理论DFT-B3LYP/6-31+G*方法, 设计了系列(10个)苯并二环己烯化合物(Scheme 3)，并对其结构进行了优化。应用半经验分子轨道法(PM3)计算了其生成焓，用Monte-carlo方法基于0.001 e/bohr3计算结果求得分子平均体积, 进而求得其密度。应用K-J方程估算了它们的爆速和爆压并与典型炸药RDX和HMX等进行了对比。结果发现，化合物H (ρ=1.86 g·cm-3, D=8.57 km·s-1, p=33.20 GPa)与炸药RDX爆轰性能相当。体积、密度、爆速、爆压与硝基数存在着良好的线性关系。
|

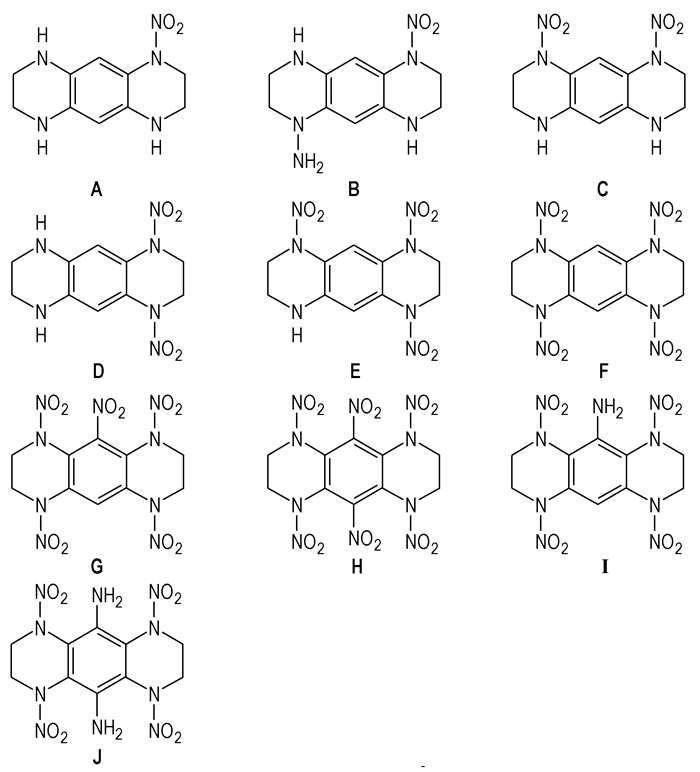

Scheme3 Structures of benzobicyclohexene |
同时，运用密度泛函理论DFT-B3LYP/6-31+G*方法，求得它们的静态电子结构参数如A—B键的电子集居数(MA—B)、前线轨道能级(EHOMO, ELUMO)及其差值(ΔE)和硝基上净电荷(QNO2)以及热解反应动态理论指标如键离解能(BDE)和活化能(Ea).通过与实验撞击感度进行比较并彼此进行关联，预示了热解机理, 证明了撞击感度大小的理论判据之间存在必然的联系。
2.3 系列苯并二咪唑类化合物的设计与理论研究[11]本课题组设计了一系列(12个)苯并咪唑类化合物(Scheme 4)，应用B3LYP/6-31+G*方法对其进行结构优化。对生成焓同时应用PM3和DFT两种方法进行了对比计算，发现PM3方法不仅方便快速而且计算的生成焓结果较好。用Monte-carlo方法基于0.001 e/bohr3计算结果求得分子平均体积, 进而求得其密度。应用K-J方程估算了它们的爆速和爆压并与典型炸药RDX和HMX等进行了对比；根据高能量密度化合物(HEDC)的定量标准(D≈9 km·s-1, p≈40 GPa)发现化合物F (ρ=1.97 g·cm-3, D=8.92 km·s-1, p=37.17 GPa)和L (ρ=1.95 g·cm-3, D=8.85 km·s-1, p=36.38 GPa)可能是潜在的HEDC。体积、密度、爆速、爆压与硝基数存在着良好的线性关系。为了判断它们的稳定性和热解机理，计算了可能的热解引发键的键解离能(BDE)。根据BDE计算结果，苯并咪唑类化合物中N—NO2键均具有较低的BDE值，为可能的热解引发键。通过对其结构、热解机理、撞击感度及其间的联系进行了计算研究，得到如下规律：
|
Scheme4 Structures of polynitrotetraazabenzimidazoles |
(1) 苯并咪唑类化合物中均以N—NO2键的键集居数最小，表明N—NO2键相对较弱, 是热解和起爆的引键。
(2) 多种静态电子结构参数如MC-N, ΔE和QNO2等，均可用于判别关联同系物, 包括同分异构体的稳定性和感度, 预示苯并咪唑类化合物的稳定性随分子中NO2基增多而降低, 同分异构体的稳定性随NO2基间距离增大而升高，与实验事实相一致。
(3) 比较分子中各化学键的键离解能(BDE)或活化能(Ea), 预示苯并咪唑类化合物的热解引发反应为N—NO2键均裂，以均裂引发键的BDE和Ea可等价地预测苯并咪唑类化合物感度的相对大小。
(4) 动态理论指标、静态理论指标及其间均存在良好的线性关系, 可平行或等价地用于判别其稳定性和感度的相对大小。
3 实验合成进展基于理论工作的进展，制定了详细的合成路线，并对实验合成条件进行完善。通过已合成的四氨基吡啶、四氨基苯进行缩合反应、N-硝化反应、N-氧化反应、C-硝化反应等以获得含吡啶环、含氨基苯硝胺目标化合物。其中，含吡啶环、含氨基苯多氮杂环母体化合物的合成是关键，中间体四氨基吡啶、四氨基苯的制备是前提基础。
3.1 试剂和仪器20%发烟硫酸, AR, 上海振欣试剂厂有限公司; 80%水合肼, AR, 上海凌峰化学试剂有限公司; 浓盐酸, CP, 南京宁试化学试剂有限公司; Raney Ni, 工业品, 上海凌峰化学试剂有限公司; 六水合三氯化铁CP, 南京宁试化学试剂有限公司; H3PO4, AR, 上海凌峰化学试剂有限公司; 乙醇, AR, 上海凌峰化学试剂有限公司; 原甲酸三乙酯, AR, 国药集团化学试剂有限公司; 甲酸, CP, 南京宁试化学试剂有限公司; 硝酸, AR, 江苏双菱化工集团有限公司。DMSO, AR, 国药集团化学试剂有限公司。
Bruker 500 MHz核磁共振光谱仪, 德国Bruker公司；PromineneceUFLC高压液相色谱仪, 日本Shimadzu公司；ZF-I型三用紫外分析仪, 上海顾村电光仪器厂。
3.2 2, 6-二氨基-3, 5-二硝基吡啶的制备在250 mL装有搅拌器、温度计的四口烧瓶中，加20% SO3发烟H2SO4(130 mL)，搅拌，加入2, 6-二氨基吡啶(30.0 g，0.275 mol)，固体完全溶解后，冰水浴，温度控制在20 ℃以下，加95% HNO3(26 mL，0.58 mol)，继续搅拌1 h，撤去冰水浴，将混合物缓慢加热到30 ℃，保温3 h。将混合物倒入1 L碎冰中，搅拌，析出大量黄褐色固体，过滤，水洗，加入10 mol·L-1 NaOH溶液调pH=10~11左右，过滤，水洗，干燥。蒸馏水(1 g /10 mL)中煮沸1 h，DMSO重结晶(100 mL/20 g)，得纯品50.6 g，产率92.5%。m.p.＞300 ℃；1H NMR (500 MHz, DMSO-d6): δ 9.00 (s, 1H, Py-H), 8.41 (s, 2H, NH2), 8.26(s, 2H, NH2)。
3.3 2, 3, 5, 6-四氨基吡啶盐酸盐的制备将2, 6-二氨基-3, 5-二硝基吡啶(15.0 g，0.075 mol)溶解于热的H3PO4和C2H5OH的混合溶液(100 mL，V/V=20/80)，冷却至25 ℃。依次加入饱和氯化氢乙醇溶液(135 mL)、浓盐酸(15 mL)，10%的Raney-Ni (1.5 g)。然后将上述混合物倒入500 mL高压釜中，调压力至1 MPa，升温，温度控制在50 ℃左右。当压力不再下降时，表明反应已结束，降温、出料、过滤，用50 mL乙醇洗涤滤饼。将滤液倒入THF与浓盐酸的混合溶液(300 mL，V/V=5/1)，封存放置冰箱过夜，旋蒸溶剂，过滤，真空干燥，得黄色固体16.5 g，收率为89%。m.p.﹥300 ℃；1H NMR (500 MHz, DMSO-d6)：δ 7.6 (s, 1H, Py-H), 7.1 (brs, 8H, NH2), 1H NMR(500 MHz, D2O)：δ 7.6 (s, 1H, Py-H)。
|

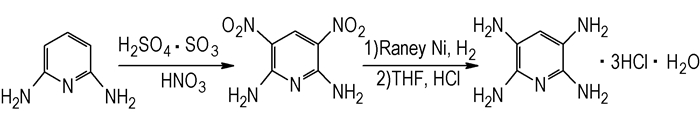

Scheme5 Synthetic routes of pyridine-2, 3, 5, 6-tetraamine |
称取2.7 g (10 mmol) 2, 3, 5, 6-四氨基吡啶盐酸盐，加入7.4 g (50 mmol)原甲酸三乙酯, 磁力搅拌，N2保护，冷凝回流，100 ℃反应18 h，旋蒸，加入50 mL浓盐酸回流1 h，将反应液倒入10 mL冰水中，加入碳酸钾中和至弱碱性，产物沉淀出来，抽滤，甲醇洗涤，真空干燥，液相表征99.25 %。1HNMR(500 MHz, DMSO-d6): δ 12.74 (s, 2H NH), δ 8.38 (s, 2H CH), δ 8.15 (s, 1H CH)。
|

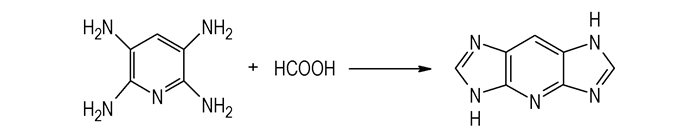

Scheme6 Synthetic routes of 1, 5-dihydrodiimidazo[4, 5-b:4′, 5′-e]pyridine |
量取18 mL水和1 mL异丙醇加入到配有回流冷凝管的三口烧瓶中，将1.2 g(6 mmol)1, 5-二氨基-2, 4-二硝基苯、0.35 g FeO(OH)/C加入烧瓶中，氮气保护下反应，升温至70 ℃，在45 min内缓慢滴加1.5 g(24.0 mmol)质量分数为80%的水合肼，滴加完毕继续反应2.5 h，降温，过滤，将滤液迅速倒入事先备好的放入冰箱的四氢呋喃与浓盐酸1:1的溶液中，放入冰箱放置48 h，使产品形成盐酸盐沉淀出来，称量得产物1.7 g，收率为98%，m.p.>300℃；1H NMR(500 MHz, D2O)：δ 7.0 (s, 1H, Ar-H)。
3.6 母体化合物1, 5-二氢-二咪唑并[4, 5-b:4′, 5′-e]苯的制备将2.8 g(10 mmol) 1, 2, 4, 5-四氨基苯盐酸盐，2.5 g(45 mmol)质量分数为88%甲酸加入到装有回流冷凝管的烧瓶中，磁力搅拌，氮气保护下100 ℃回流反应14 h，冷却至室温，将反应液倒入10 mL冰水中，用碳酸钾中和至弱碱性，产物析出，抽滤，冰水洗涤，干燥得浅棕色固体，柱色谱(正己烷:乙醇=7:1)纯化产物得乳白色产物0.94 g，收率为60%，m.p.>300 ℃，1H NMR(500 MHz，DMSO-d6)：δ 7.48 (s，2H，Ar-H)，7.95 (s，2H，Ar-H)，8.40(s，1H，N—H)，12.68(s，1H，N—H)。
|

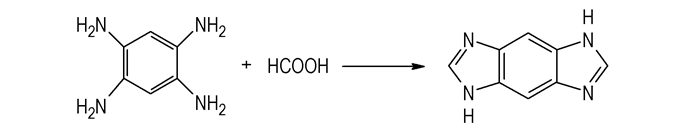

Scheme7 Synthetic routes of 1, 5-dihydrodiimidazo[4, 5-b:4′, 5′-e]benzene |
以1, 2, 4, 5-四氨基苯盐酸盐、2, 3, 5, 6-四氨基吡啶盐酸盐为原料合成相应氮杂三环母体，采用以下两种方法：第一种是与甲酸回流反应后中和；第二种是与原甲酸三乙酯回流反应，旋蒸后加入盐酸回流，中和萃取产物。实验条件：分别将10 mmol 1, 2, 4, 5-四氨基苯盐酸盐和2, 3, 5, 6-四氨基吡啶盐酸盐与20 mmol甲酸及原甲酸三乙酯回流反应，实验结果如表 1所示。可以看出，以1, 2, 4, 5-四氨基苯盐酸盐为原料合成母体的过程中，与甲酸反应完全所需时间为14 h，而与原甲酸三乙酯反应需回流17 h，原料才反应完全，且收率稍低，与甲酸反应温度较低，操作简便，后处理方便，符合绿色化学合成的要求，所以1, 5-二氢-二咪唑并[4, 5-b:4′, 5′-e]苯的制备以甲酸为环合剂反应效果较好；在以2, 3, 5, 6-四氨基吡啶盐酸盐为原料合成1, 5-二氢-二咪唑并[4, 5-b:4′, 5′-e]吡啶的反应过程中，以甲酸为环合剂收率只有19%，而以原甲酸三乙酯为环合剂反应收率为49%，所以，合成1, 5-二氢-二咪唑并[4, 5-b:4′, 5′-e]吡啶时采用原甲酸三乙酯为环合剂。
|
表 1 两种合成方法的对比 Tab.1 Comparison of two synthetic methods |
1, 2, 4, 5-四氨基苯盐酸盐及2, 3, 5, 6-四氨基吡啶盐酸盐与环合剂反应时，环合剂甲酸及原甲酸三乙酯理论用量为反应物的2倍(mol/mol)，考察了环合剂实际用量对产物的影响，实验条件：2.8 g(10 mmol) 1, 2, 4, 5-四氨基苯盐酸盐在甲酸中回流反应14 h；2.7 g(10 mmol) 2, 3, 5, 6-四氨基吡啶盐酸盐在原甲酸三乙酯回流反应18 h，改变环合剂用量，得结果如图 1所示。
|

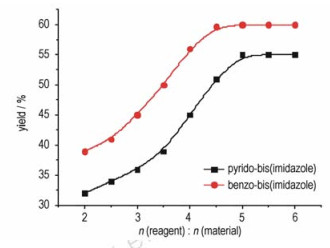

图 1 环合剂用量对产物收率的影响 Fig.1 Influence of cyclizing agent on the yield of product |
由图 1可以看出，随着环合剂与反应物摩尔比的增大，产物氮杂三环母体的收率逐渐增加，当甲酸物质的量为1, 2, 4, 5-四氨基苯盐酸盐的4.5倍时，产物1, 5-二氢-二咪唑并[4, 5-b:4′, 5′-e]苯收率达到60%，继续增加甲酸用量，收率无明显提高，说明甲酸物质的量为1, 2, 4, 5-四氨基苯盐酸盐的4.5倍时，可以满足环合反应的需要；当原甲酸三乙酯物质的量为2, 3, 5, 6-四氨基吡啶盐酸盐的5倍时，产物1, 5-二氢-二咪唑并[4, 5-b:4′, 5′-e]吡啶收率达到55%，继续增加原甲酸三乙酯用量，收率无变化。由于甲酸和原甲酸三乙酯的沸点均在100 ℃以上，回流反应时会有部分环合剂挥发粘附在回流冷凝管上而未能参与到反应中，所以环合剂的实际用量要稍大于理论用量，以满足环合反应的需要。
4 结论(1) 以二(1, 3-二硝基-二氢-1H-咪唑)并[4, 5-b:4′, 5′-e]吡啶氮氧化物(Ⅰ)、二(1, 3-二硝基-二氢-1H-咪唑)并[4, 5-b:4′, 5′-e]-4-氨基基吡啶氮氧化物(Ⅱ)、二(1, 3-二硝基-二氢-1H-咪唑)并[4, 5-b:4′, 5′-e]-4-硝基吡啶氮氧化物(Ⅲ)为典型进行了较细致的理论研究。设计了系列苯并二环戊烯(10个)、苯并二环已烯(10个)、苯并二咪唑类(12个)化合物并进行了密度泛函理论研究，在B3LYP/6-31+G*水平下对其分子结构进行优化，获得了其几何结构参数、能量和电子结构，预测了其爆轰性能、稳定性和热解机理等。
(2) 探索了2, 3, 5, 6-四氨基吡啶盐酸盐、1, 2, 4, 5-四氨基苯盐酸盐操作简便、成本低廉的的合成方法，并进一步与甲酸、原甲酸三乙酯缩合制备氮杂三环，成功合成1, 5-二氢-二咪唑并[4, 5-b:4′, 5′-e]吡啶、1, 5-二氢-二咪唑并[4, 5-b:4′, 5′-e]苯，获得较佳反应工艺条件：
① 1, 5-二氢-二咪唑并[4, 5-b:4′, 5′-e]吡啶：2, 3, 5, 6-四氨基吡啶盐酸盐和原甲酸三乙酯回流反应18 h，再浓盐酸中回流1 h，用量为5 mL·mmol-1，n(2, 3, 5, 6-四氨基吡啶):n(原甲酸三乙酯)=1:5，收率为55%。
② 1, 5-二氢-二咪唑并[4, 5-b:4′, 5′-e]苯：1, 2, 4, 5-四氨基苯盐酸盐在88%的甲酸回流反应14 h，n(1, 2, 4, 5-四氨基苯):n(甲酸)= 1:4.5，收率为60%。
