TATB基高聚物粘结炸药(Polymer Bonded Explosive, PBX)是一种综合性能优异的钝感炸药, 但其制品容易出现不可逆体积膨胀导致微孔隙的产生[1]。研究微孔隙对PBX热物理性能的影响规律, 对认识炸药降感、起爆等物理过程均具有重要意义, 国内外已开展了较多实验研究工作[2-4]。但由于样品微孔隙的不可控制性, 实验研究存在较大限制, 难以准确量化微孔隙对PBX性能的影响程度。因此, 采用数值模拟手段, 建立以材料细观结构为基础的热物理性能预测模型, 对深入认识PBX导热机制和优化配方设计均有重要意义。由于代表性体积元法(Representative Volume Element, RVE)建模方法能够反映材料细观结构的热力学响应, 其在二元复合材料热力学性能预测方面得到了广泛的应用[5-6], 但对于多相体系, 尤其含气孔相的研究报道较少。本研究采用RVE建模方法, 建立了与实际PBX细观结构高度相近、能反映炸药颗粒和微孔隙随机分布、可以任意调整填充率和孔隙率的有限元(Finite Element Method, FEM)计算模型, 并计算分析了孔隙率对PBX热导率的影响。
2 计算方法二维RVE采用蒙特卡罗随机充填的方式生成, 具体过程如下:
(1) 生成边长为
(2) 在正方形中随机生成半径为
(3) 在正方形中随机生成半径为
(4) 当随机生成的圆与边界相交时, 在对应边生成对称的圆, 满足RVE重复性。

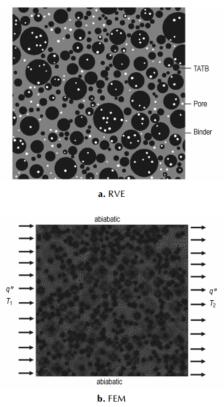

按照上述算法生成的模型如图 1a所示。然后再利用ANSYS有限元软件计算PBX稳态热传导过程, 如图 1b所示:在确定RVE上、下边施加绝热边界条件, 在左边施加恒定的热流密度载荷
$\begin{eqnarray} k_{\text{eff}}=\frac{q″L}{\text{Δ}T} \end{eqnarray}$ | (1) |
式中,
对体积填充分数(TATB:F2314=0.5)相同, 不同孔隙率的TATB基PBX热导率进行数值模拟, 结果如表 1所示。
由表 1可见, 考虑孔隙率后, TATB基PBX基热导率模拟值与实测值(

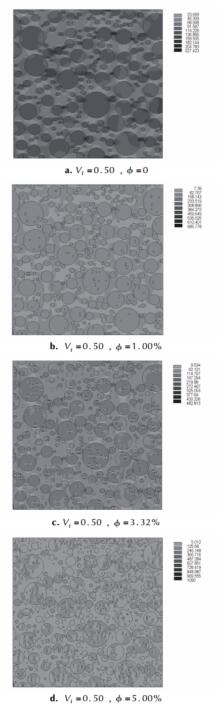

由图 2a可见, 当PBX内部没有孔隙时, 由于TATB(图中黑色大圆)热导率较高, TATB颗粒形成较高热流率的导热链。由图 2b和图 2c可见, 由于孔隙(图中白色小圆)内部空气热导率较低, 容易形成较大的热阻而造成TATB颗粒高热流率导热链的中断, 导致大部分热量需要绕过微孔, 传热的路径变长且复杂化, 导致PBX的传热性能下降。由图 2d可见, 随着孔隙率的增加, PBX高热导率TATB填充相形成的导热链断点增多, 当孔隙率达到5%时, 大多数高热流率导热链被打断, 热导率下降幅度达到8.44%。图 3给出了不同孔隙率PBX热导率变化曲线。由图 3可见, 不同孔隙率的PBX热导率变化曲线呈指数递减趋势, 可采用下列函数关系式进行描述。
$\begin{eqnarray} k(ϕ)=k_{0}-a(1-\text{e}^{-bϕ}) \end{eqnarray}$ | (2) |
式中,
采用代表体积元方法, 建立了高聚物粘结炸药细观结构热传导有限元模型, 计算表明, 随着孔隙率增大, PBX的有效热导率呈指数减小。
[1] |
Rizzo H F, Humphrey J R, Kolb J R. Growth of 1, 3, 5-triamino-2, 4, 6-trinitrobenzene (TATB) Ⅱ: control of growth by use of high Tg polymeric binders[J].
Propellants Explosives Pyrotechnics, 1981, 5(6): 27-36. |
[2] |
李敬明, 温茂萍, 黄毅民. 热循环对TATB基高聚物黏结炸药的性能影响研究[J].
含能材料, 2005, 13(4): 208-210. LI Jing-ming, WEN Mao-ping, HUANG Yi-min. Effect of the thermal cycling test on the properties of TATB based PBX[J]. Chinese Journal of Energetic Materials(Hanneng Cailiao), 2005, 13(4): 208-210. |
[3] |
Willey T M, Buuren T, Lee R I, et al. Changes in pore size distribution upon thermal cycling of TATB-based explosives measured by Ultra-Small angle X-ray scattering[J].
Propellants Explosives Pyrotechnics, 2006, 31(6): 466-471. DOI:10.1002/(ISSN)1521-4087 |
[4] |
Mang J T, Hjelm R P. Small-angle neutron scattering and contrast variation measurement of the interfacial surface area in PBX 9501 as a function of pressing intensity[J].
Propellants Explosives Pyrotechnics, 2011, 36(5): 439-445. DOI:10.1002/prep.201100006 |
[5] |
Banerjee B, Cady C M, Adams D O. Micromechanics simulations of glass-estane mock polymer bonded explosives[J].
Modeling and Simulation in Materials Science and Engineering, 2003, 11(4): 457-475. DOI:10.1088/0965-0393/11/4/304 |
[6] |
Annapragada S R, Sun D, Garimella S V. Prediction of effective thermo-mechanical properties of particulate composites[J].
Computational Materials Science, 2007, 40(2): 255-266. DOI:10.1016/j.commatsci.2006.12.008 |
A representative volume element (RVE) model was developed to investigate the effective thermal conductivity of three-phase polymer bonded explosive (PBX).
