易损性是指炸药在不同刺激下的响应历程和反应剧烈性。为了评判弹药易损性，世界各国建立了不同的模拟试验装置和方法^[1-4]，其中采用12.7 mm穿甲燃烧弹侵彻试验方法测试弹药在弹丸高速侵彻条件下的响应状况，评价弹药的易损性是应用最为广泛的方法之一。然而，由于使用环境不同，炸药在弹丸刺激下的响应程度可能会受到环境温度的影响。为此，有学者建立了热和机械复合刺激下的炸药响应特性试验方法^[5]，研究了170 ℃及以上温度对炸药抗弹丸刺激的影响，结果表明，温度变化对部分炸药侵彻安全性有显著影响。但是，上述研究中的试验温度远高于环境温度。

B炸药目前仍是国内外广泛使用的一种高能炸药，研究其在弹丸侵彻作用下的易损性具有重要的工程实用价值。鉴于目前关于高低温环境下弹丸侵彻易损性研究较少，且没有文献讨论B炸药在弹丸侵彻过程中的尺度效应和温度效应，本研究在该方面开展了有针对性的工作。

弹丸采用制式12.7 mm穿甲燃烧弹。B炸药由西安近代化学研究所制备，密度1.67 g·cm^-3，药柱直径100 mm，药柱长度分别为50, 100, 150, 200, 250, 300, 600 mm。装药壳体为45^#钢, 厚度4 mm。将样品在恒温箱中恒温4 h后，在保温条件下进行侵彻试验。恒温温度分别为-40, 25, 70 ℃，恒温箱为A-GDW-800安全型高低温箱。

弹丸侵彻方向和试验装置如图 1所示。采用12.7 mm机枪轴向射击带壳体的B炸药，弹丸侵彻速度(850 ±20) m·s^-1。样品经恒温处理后，用保温层包覆，样品侧面和底面放置见证板。保温层采用医用脱脂棉，厚度1 cm，见证板45^#钢，厚度4 mm，由底见证板和侧见证板组成，宽度200 mm，长度与壳体长度相同。弹丸高速侵彻待测样品后，观测试样响应状态。试验结果判定参考美军标2105C^[1]。

图 1(Fig. 1)

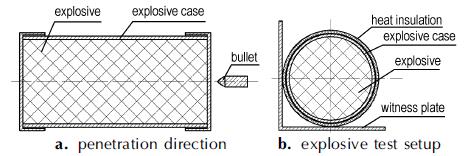

图 1 弹丸侵彻试验示意图 Fig.1 Test diagram for bullet penetration

实验温度为-40~95 ℃；将B炸药置于A-GDW-800安全型高低温箱恒温4 h，采用LX-A型邵氏硬度仪测试不同温度下的B炸药邵氏硬度，每组测试三个试验点，取平均值。

采用ANSYS/LS-DYNA程序对弹丸侵彻过程进行了数值仿真。模拟B炸药的体积模量为26 GPa，动态屈服强度为200 MPa，剪切模量为3.5 GPa。图 2为计算模型图，图中装药尺寸为Φ100 mm×400 mm。

图 2(Fig. 2)

图 2 计算模型 Fig.2 Calculation model of bullet impact test

在25 ℃条件下，弹丸分别侵彻不同长度的B炸药药柱，试验结果见表 1。从表 1可以看出，侵彻深度从50~600 mm增长过程中，炸药壳体破裂程度增大，炸药先后发生燃烧、爆燃直至爆炸反应。在侵彻深度50 mm条件下，炸药发生燃烧反应，并残留大量炸药，主壳体和见证板完好，反应等级为燃烧反应；当侵彻深度在50~250 mm时，炸药反应剧烈性增强；当炸药侵彻深度高于250 mm后，见证板严重变形，发生爆炸反应；侵彻深度继续增加，炸药反应级别无变化。由于B炸药属于热塑性材料，在弹丸侵彻过程中，B炸药中的TNT吸收弹丸的机械能，发生相态转化(侵彻深度小于50 mm)；随后含能材料发生点火，引起炸药发生剧烈响应(侵彻深度大于200 mm)。根据试验结果，定义炸药发生最高反应等级的最小轴向尺度为炸药极限侵彻深度δ_max。当炸药侵彻深度(δ)小于δ_max时，随着炸药侵彻深度的增大，炸药反应剧烈性明显增强。当炸药达到极限侵彻深度后(δ≥δ_max时)，炸药保持最高反应级别；当δ < δ_max时达不到最高反应级别。在25 ℃条件下，B炸药极限侵彻深度在200~250 mm之间。

表 1(Tab. 1)

表 1 B炸药侵彻试验结果 Tab. 1 Results of Comp. B obtained by the penetration test penetration depth /mm energetic materials explosive case witness plate reaction types 50 combusting, lots of unreacted explosive separation of ends intact burning 100 combusting, partial unreacted explosive rupture but dose not fragment intact deflagration 150 combusting, partial unreacted explosive rupture but dose not fragment intact deflagration 200 combusting, partial unreacted explosive breaks & expulsion of ends intact deflagration 250 explosion, no unreacted explosive violent breaking into large fragment gross distortion explosion 300 explosion, no unreacted explosive violent breaking into large fragment gross distortion explosion 600 explosion, no unreacted explosive violent breaking into large fragment gross distortion explosion

表 1 B炸药侵彻试验结果 Tab.1 Results of Comp. B obtained by the penetration test

将不同侵彻深度B炸药分别置于-40，25，70 ℃条件下，进行弹丸侵彻试验，结果见表 2。图 3是Φ100 mm×300 mm B炸药试验前后照片。

表 2(Tab. 2)

表 2 不同温度下B炸药侵彻试验结果 Tab. 2 Results of Comp.B obtained by the penetration test at different temperatures T/℃ δ/mm δmax/mm 50 100 300 600 -40 burning deflagration deflagration deflagration 50~100 25 burning deflagration explosion explosion 200~250 70 burning deflagration deflagration deflagration 50~100

表 2 不同温度下B炸药侵彻试验结果 Tab.2 Results of Comp.B obtained by the penetration test at different temperatures

图 3(Fig. 3)

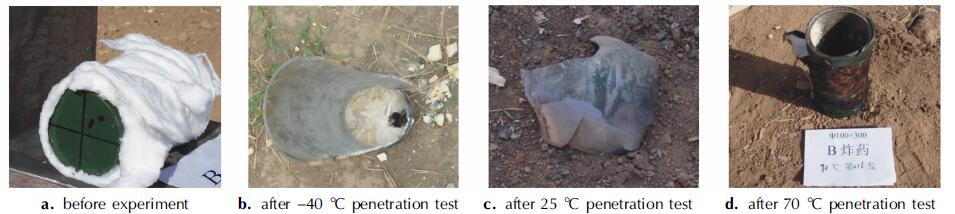

图 3 不同温度下B炸药装药实验结果 Fig.3 Experimental results of Comp.B charges at different temperatures

对表 2进行分析，侵彻深度在50~100 mm时，低温下B炸药反应剧烈性与常温B炸药相当; 当炸药达到极限侵彻深度后，低温态反应级别低于常温态。从图 3b和图 3c也可以看出，Φ100 mm×300 mm的B炸药在低温下反应剧烈性低于常温状态。弹丸侵彻试验用于评价炸药对机械刺激的响应能力，目前普遍接受且被试验证实的起爆机理是热点点火的二阶段理论^[6-7]。根据该理论，B炸药在弹丸侵彻后，必须经历热点生成和热点增长二个阶段。有研究表明^[8]，装药破坏和热点生成是非等温剪切下塑性变形的结果，在机械冲击下，热点生成能力与其脆性破坏程度有关。在熔点温度之下，随着炸药温度的降低，其破坏强度升高，炸药发生塑性变形的随机性下降，减小了发生点火的可能性和热点浓度。在热点生成后，热点增长的必要条件是热点处炸药热分解的放热速率和放热量大于热点与临近炸药发生热交换的吸热速率和吸热量。热点增长与汇聚所需要的能量等于化学反应释放的能量与炸药吸热量的差值。在放热量相同的情况下，炸药初始温度越低，热点与周围的热交换量越大，系统所贡献给热点增长与汇聚的能量越小，抑制了装药反应的剧烈性。

在高温试验过程中，B炸药温度接近其熔化温度，B炸药在不同温度下的邵氏硬度如图 4所示。与25 ℃时的邵氏硬度(98HA)相比，70 ℃时B炸药邵氏硬度约下降70%。B炸药是热塑性炸药，随着温度升高，炸药邵氏硬度逐渐降低，力学性能发生变化。高温下B炸药响应程度受到热效应、机械刺激以及炸药力学性能的共同影响。从图 3d也可以看出，70 ℃、侵彻深度300 mm条件下，B炸药两端端盖冲开，主壳体完好，炸药发生爆燃反应，响应等级和响应剧烈性均低于25 ℃试验结果(图 3c)。

图 4(Fig. 4)

图 4 不同温度下B炸药邵氏硬度的变化 Fig.4 The shore hardness vs. temperature

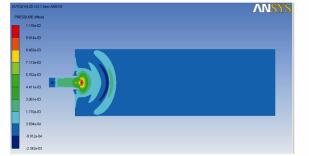

采用仿真方法模拟不同力学性能炸药受到弹丸侵彻后的反应情况。其中硬药柱材料参数用常温B炸药的粘弹性材料参数代替，软药柱剪切模量设为硬药柱的二分之一，其它参数不变。通过对比两种条件下药柱的动态响应规律，来判断材料力学性能对抗侵彻性能的影响。图 5是力学性能不同的两种B炸药受到弹丸侵彻后的压力云图。

图 5(Fig. 5)

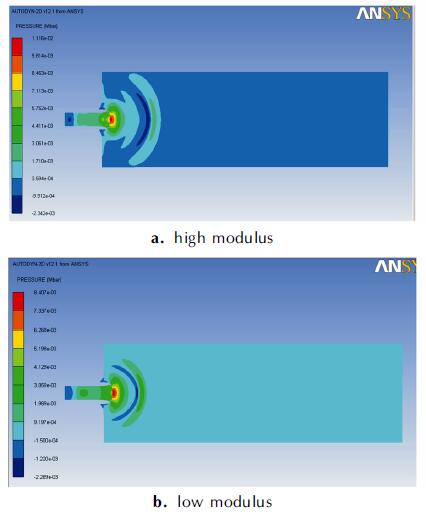

图 5 力学性能不同的两种B炸药受到弹丸侵彻后的压力云图 Fig.5 The pressure contours of Comp.B explosive with different shear modulus after bullet penetration

由图 5可以看出，在弹丸侵彻过程中，剪切模量低的药柱应力峰值(0.8 GPa)低于剪切模量高的药柱(1.2 GPa)。低剪切模量药柱的应力分布存在明显的均匀化现象，局部的应力集中效应很快消失，而剪切模量高的药柱的应力集中则持续较长的时间。炸药剪切模量对侵彻响应的影响依然可以用热点起爆机理解释^[9-10]。在弹丸侵彻炸药过程中，侵彻作用引起炸药晶体破碎，在晶体内或者晶体间形成相当高的应力，而这种应力会使炸药形成热点，进一步发展为剧烈反应。但是，一般情况下，侵彻作用时间有限，外力消失后，如果晶体间还未来得及形成高应力，炸药不会发生剧烈的化学反应^[11]。对于软药柱，受到弹丸侵彻时，容易发生塑性形变，缓和了外界的侵彻作用，不利于热点的形成和发展，所以表现出温和的反应特性。相反，硬药柱受到侵彻发生形变时，破碎与挤压的程度较强，各组分间的摩擦作用较大，使得局部温度升高，更容易形成热点，也就增加了其反应剧烈性。因此，随着炸药剪切模量降低，炸药峰值压力降低，高压区减小，炸药反应的剧烈性下降，炸药抗弹丸侵彻能力明显增强。

(1) 在12.7 mm穿甲燃烧弹侵彻作用下，当炸药轴向尺寸(δ)小于极限侵彻深度δ_max时，随着炸药侵彻深度的增大，炸药反应剧烈性明显增强。当炸药达到极限侵彻深度后(δ≥δ_max时)，炸药保持最高反应级别。在25 ℃条件下，B炸药极限穿深为200~250 mm。

(2) B炸药在-40 ℃和70 ℃条件下最高反应级别为爆燃反应，低于25 ℃时的爆炸反应级别，高温和低温对B炸药响应剧烈性有抑制作用。随着温度升高，B炸药力学性能发生变化，70 ℃条件下，B炸药邵氏硬度低于常温条件。

(3) B炸药剪切模量降低后，炸药峰值压力随着降低，高压区减小，炸药抗弹丸侵彻能力明显增强。
