瑞典国防研究所($\mathbf{FOI}$)研制新型的含能离子液体炸药$\mathbf{DETRA-D}$

近来，瑞典国防研究所(FOI)用过量的ADN与二乙基三胺反应制备得到二乙基三胺的二硝酰胺铵盐(DETRA-D)。DETRA-D是一种含能离子液体，熔点为79 ℃，热分解初始峰位于169 ℃，计算的爆轰性能优于TNT和DNAN，可用代替TNT作熔铸炸药的熔融介质。通过一系列的相容性试验发现DETRA-D与TNT、RDX、FOX-7、Al和金属铜都不相容，与PETN、GUDN、聚四氟乙烯和不锈钢都相容，因此瑞典国防研究所研制DETRA-D和GUDN配制的熔铸炸药配方，结果发现当GUDN的含量升高到70%时就太粘无法浇注；DETRA-D的摩擦感度和撞击感度PETN相当，虽然与极其钝感的GUDN一起浇注，得到的配方还是较为敏感。

(Nikolaj V. Latypov, Carl Oscarson, Mattias Liljedahl, et al. Evaluation of DETRA-D as a melt-cast matrix[C]. 44th International Annual Conference of the Fraunhofer ICT[C], Karlsruhe, Germany, 2013: 3-1~3-8.)

捷克研制$\mathbf{FOX}$-7无危险性放大制备工艺

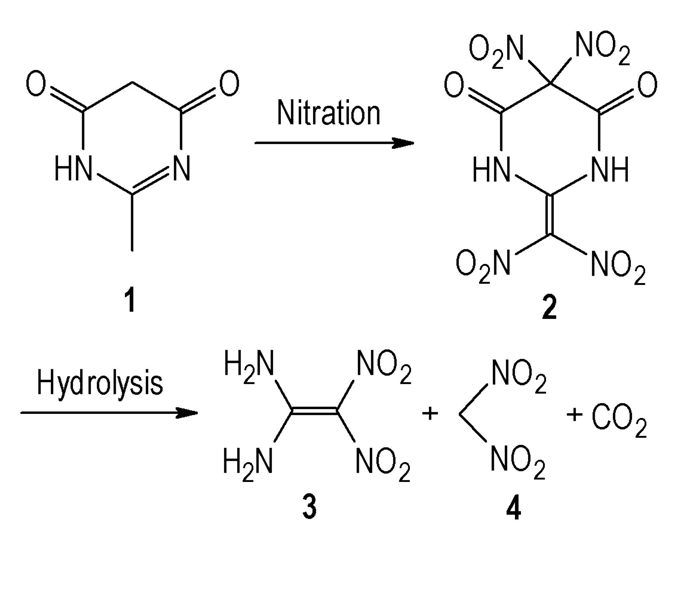

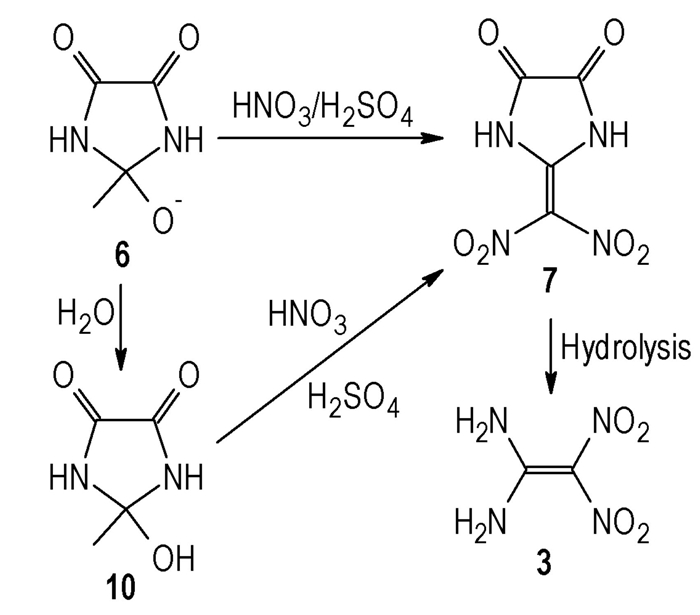

1, 1-二氨基-2, 2, -二硝基乙烯(FOX-7)是在上世纪末由俄罗斯开发的一种钝感含能材料，现在最大的制备规模已经达到600 kg/批，其制备工艺如Scheme 1所示。该制备工艺虽然原料1有商用品出售和工艺流程简短的优势，但是中间体2较为敏感，存在潜在的危险性。为此，捷克研究人员开发了从原乙酸三甲酯出发，利用一锅法制备作为FOX-7中间体的2-羟基-2-甲基咪唑啉-4, 5-二酮(10)，再分别经过硝化和热解得到FOX-7(Scheme 2)的新工艺。该新工艺不仅利于放大，而且中间体和副产物都不存在危险性，制备FOX-7不必使用三氟乙酸且不含草酰胺杂质。

(Zdeněk Jalový, Stefan Ek, Jan Ottis, et al. Scalable synthesis of 1, 1-diamino-2, 2-dinitroethene without hazardous intermediates or by-products[J]. Journal of Energetic Materials, 2013, 31(2): 87-99.)

印度制备出含纳米高氯酸铵的固体复合推进剂

近来，印度一高能材料研究实验室利用非水相法制备出了纳米高氯酸铵。他们把高氯酸铵先溶解在甲醇中，然后把得到高氯酸铵甲醇溶液加入到端羟基聚丁二烯(HTPB)中高速搅拌均质化，真空蒸发掉溶剂，得到21~52 nm的高氯酸铵。通过对添加了5%纳米高氯酸铵、86%固含量装填的复合推进剂配方的评价发现其燃速增加了约14%。

(Kumari A, Mehilal, Jain S, et al. Nano-ammonium perchlorate: preparation, characterization, and evaluation in composite propellant formulation[J]. Journal of Energetic Materials, 2013, 31(3): 192-202.)

(张光全 编译)
