钝感弹药是目前弹药技术发展的一个重要方向，其具有低易损性的特点，能提高武器系统在使用和储存过程中的安全性。目前，国际上研制的低易损性推进剂主要有钝感聚醚(NEPE)推进剂和钝感端羟基聚丁二烯(HTPB)推进剂，但是它们都不能完全满足MIL-STD-2105C钝感技术要求[1-3]。HTPE是为了改善弹药的钝感特性而研制的一种新型的端羟基嵌段聚醚粘结剂，具有密度大，含氧量高，低温力学性能好等特点。以HTPE为粘结剂的推进剂能通过所有低易损性试验的检验，能满足战术导弹各项性能要求[4-9]。因此, 发展HTPE为粘结剂的弹药配方设计具有重要意义。
增塑剂的选择是固体推进剂和高聚物粘结炸药(polymer bonded explosive, PBX)配方设计的关键之一, 增塑剂的加入能降低HTPE粘度, 增加其柔韧性并降低玻璃化转变温度使之易于加工成型, 理想的增塑剂必须和HTPE具有良好的相容性。用试验方法来表征和筛选与HTPE相容性良好的增塑剂不仅费时费力而且还存在一定局限性, 而分子动力学(MD)方法模拟是一种更直接的技术, 近年来已有研究通过MD方法模拟研究增塑剂和粘结剂的相容性[10-13], Hakima等[14]用MD方法研究了HTPB与己二酸二辛酯(DOA)及一缩二乙二醇二硝酸酯(DEGDN)的相容性, 肖鹤鸣等[15]模拟研究了4种四组分高能混合体系的结合能和力学性能, 但这些工作主要集中于粘结剂和增塑剂间不含氢键或氢键较弱的体系, 结果表明对于这类共混体系采用溶度参数能够较好地判断其相容性优劣。对于HTPE与邻苯二甲酸二乙酯(DEP), 邻苯二甲酸二丁酯(DBP)和癸二酸二辛酯(DOS)三种增塑剂的共混物, 由于HTPE分子中含有大量的醚键, 其能与增塑剂分子上的氢形成较多的氢键。然而, 溶度参数判定规律并不适用于HTPE/增塑剂这类含强氢键的体系, 目前还未见HTPE与增塑剂相容性研究的报道, 因此探讨HTPE与增塑剂相容性的分子动力学评价方法以及两组份间的相互作用具有理论意义和实用价值。
本文采用MD方法对HTPE和增塑剂体系的结合能、径向分布函数、溶度参数及玻璃化转变温度进行了模拟计算, 通过关联相容性与径向分布函数及结合能预测了DEP, DBP和DOS三种增塑剂与HTPE的相容性优劣, 研究了HTPE与增塑剂相容性的分子动力学评价方法。其结果可以为预测含强氢键的聚合物/增塑剂体系的相容性提供参考, 也可以为固体推进剂和高聚物粘结炸药的配方设计提供理论指导。
2 计算方法 2.1 分子链模型构建运用Material Studio软件包中Visualizer模块建立HTPE和DEP, DBP, DOS的分子模型, 图 1示出了四种物质的分子结构, 其中HTPE是以羟基封端, 聚合度为52的嵌段共聚物, 其嵌段摩尔比n(PEG):n(PTMG)＝1:1。对应材料在298 K, 101 kPa下的密度为: HTPE: 1.10 g·cm-3; DEP: 1.12 g·cm-3; DBP: 1.046 g·cm-3; DOS: 0.915 g·cm-3。然后采用Smart Minimization方法对所构建的分子模型进行结构优化, 选择Compass[16]力场, 分别用Atom-based[17]和Ewald[18]方法求范德华作用和静电作用。
|

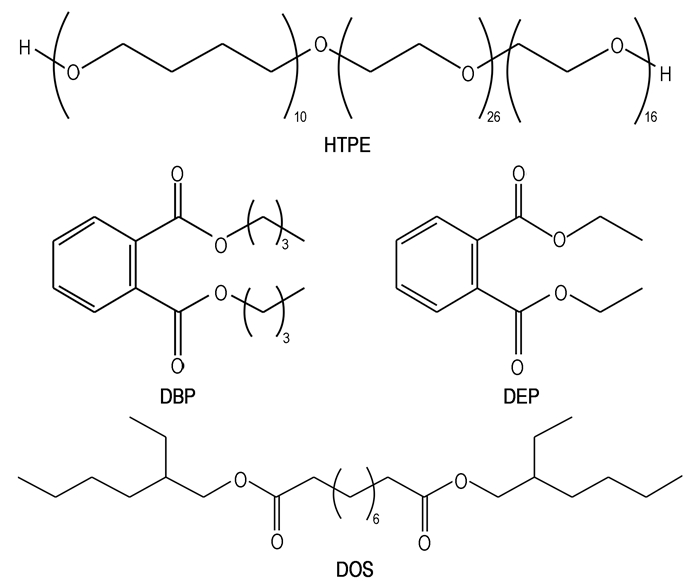

图 1 HTPE, DBP, DOS和DEP的分子结构 Fig.1 Molecular structure of HTPE, DBP, DOS and DEP |
在298 K, 101 kPa下, 利用Amorphous cell模块分别构建HTPE, DBP, DOS, DEP四种纯物质及HTPE/DBP, HTPE/DOS, HTPE/DEP三种共混物的无定形分子模型。为了使所构建的模型包含1000个以上原子, 构建的纯HTPE无定形分子模型中包含2条HTPE嵌段共聚物。DBP, DOS, DEP无定形分子模型分别包含16, 14, 16个相应的分子, 构建的共混物无定形分子模型中均包含一条HTPE分子链, 添加的DBP, DOS, DEP分子个数分别为6, 4, 6。构建过程中的初始密度均按各组分的体积比例加和性获得。
2.3 MD模拟整个模拟程序均在Accelrys公司开发的分子模拟软件包Materials Studio上运行, 选择Compass力场, 它是第一个基于量子力学从头计算的力场, 能模拟出准确的凝聚态的结构与性质[16]。利用Smart minimization方法对所构建的无定形分子模型进行结构优化, 然后将结构优化后的模型进行每隔30 K, 从250 K升温至520 K再降温至250 K的3个循环的退火处理, 这一过程能使体系越过势能面上局部极小值之间的位垒, 将模型中产生的局部不合理结构消除, 为进行下一步的MD模拟提供了比较合理的平衡几何构象。采用Andersen控温方法[17], Berendsen控压方法[18], 先进行50 ps等温等容(NVT)系综的MD模拟稳定系统, 再进行250 ps等温等压(NPT)系综的MD模拟调节密度, 后50 ps体系已经平衡, 用于分析性能。为了获得体系自由体积随温度的变化, 在400~100 K, 对建立的HTPE, HTPE/DEP, HTPE/DBP, HTPE/DOS四种无定型模型进行阶段性降温的MD模拟。每个阶段的MD模拟降温20 K, 前一阶段(较高温度) MD模拟的最终平衡构象用作后一阶段(较低温度) MD模拟的起始构象。
3 结果与讨论 3.1 HTPE与增塑剂相容性的理论判据从热力学角度来看, 相容性就是粘结剂和增塑剂分子之间的相互溶解性, 是指两种形成均相体系的能力。若两种高分子聚合物可以任意比例形成分子水平均匀的均相体系, 则是完全相容。若是两种高分子聚合物仅在一定的组成范围内才能形成稳定的均相体系, 则是部分相容[19]。研究共混物相容性的理论判据有溶度参数、径向分布函数、稀溶液黏度法[20]和玻璃化转变温度[21]等, 相容性优劣也通常用分子间的结合能来表征。
3.2 相容性的结合能判别相容性的本质是各组分的分子间相互作用, 因此共混物的相容性优劣可以用各组分间的结合能进行度量, 混合体系的结合能越大, 组分之间相互作用就较大, 混合体系越稳定, 相容性越好[15, 22]。以298 K, 101 kPa下各体系稳定构型的总能量进行分子间相互作用能计算, 定义结合能(Ebind)为相互作用能的负值[23-26], 即Ebind＝-Einter, 则HTPE与增塑剂的平均结合能(Ebind)能为:
| $ {E_{{\rm{bind}}}} = - {E_{{\rm{inter}}}} = - \left( {{E_{{\rm{HTPE/plasticizer}}}} - \left( {{E_{{\rm{HTPE}}}} + {E_{{\rm{plasticizer}}}}} \right)} \right) $ | (1) |
式中，EHTPE/plasticizer为HTPE与增塑剂在平衡结构下的总能量; EHTPE为平衡结构下去掉增塑剂求得的单点能; Eplasticizer为平衡结构下去掉HTPE求得的单点能。
表 1给出了HTPE与增塑剂的相互作用能, 同时给出了单位摩尔的结合能(Ebind)和单位质量的结合能(E′bind)。其中, E′bind＝Ebind/m1m2, m1和m2分别是子体系1和2的质量, 结合能是容量性质, 要比较其大小, 必须换算成单位质量才有意义。根据E′bind大小可以预测HTPE与增塑剂相容性优劣依次为: HTPE/DBP > HTPE/DOS > HTPE/DEP。
|
表 1 HTPE分子与增塑剂分子的结合能 Tab.1 Binding energies between HTPE and plasticizer |
虽然结合能并不能作为共混物能否相容的充分判据, 但是通过比较共混体系之间的结合能可以预测相容性的优劣。在含能材料配方设计中可以采用分子动力学模拟预测材料的性能, 减少冗余实验, 提高效率, 从而降低成本。
3.3 相容性的径向分布函数判别及溶度参数分析径向分布函数g(r)表示在一个分子周围距离为r的地方出现另一个分子的概率密度相对于随机分布概率密度的比值。为了揭示HTPE和增塑剂分子之间相互作用的方式, 对共混体系轨迹文件进行了径向分布函数g(r)分析。图 2分别给出了平衡结构下共混物中HTPE与增塑剂的分子间径向分布函数, 通常氢键作用范围为2.6~3.1Å, 范德华作用范围为r＝3.1~5.0Å, 大于5.0Å的范德华作用很微弱。根据g(r)图中的r值和峰高, 可辨别原子间是否存在相互作用及其方式和强弱, 若共混物的径向分布函数值比纯物质的径向分布函数值高, 说明共混物中的一个分子周围出现不同分子的概率大于出现同一种分子的概率, 即两种不同的分子是相容的。由图 2可见, 三种共混物的径向分布函数(HTPE/DBP, HTPE/DOS, HTPE/DEP)均高于纯物质自身的径向分布函数(HTPE/HTPE, DBP/DBP, DOS/DOS, DEP/DEP), 说明HTPE和DBP, DOS, DEP都相容[27-28]。
|

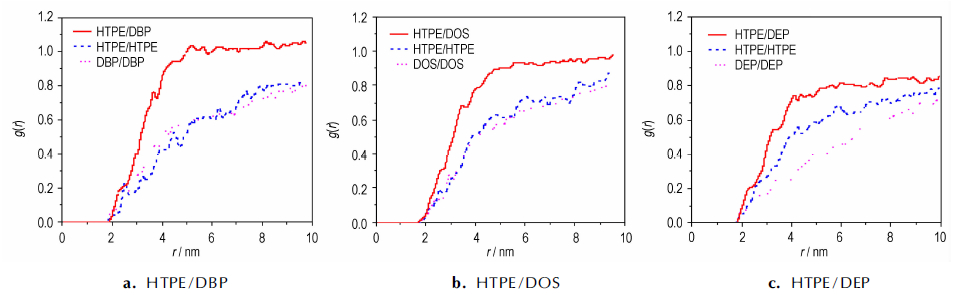

图 2 HTPE/增塑剂分子间径向分布函数 Fig.2 Intermolecular radial distribution function for HTPE/plasticizers |
共混物的径向分布函数值越大, 说明“在一个分子周围距离为r的地方出现另一个分子的概率密度相对于随机分布概率密度的比值”越高, 意味着二者的混溶性(亦即相容性)越好。由图 2所示, 根据共混物的径向分布函数大小可以预测相容性优劣依次为HTPE/DBP > HTPE/DOS > HTPE/DEP, 与结合能预测结果一致。
溶度参数(δ)是预测高分子混合物之间相容性较为简单的一种方法, 对于一般的高分子体系, 两种材料的Δδ只要满足|Δδ| < 1.3~2.1(J·cm-3)1/2两者就相容[29], 表 2给出了纯物质的分子动力学计算结果和试验结果, 说明通过采用本分子动力学方法的计算值和试验值吻合较好。|Δδ|HTPE/DBP=1.55, |Δδ|HTPE/DOS=3.75, |Δδ|HTPE/DEP=1.77, 若根据溶度参数相近相容的原则判断, HTPE/DBP, HTPE/DEP共混物为相容体系, 而HTPE/DOS共混物属于不相容体系, 这一结果与试验结果和分子动力学计算结果均不一致。
|
|
表 2 HTPE及增塑剂的溶度参数 Tab.2 Solubility parameters of HTPE and plasticizers |
图 3给出了无定型模型在平衡结构下共混物中存在的氢键, 图 4给出了HTPE中的O原子与增塑剂的H原子之间的径向分布函数(为了节省篇幅只给出了HTPE/DOS的图), 由图 4所示HTPE中O与增塑剂中H同时出现在相距2.75Å附近的几率较大, 表明该两类原子间存在较强的氢键作用。氢键的存在也说明两种聚合物有较好的相容性。溶解度参数理论只考虑到分子间色散力的影响, 而忽略了偶极力和氢键作用, 可见溶度参数判定规律不适用于混合物间具有较强氢键的体系。
|
图 3 HTPE/DBP, HTPE/DOS和HTPE/DEP的无定形分子模型 Fig.3 Amorphous cells of HTPE/DBP, HTPE/DOS and HTPE/DEP |
|

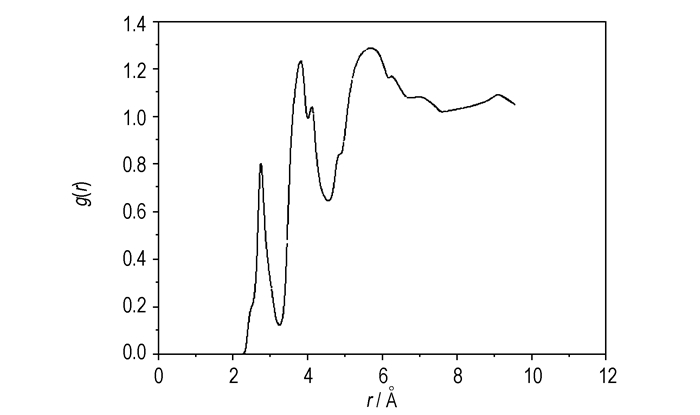

图 4 HTPE(O)/DOS(H)的径向分布函数 Fig.4 Radial distribution function of HTPE(O)/DOS(H) |
高分子共混物的玻璃化转变温度与两组分的混合程度有直接关系, 如果共混物完全相容, 体系只有1个Tg, 如果体系完全不相容, 则表现出多个与纯组分对应的Tg, 如果体系部分相容, 则不同组分的Tg相互靠近, 相容性越好, 靠近的程度越大[21]。
根据自由体积理论, 在Tg之前, 高分子的自由体积随温度的改变是非常小, 但在玻璃化转变处却有一个突变, 可以测量自由体积随温度变化曲线上的拐点获得Tg[31]。本研究通过NPT分子动力学模拟计算了一定温度范围的比容, 然后在低温度范围和高温范围的数据点进行线性拟合分别得到两条直线, 两条直线交点的横坐标即为Tg。由图 5所示, 模拟得到HTPE/DBP, HTPE/DOS, HTPE/DEP的Tg为分别为176.30, 168.82, 178.33 K, 在玻璃化转变区域只有一个拐点, 表明HTPE与三种增塑剂具有良好的相容性, 这一结论与采用结合能分析, 径向分布函数判别以及试验结果均一致, 进一步证明了采用分子动力学模拟含氢键体系的相容性的可行性。
|

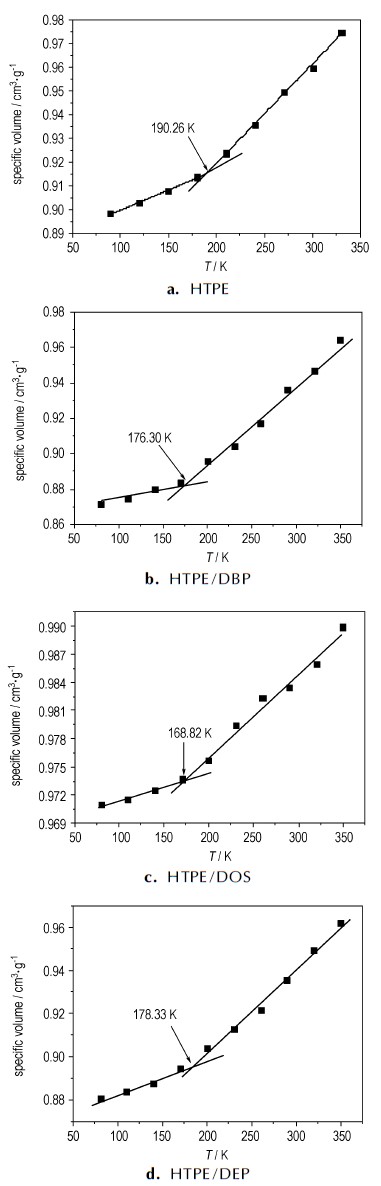

图 5 HTPE, HTPE/DBP, HTPE/DOS, HTPE/DEP的比容与温度的关系 Fig.5 Specific volume versus temperature of HTPE, HTPE/DBP, HTPE/DOS and HTPE/DEP |
由图 5, 共混物的Tg比纯HTPE都有下降, 说明在HTPE中添加小分子增塑剂后能减弱HTPE分子间的相互作用, 使链段内旋转势垒减少, 活动性增加, 从而导致Tg下降。
4 结论对HTPE, DBP, DOS, DEP纯组分和HTPE/DBP, HTPE/DOS, HTPE/DEP共混物进行了分子动力学模拟, 通过计算结合能、径向分布函数、溶度参数及玻璃化转变温度预测了HTPE/增塑剂的相容性, 并得到以下结论:
(1) 结合能、径向分布函数及玻璃化转变温度模拟的结果均表明HTPE与DBP, DOS, DEP都能相容, 相容性的优劣次序依次是HTPE/DBP>HTPE/DOS>HTPE/DEP。
(2) HTPE与DBP, DOS和DEP共混物均存在较强的分子间氢键作用, 采用计算结合能, 径向分布函数等多途径综合判定的方法可以准确地评价这类含有较强氢键共混体系的相容性。
(3) 通过温度-比容曲线可以得到HTPE, HTPE/DBP, HTPE/DOS及HTPE/DEP的Tg分别为190.26, 176.30, 168.82，178.3 K, 加入增塑剂能减弱HTPE分子间的相互作用, 降低HTPE的Tg。
