硼具有很高的质量热值和容积热值, 是推进剂的最佳燃料。含硼富燃料推进剂在固体火箭冲压发动机(固冲发动机)中具有良好的应用前景, 许多学者开展了大量研究。Schadow等^[1]认为燃气发生器出口温度不足以使硼颗粒自维持燃烧, 只有当燃气中的气体燃料与掺混空气中的氧反应使温度升高后, 硼颗粒才能补燃。Mellor等^[2]的研究表明一次燃烧产物中颗粒的尺寸与其在推进剂中的初始尺寸相差不大。Pein等^[3]的研究表明, 补燃室内有旋流时, 有利于硼颗粒的着火燃烧、延长驻留时间和提高燃烧效率。Anderson等^[4]从理论上研究了含硼固体火箭冲压发动机中硼颗粒的掺混、着火和燃烧过程。Gany等^[5]发现硼以颗粒团的形式从装药表面离开而进入气相参与反应。Ciezki等^[6]获得了硼颗粒在燃烧室内燃烧的一些重要特性。

国内针对含硼富燃料推进剂固冲发动机的研究始于20世纪90年代。夏智勋等^[7]从理论上研究了气流条件下和考虑Stefan影响的单颗粒硼着火过程。陈林泉等^[8]也基于数值模拟分析了燃气发生器喷嘴出口布局、形状、硼颗粒粒径等对发动机掺混效果和燃烧效率的影响。李疏芬^[9]、王英红^[10]、敖文^[11]、肖金武^[12]、高东磊^[13]和范红杰等^[14]通过硼颗粒包覆、团聚和添加易燃金属等方式, 在改善硼的着火燃烧性能, 促进硼颗粒在发动机中快速高效燃烧等方面做了大量研究。但以上研究大多侧重于硼颗粒点火燃烧机理研究或者含硼推进剂燃烧过程研究, 对固冲发动机流场条件下的燃烧试验研究开展较少。

为此, 本课题组建立了一套地面模拟硼燃烧试验系统, 模拟燃气发生器一次燃烧产物和补燃室总温、静温、总压、静压等, 为硼颗粒的燃烧研究提供接近真实固冲发动机的条件。基于这一试验系统, 开展硼燃烧试验研究, 对燃气发生器、补燃室进气口、掺混区、燃烧区和喷管等位置的凝相燃烧产物进行采集和分析, 获得了凝相燃烧产物成分随轴向位置的变化规律。

试剂:硼粉为河北省保定市中普瑞拓科技有限公司生产的无定形硼粉, 初始粒径为2~5 μm(分析时为样品1);无水乙醇、氧气均为市售分析纯试剂。

分析仪器:日立S-4700扫描电镜; 岛津XRD-6100 X射线衍射仪; 日立TM3000能谱仪。

建立的地面模拟试验系统结构如图 1所示, 主体部分为燃气发生器和补燃室, 辅助系统包括空气、氧气和乙醇供应系统、高速摄影系统、凝相燃烧产物取样装置、冷却系统和测控系统等。系统实物如图 2所示。燃气发生器采用乙醇与纯氧燃烧获得高温燃气, 对加入的硼颗粒进行加热, 代替含硼固体推进剂。乙醇在氧气中燃烧会产生高温, 可以实现对硼颗粒的充分预热。为了方便观测补燃室掺混燃烧过程的和测量流场参数, 补燃室采用方形截面设计, 在补燃室左右两侧安装方形石英玻璃观察窗口, 上下两侧设置通用的空气入口和流场参数测量传感器接口。

图 1(Fig. 1)

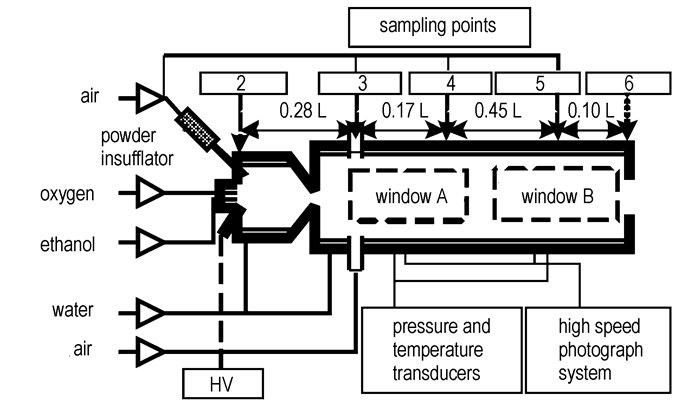

图 1 试验系统示意图 Fig.1 Schematic diagram of the experimental system

图 2(Fig. 2)

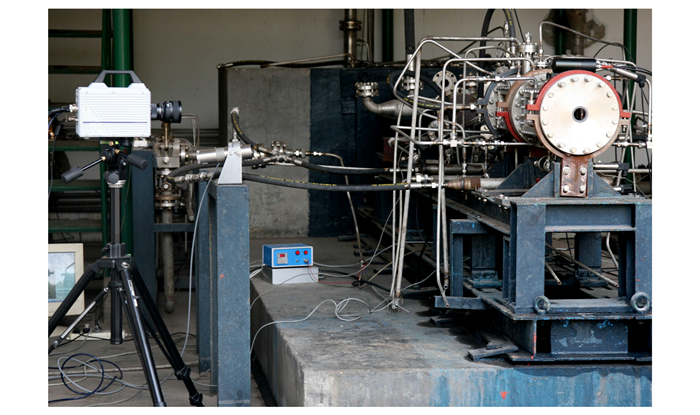

图 2 试验系统实物图 Fig.2 Physical map of the experimental system

采用热力学计算对含硼推进剂一次燃烧产物和试验系统燃气发生器燃气的主要成分进行对比分析。选用的含硼固体推进剂配方为AP 25%、HTPB 45%、单质硼30%, 燃气成分为H₂19.54 mol·kg^-1、CO 5.99 mol·kg^-1、单质硼25.57 mol·kg^-1; 试验系统的燃料配方为C₂H₆O40%、O₂ 40%、单质硼20%, 燃气成分为H₂25.81 mol·kg^-1、CO 17.35 mol·kg^-1、单质硼16.21 mol·kg^-1。可知, 两种燃气中的主要气体成分均为H₂、CO, 主要凝相成分均为单质硼, 但是含量存在一定差别, 这是由于配方中硼的含量差异造成的。

试验分3组进行, 每组重复5次, 试验工况见表 1。第一组试验中, 硼颗粒供应装置中加入2 g硼粉, 不加流化空气, 乙醇与纯氧点火反应后, 燃气与硼颗粒在燃气发生器内反应, 收集凝相反应产物作为样品2。第二组试验中, 硼颗粒供应装置中加入8 g硼粉, 乙醇与纯氧点火反应后(2 s), 加入流化空气, 硼颗粒被输送到燃气发生器内加热, 并随燃气喷射入补燃室, 补燃室不加空气, 在空气入口处收集凝相燃烧产物作为样品3。第三组实验中, 补燃室中加入160 g·s^-1的空气, 在取样点4、5、6(见图 1)收集凝相产物分别作为样品4、样品5和样品6。在第二、第三组试验中, 每次试验前后对硼颗粒供应装置进行称重, 用质量差与硼颗粒输送时间(2 s)的比值作为硼的质量流量。

表 1(Tab. 1)

表 1 试验工况表 Tab. 1 Test conditions test group O2/g·s-1 C2H6O/g·s-1 air for feeding boron /g·s-1 air for secondary chamber /g·s-1 boron/g sampling point 1 220 120 0 0 2 2 2 220 120 50 0 8 3 3 236 122 50 160 8 4, 5, 6

表 1 试验工况表 Tab.1 Test conditions

试验中对第三组试验中补燃室的总温(T_t)、静温(T_s)和总压(p_t)、静压(p_s)进行了实时测量, 按以公式(1)对流动马赫数(Ma)进行了计算^[15]:

式中, 比热比γ取值为1.33。结果如图 3所示。

图 3(Fig. 3)

图 3 试验系统补燃室的压力、温度和马赫数随时间变化曲线 Fig.3 Curves of temperature, pressure and Mach number changing with time in the secondary chamber

从图 3可看出, 试验过程平稳段(6~9 s)的补燃室的总温、静温均在1300~1400 K, 总压、静压值均为0.4~0.5 MPa, 马赫数值为0.35左右; 而真实固冲发动机补燃室中心轴线的温度在1400 K左右, 压力值为0.3~0.5 MPa, 马赫数小于0.5^[16]。这说明使用该试验系统可获得与真实固冲发动机补燃室基本一致的补燃室流场条件。

补燃室掺混燃烧过程高速摄影照片如图 4所示。图 4a中, 窗口A位于空气入口附近, 照片左边为补燃室头部, 颜色比较明亮, 说明燃气发生器出口喷出的燃气温度较高, 右半部分有一片暗色区域, 说明燃气与空气掺混以后, 温度降低。图 4b中, 窗口B位于补燃室后部, 火焰的颜色比较明亮而均匀, 说明在补燃室后段, 气相燃料复燃, 温度上升, 硼颗粒点火燃烧。

图 4(Fig. 4)

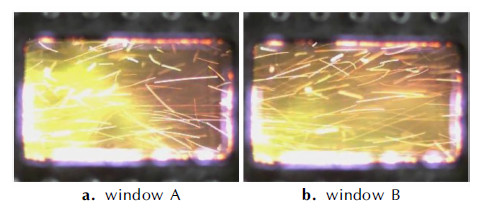

图 4 补燃室高速摄影照片 Fig.4 High speed photographs of the secondary chamber

样品的SEM照片如图 5所示。样品1中, 无定形硼为颗粒状, 粒径为2~5 μm。样品2中, 颗粒之间的界限很模糊, 这是因为在第一组的试验中, 整个试验过程硼颗粒被放置在燃气发生器的富燃燃烧产物中, 被高温燃气加热, 硼颗粒上覆盖着液态氧化硼, 样品冷却后氧化硼凝结在颗粒表面上。样品3中颗粒粒径与样品差别不大, 颗粒之间的界限比较明显, 是因为在第二组的试验中, 颗粒进入燃气发生器后, 随即被喷射进入补燃室, 并被取样装置收集, 颗粒在燃气中加热和与氧气反应的时间很短。样品4~6的形貌差别不是很大, 只是样品表面的鳞状物逐渐增多, 这是因为硼和氧的反应的最终产物是B₂O₃, B₂O₃吸收空气中的水蒸气形成鳞状的晶体硼酸(B₂O₃+H₂O→2B(HO)₃), 样品中的B(HO)₃的含量可以表征B₂O₃的含量, 因此可以看出样品4~6的硼氧化物含量逐渐增多。

图 5(Fig. 5)

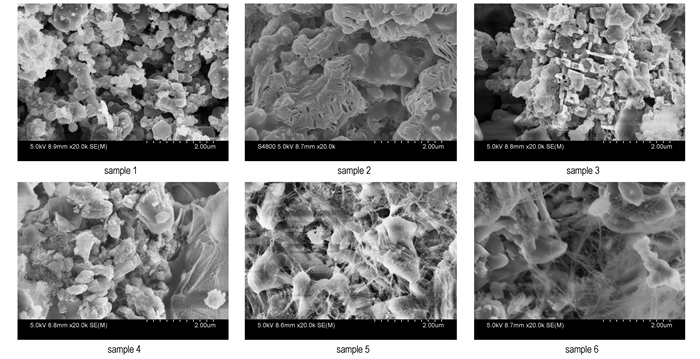

图 5 6个样品的场发射扫描电镜照片 Fig.5 SEM photographs of six samples

样品的X射线衍射图谱如图 6所示。XRD测试可以定性得到样品中结晶物质成分, 6个样品的X射线衍射谱线基本一致, 只是强度存在差异。样品中的主要晶体物质为B(HO)₃, 与样品的SEM测试分析结果一致。因为试验使用的是无定形硼而非晶体硼, 所以没有检测到单质硼。

图 6(Fig. 6)

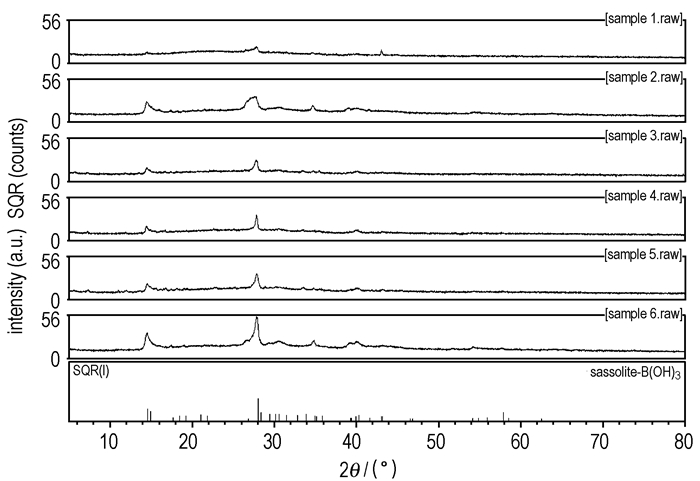

图 6 6个样品的X射线衍射谱图 Fig.6 X-ray diffraction patterns of six samples

用X射线能谱仪(EDS)分析得到各样品中的元素质量分数, 结果如图 7所示。样品中的主要元素是硼、氧和镁, 根据XRD测试, 样品中应含有少量氢元素, 但是氢是轻量元素, EDS无法测试出来。硼元素和氧元素的含量变化很明显, 并且成对称性变化, 而镁元素的含量很低, 几乎不变。

图 7(Fig. 7)

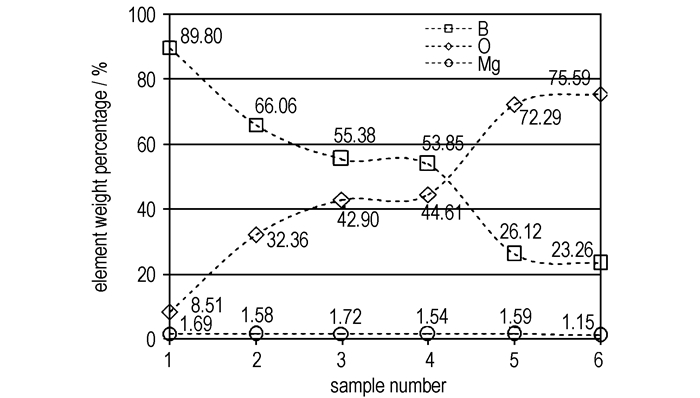

图 7 6个样品的元素质量分数 Fig.7 Element mass fraction of six samples

从样品1到样品2再到样品3, 硼元素和氧元素的质量分数呈近似线性变化, 说明一部分硼在燃气发生器内与氧气反应, 但是样品3中硼的反应量大于样品2, 这是因为在第一组试验中, 硼是静置在燃气发生器中, 硼颗粒“堆放”在一起, 与燃气中的氧气接触不充分, 所以反应量较少。在第二组试验中, 使用流化气将硼颗粒播撒到了燃气发生器中, 硼颗粒呈悬浮状态, 与燃气中的氧接触比较充分, 所以反应量比样品2多。从样品3到样品4, 硼元素和氧元素的质量分数变化比较小, 说明在取样点3与4之间的区域内, 硼颗粒与氧气的反应量很少, 其原因可能是这一区域位于空气入口下游附近, 是燃气与空气的掺混区, 高温燃气与空气掺混后, 气相燃料还没有补燃, 流场温度比较低, 不满足硼着火燃烧条件, 硼的反应量少。从样品4到样品5, 硼元素的质量分数急剧减少, 而氧元素的质量分数急剧增加, 说明在取样点4到5之间的区域内, 硼颗粒与氧气大量反应, 这可能是因为在这一区域内, 燃气与空气完成了掺混, 气相燃料补燃, 温度升高, 大量硼着火燃烧, 使得硼的氧化产物大量增加。从样品5到样品6, 硼元素和氧元素的质量分数变化又很平缓, 这可能是经过取样点4到5之间的剧烈燃烧反应后, 氧气浓度下降, 氧化硼含量增加, 硼的反应速率下降。在样品1~6中, 镁元素的含量基本保持不变, 这是因为镁被用于还原氧化硼获得无定形硼(B₂O₃+3Mg→2B+3MgO), 因此, 在整个试验过程中, 镁元素以氧化物的形式存在, 镁元素不再反应, 其含量也基本不变。

(1) 采用乙醇和纯氧燃烧加热硼颗粒的方式获得的一次燃烧产物成分为H₂、CO和单质硼, 补燃室的总温、静温为1300~1400 K, 总压、静压值为0.4~0.5 MPa, 马赫数值为0.35左右, 与真实固冲发动机相关参数相符合, 说明本研究的试验系统可以为硼燃烧试验提供接近真实固冲发动机的流场条件。

(2) 对试验系统中燃气发生器、补燃室进气口、掺混区域、燃烧区域和喷管位置的凝相燃烧产物进进行取样和测试。SEM测试表明, 硼颗粒在反应过程中呈颗粒状, 整体形貌变化不太明显。XRD测试表明, 样品的结晶物质为硼酸。
