美国罗德岛大学利用微胶囊化技术处理TATP

三过氧化三丙酮(TATP)是一种常温下蒸汽压较高的起爆药，由于其高感度和高蒸汽压在民用和军用炸药中都没有实用价值，但是很容易被合成，经常被恐怖分子所利用，因此炸药训练犬和炸药仪器检测商仍然需要这种炸药。为了更安全地运输、储存和使用TATP，美国的罗德岛(Rhode Island)大学利用二氯甲烷作加工溶剂、聚碳酸酯作聚合物胶囊，采用微胶囊化技术处理，得到的TATP微胶囊显著地降低了TATP冲击感度，阻止了TATP在常温下的损耗，可方便地长期储存；同时在需要的情况下，通过加热还能获得纯TATP的蒸汽，方便仪器检测使用。

源自：J. C. Oxley, J. L. Smith, J. N. Canino. Insensitive TATP Training Aid by Microencapsulation[J]. Journal of Energetic Materials, 2015, 33: 215-228.

印度采用反溶剂结晶制备β型纳米HMX

制备纳米有机物的方法包括溶胶-凝胶法、微乳液法、超临界流体法、喷雾干燥法、超声破碎法、反溶剂结晶法等，其中超声破碎法、反溶剂结晶法是最利于大规模制备纳米含能材料安全可靠的方法。HMX存在α、β、γ、δ四种晶型，β晶型在常温下密度最大、最稳定，为此印度昌迪加尔(Chandigarh)的Terminal Ballistics Research Laboratory采用低浓度HMX丙酮溶液和70 ℃下的反溶剂法制备出平均粒径在30~120 nm的β型纳米HMX，利用粉末X-射线衍射谱(XRD)、傅里叶变换红外光谱(FTIR)和热重/差示扫描量热分析(TG/DSC)确定了HMX为β晶型。

源自：Raj Kumar, Prem Felix Siril, Pramod Soni. Optimized Synthesis of HMX Nanoparticles Using Antisolvent Precipitation Method[J]. Journal of Energetic Materials, 2015, 33: 277-287.

法国研究WO₃/Al纳米铝热剂用作点火药的可行性

纳米铝热剂由于具有高燃速和高能量密度常用于许多烟火剂组份，其中铝是最常用的燃料组份，氧化剂组份大多为Bi₂O₃、CuO、Fe₂O₃、MoO₃等。为了提高烟火剂的安全性，法国米卢斯(Mulhouse)材料科学研究院近来研究了石墨化炭黑作添加剂的WO₃/Al纳米铝热剂用作点火药的可行性。由于WO₃氧化性能较低，WO₃作氧化剂能够明显降低烟火组份的撞击感度；由于石墨的润滑作用，石墨化炭黑作添加剂能够能够显著降低其配方的的摩擦感度。添加了5%石墨化炭黑作添加剂的WO₃/Al纳米铝热剂的撞击感度超过了50 J，摩擦感度超过了252 N，静电感度降低不明显(纳米铝热剂普遍存在的难点)；虽然如此，但是只有轻微降低的燃速(0.415 m·s^-1)仍是该纳米铝热剂最吸人眼球的亮点。

源自：Arnaud Bach, Pierre Gibot, Loïc Vidal, et al. Modulation of the Reactivity of a WO₃/Al Energetic Material with Graphitized Carbon Black as Additive[J]. Journal of Energetic Materials, 2015, 33: 260-276.

波兰研究出两种基于TNT和NTO的钝感熔铸炸药

法国在基于TNT和3-硝基-1，2, 4-三唑-5-酮(NTO)的钝感熔铸炸药配方研究最为出色，最具代表性的配方XF®13333(31% TNT、48% NTO、7.5%蜡和13.5% Al)已经大规模生产，甚至可用于155 mm口径炮弹的装药。这种基于TNT和NTO的钝感熔铸炸药配方的成本优势吸引了波兰军事技术大学(Military University of Technology)跟踪研究出了由TNT、NTO、Al、蜡组成的CompNTO配方和由TNT、NTO、RDX、Al、蜡组成的CompNTOR配方。测试显示，CompNTO配方的爆速(6720 m·s^-1)略低于TNT的爆速(6730m·s^-1)，CompNTOR配方的爆速(6910 m·s^-1)高于TNT的爆速；感度试验显示两种配方对子弹撞击、射流撞击、殉爆和快速烤燃都比较钝感，CompNTO配方尤其钝感，能够胜任钝感弹药的装药要求。

源自：Joanna Lasota, Waldemar A. Trzciński, Zbigniew Chyłek, et al. NTO-based melt-cast insensitive compositions[C]. Proceedings of the 18th Seminar on New Trends in Research of Energetic Materials, Pardubice, April 15-17, 2015: 157-167.

印度合成出叠氮基官能化的端羟基聚丁二烯(HTPB)

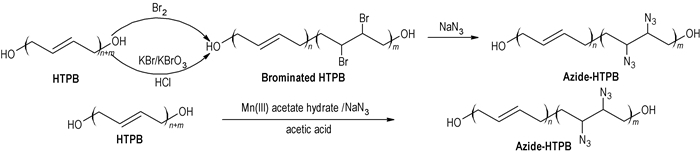

端羟基聚丁二烯(HTPB)是复合推进剂和PBX中最常用的粘结剂，多年来，不同基团官能化的HTPB一直倍受关注。近来，印度的先进含能材料中心(Advanced Centre for Energetic Materials)利用下图的两种方法得到了叠氮基官能化的HTPB。官能化HTPB的粘度为11 Pa·s，玻璃化的温度为-66 ℃。研究显示这种叠氮基官能化的HTPB在复合推进剂中具有潜在应用价值。

源自：Chandra Shekhar Pant, Mada SSNM Santosh, Mehilal, et al. Synthesis of azide-functionalized hydroxyl-terminated polybutadiene[C]. Proceedings of the 18th Seminar on New Trends in Research of Energetic Materials, Pardubice, April 15-17, 2015: 229-238.

(张光全  编译)
