近20年来, 随着对含能材料安全性要求的不断提高, 新型钝感含能化合物的开发成为了研究的热点, 包括1-氧-2, 6-二氨基-3, 5-二硝基吡嗪(LLM-105)[1]、3, 3′-二氨基-4, 4′-偶氮呋咱(DAAZF)[2]、1, 1-二氨基-2, 2-二硝基乙烯(FOX-7)[3]等。
FOX-7的分子内和分子间存在大量氢键, 热稳定性好, 感度低(接近1, 3, 5-三氨基-2, 4, 6-三硝基苯(TATB)), 是理想的高能钝感炸药[4]。而且, FOX-7结构中含有两个氨基, 可与其他底物反应形成多种类型的新含能材料, 如FOX-7可以与酸反应成盐, 与酰卤和磺酰卤反应生成酰胺, 两分子的FOX-7可发生偶合反应生成六元环的偶氮化合物等[5-6]。2, 4, 6-三硝基氯苯分子上的氯原子因受苯环邻对位上硝基的电子效应影响, 变得很活泼, 易发生亲核取代反应, 可以作为合成耐热炸药的中间体, 例如, 2, 6-二苦氨基-3, 5-二硝基吡啶(PYX)[7-9]。
基于此, 本研究以2, 4-6-三硝基氯苯和FOX-7为原料, 缩合合成1, 1-二苦氨基-2, 2-二硝基乙烯(TFT)。研究了催化体系对反应的影响, 用密度泛函理论(DFT), 在B3LYP/6-31+G**基组水平下, 优化了TFT几何构型, 计算了该化合物的能量等相关性能。
2 实验部分 2.1 合成路线
|

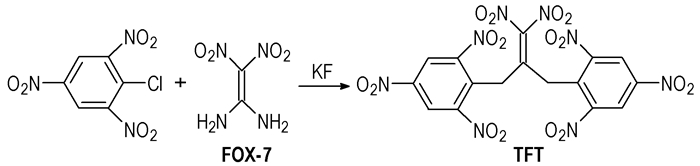

Scheme 1 |
试剂: FOX-7按文献[10]自制; 三硝基氯苯参考文献[11-13]自制; 发烟硝酸、发烟硫酸(20%):国药集团化学试剂有限公司; 乙醇:分析纯, 南京宁氏化学试剂有限公司; 氟化钾、碳酸钾均分析纯, 阿拉丁化学品有限公司。
仪器: Avance Ⅲ 300MH核磁共振仪, 德国Bruker公司; Ultra AM TSQ quntium型高分辨质谱仪, 美国Finnigan公司; Nicolet IS-10型傅里叶变换红外光谱仪, 德国赛默飞世尔公司; SGWX-4熔点仪, 上海测维光电仪器有限公司; Pyris 1热分析仪, 美国PerkinElmer公司。
2.3 合成过程依次向25 mL三口烧瓶中加入5 mL乙醇、0.066 g(0.45 mmol)FOX-7、0.247 g(1 mmol)2, 4, 6-三硝基氯苯、0.058 g(1 mmol)氟化钾和0.064 g(1 mmol)咪唑, 搅拌, 加热回流6 h。冷却至室温, 减压过滤, 得到金黄色粉末。收率为71.3%。m.p. 225~226 ℃; 1H NMR(DMSO-d6, 300 MHz) δ: 8.55(s, 2H, aryl H), 8.73(N—H); 13C NMR(75 MHz) δ: 124.8, 125.9, 141.8, 142.1, 157.5, 161.5; IR (KBr, ν/cm-1)3450, 3330, 3080, 1610, 1560, 1480, 1320, 1140; MS(ESI-), m/z: 569[M-1]-, 430(碎片峰)。
3 结果与讨论 3.1 目标产物的表征从MS数据中可以看出目标产物的[M-1]-的准分子离子峰, M=430为比TFT少了三个硝基的离子峰。
图 1为目标产物的实测和预测(Gaussian03)[14]红外谱图。由图 1可知, 3450(3430) cm-1处的吸收峰为N—H的伸缩振动峰, 3330(3255) cm-1处的吸收峰为芳环的C—H的伸缩振动峰, 1610(1655) cm-1处的吸收峰为芳环的骨架振动峰, 在1560(1522) cm-1处的吸收峰为芳环的C—N的伸缩振动峰, 1480, 1320(1374) cm-1处的吸收峰为NO2的特征吸收峰,1140(1101) cm-1处的吸收峰为C—N(与C＝C相连)的特征吸收峰。括号中数据为预测数据, 可以看出, 预测数据与实测数据相接近。
|
图 1 TFT的红外谱图 Fig.1 IR spectrum of TFT |
采用1H NMR和13C NMR对其结构进行了确认, 结果如图 2所示。
|

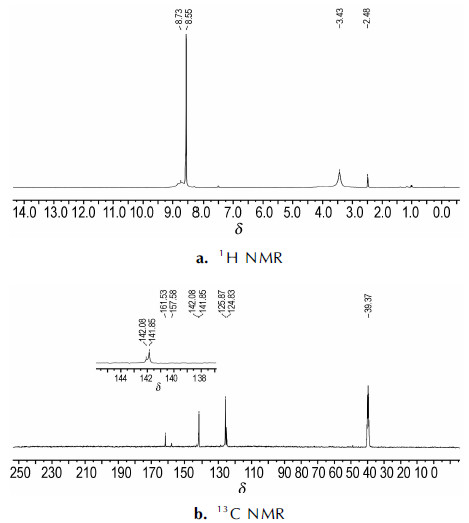

图 2 TFT的核磁图谱 Fig.2 NMR spectrum of TFT |
由图 2可知, 1H NMR图谱中, δ= 8.55是苯环上的氢, δ=8.73, 此处为一小包, 为亚氨基上的活波氢。13C NMR图谱中, δ: 125.9, 141.8, 142.1, 157.6为苯环上的碳; δ: 124.8, 161.5为双键上的碳。据此, 可以确认成功合成目标化合物。
3.2 催化体系对合成TFT的影响为了提高反应的收率, 研究了催化体系对合成TFT的影响, 结果见表 1。
由表 1可知, 反应体系中加入有机碱咪唑后, 反应产物中无2, 4, 6-三硝基苯酚(M=228)等中间产物的残留, 这可能是因为反应体系中加缚酸剂可以使反应的平衡向右移动。碳酸钾可能与反应中产生的酸反应产生水, 使得2, 4, 6-三硝基氯苯水解, 导致反应无法进行完全。反应体系中加入氟化钾, 收率提高, 这可能是因为在反应过程中, 氟化钾离解出来的氟离子与2, 4, 6-三硝基氯苯分子中的氯离子发生离子交换作用, 因氯原子的吸电子能力不如氟离子的吸电子能力, 苦基氟更利于反应的进行, 所以反应过程中添加氟化钾可促进反应。
|
表 1 催化体系对合成TFT的影响 Tab.1 Effect of catalytic system on synthesis of TFT |
在N2流速为30 mL·min-1, 升温速率为5 ℃·min-1, 温度50~350 ℃, 测得目标产物的DSC曲线, 结果如图 3所示。
|
图 3 FTF的DSC曲线 Fig.3 DSC curve of FTF |
由图 3可知, 1, 1-二苦氨基-2, 2-二硝基乙烯(FTF)在320~340 ℃范围内出现一个分解放热峰, 峰温331.3 ℃, 高于FOX-7(230 ℃和280 ℃[15]), 表明目标化合物热稳定性更好。这可能是因为, FTF中, C＝C双键与N原子上的孤对电子及苯环上的电子形成共轭体系, 使得结构更稳定。
3.4 TFT的性能预估对含能材料而言, 密度与生成热是两个重要的物理量, 通过这两个物理量, 同时结合K-J[16]方程即可计算出含能材料的爆速爆压等性能参数。因此, 精确计算密度以及生成热对于准确预估其爆轰性能非常重要。
3.4.1 密度与生成热采用Gaussian03程序包[14]对TFT的能量特性进行研究, 使用密度泛函理论(DFT)[17]下的B3LYP理论, 6-31++G(d, p)基组, 对TFT进行结构优化, 结果如图 4所示。
|
图 4 TFT的结构优化图 Fig.4 The optimized structure of TFT |
对于生成热的计算, 采用设计等键反应法[18]计算。等键方程设计如下:
| $ {\rm{R(N}}{{\rm{O}}_2}{)_n} + n{\rm{C}}{{\rm{H}}_4} \to {\rm{R}}{{\rm{H}}_n} + n{\rm{C}}{{\rm{H}}_{\rm{3}}}{\rm{N}}{{\rm{O}}_2} $ | (1) |
计算出生成热为892.7 kJ·mol-1。
由于K-J方程受密度影响较大, 因此本研究在使用Monte-Carlo统计方法[16]计算密度的同时, 参考Politzer的晶体密度校正公式[19]提高计算精度, 计算出晶体密度为1.85 g·cm-3。
3.4.2 爆轰性能用Kamlet-Jacobs公式预测爆速(D)和爆压(p):
| $ D = 1.01{\left( {N{{\overline M }^{1/2}}{Q^{1/2}}} \right)^{1/2}}\left( {1 + 1.3\rho } \right) $ | (3) |
| $ p = 1.558{\rho ^2}N{\overline M ^{1/2}}{Q^{1/2}} $ | (4) |
式中, D为爆速, km·s-1; p为爆压, GPa; N为每克化合物生成气体的摩尔数, mol·g-1; M为气体产物的平均摩尔质量, g·mol-1; Q为爆热, J·g-1; ρ为装药密度, g·cm-3。计算得TFT爆热为1751.26 J·g-1, 爆速为8.83 km·s-1, 爆压为36.25 GPa。
Miroslav等人在2010年报道了一种使用表面静电势来描述分子对外界的敏感程度的方法[20], 根据此方法计算出TFT在2.5 kg落锤, 爆炸概率50%时的高度为156 cm。
3.4.3 综合性能分析将TFT预估的性能与FOX-7及PYX的性能进行比较, 结果如表 2。
|
|
表 2 TFT、FOX-7和PYX的性能对比 Tab.2 Comparison of the properties of TFT, FOX-7 and PYX |
由表 2可知, TFT的熔点稍低于FOX-7, 可能与结构中氨基变成亚氨基有关; 其密度高于PYX, 与FOX-7接近; 爆速与FOX-7相当, 高于PYX; 爆压高于FOX-7;撞击感度高于FOX-7与PYX。这表明TFT的爆轰性能良好, 是潜在的钝感高能密度材料。
4 结论(1) 以2, 4, 6-三硝基氯苯和FOX-7为原料, 咪唑和氟化钾为催化剂, 缩合合成TFT, 收率71.3%。TFT熔点为225~226 ℃。用红外光谱、核磁共振、质谱对其进行表征。
(2) TFT的热分解温度为331.3℃, 高于FOX-7, 表明FOX-7与2, 4, 6-三硝基氯苯反应后热稳定性升高。
(3) 在B3LYP/6-31++G(d, p)基组水平下优化TFT的结构, 用Monte-Carlo方法预估该化合物的理论密度为1.85 g·cm-3, 用Kamlet-Jacobs公式计算该化合物的爆热为1751.26 J·g-1, 爆速为8.83 km·s-1, 爆压为36.25 GPa。
