六硝基六氮杂异伍兹烷[1](CL-20) 是目前能量最高的单质炸药之一, 具有广阔的应用前景, 但高感度及高成本严重制约了它的发展应用。发展低感度、低成本和高能量炸药一直以来都是含能材料领域研究者们追求的目标, 但单质炸药很难在能量、安全和价格上得以平衡[2]。共晶和共混均可以作为含能材料的改性方法, 但与共混相比, 共晶是一种新的改性技术, 其通过将两种或两种以上的炸药在分子层面上通过分子间作用力加以结合, 可克服普通改性方法不能改变炸药内部组成和晶体结构的局限, 形成具有独特结构的共晶炸药, 赋予CL-20炸药新的性能[3-5]。含能材料主要通过在极端条件下发生复杂的化学反应释放能量, 反应速度非常快, 给实验研究带来了时间和空间上的挑战, 当前的实验条件很难从分子或原子尺度上提供含能材料的微观信息。分子动力学(MD) 模拟可以描述原子水平和飞秒尺度上的详细信息, 有助于在原子水平上认识含能材料在极端条件下的性质和反应机理, 得到其能量释放规律[6-8], 对新材料的设计、开发、合成具有重要意义。CL-20/1, 3-二硝基苯(DNB) 共晶由于兼具CL-20高能和DNB钝感廉价的优势, 具有优异的使用价值, 近年来得到极大的关注[9]。本课题组已经采用反应分子动力学(Reactive Molecular Dynamics, RMD) 模拟方法对CL-20/DNB共晶的热解机理进行了初步研究[10]。为了进一步探讨共晶和共混对CL-20/DNB结构和热解机理的影响, 本研究在已有工作的基础上首先基于COMPASS[11]力场采用MD模拟方法对CL-20、DNB、CL-20与DNB物理混合组成的共混物及CL-20/DNB共晶结构进行了研究, 分析了共晶和共混对含能材料感度和力学性能等的影响, 然后采用ReaxFF/lg力场[12], 通过RMD模拟对其热解过程进行了研究, 分析了共晶和共混对含能材料热解机理的影响规律。
2 模型构建与模拟细节 2.1 模型构建CL-20/DNB共晶结构(图 1a) 的构建见文献[10], 为了比较, 同时构建了CL-20的2×2×2(图 1b)、DNB的2×1×4晶体结构(图 1c) 和与共晶结构配比相同的CL-20与DNB物理混合组成的共混物(图 1d) 具体建模参数如表 1所示。
|

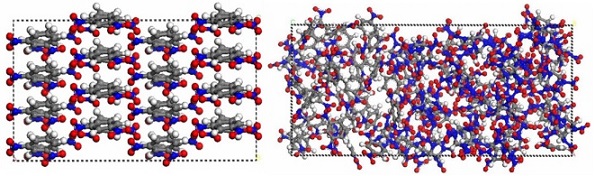

图 1 CL-20/DNB共晶、CL-20、DNB和CL-20/DNB共混物分子结构 Fig.1 The molecular structures of CL-20/DNB cocrystal, CL-20, DNB and CL-20/DNB mixture |
|
表 1 模拟系统的晶胞参数、密度和原子数 Tab.1 Crystal parameters, density and number of atoms of the simulation systems |
利用Materials Studio 6.0软件[13]在COMPASS力场条件下对所构建的分子模型进行结构优化, 将优化后的模型在300 K下先进行500 ps的等温等容(NVT) MD模拟, 再进行500 ps温度为300 K, 压力为0 GP的等温等压(NPT) MD模拟, 目的是为了对超晶胞内部的压力进行弛豫, 获得常温常压条件下系统的初始状态, 使其更加接近实际情况。最后50 ps体系已经平衡, 用于分析键长、结合能和力学性能等。模拟过程中采用Andersen控压方法[14], Berendsen控温方法[15], 各分子起始速度按Maxwell分布取样, velocity Verlet算法[16]进行求解, 范德华(vdW) 和静电(coulomb) 作用分别用atom based[17]和Ewald[18]方法计算, 非键截取半径(cutoff distance) 取0.95 nm, 样条宽度(spline width) 取0.1 nm, 缓冲宽度(buffer width) 取0.05 nm, 时间步长1 fs。
最后运用LAMMPS (Large-scale Atomic/Molecular Massively Parallel Simulator) 软件[18]在ReaxFF/lg力场条件下进行2000 K下50 ps的NVT分子动力学计算, 采用Berendsen方法对温度和压力进行控制, 耦合参数为100 fs, 使其在设定的范围内波动, 采用周期性边界条件, 步长为0.1 fs, 每隔50 fs记录一次原子轨迹以及键级信息, 键级为0.3。
3 结果与讨论 3.1 共晶和共混对引发键键长的影响研究表明引发键的最大键长可以关联感度[20-21], 可作为感度相对大小的理论判据, 虽然最大键长在MD平衡轨迹文件中出现的概率很小, 但是它一旦被引发, 最容易引发初始的热解和爆轰反应。表 2给出不同模拟体系中引发键的平均键长(Lave) 和最大键长(Lmax) 的MD模拟结果, 可见与CL-20和DNB相比, 无论是共晶还是共混都会对引发键的最大键长产生影响, 使得CL-20引发键N—NO2的最大键长减小, 感度降低, DNB引发键C—NO2的最大键长增大, 感度增加, 而且共晶的影响效果比共混的大。
|
|
表 2 L-20引发键(N—NO2) 和DNB引发键(C—NO2) 的最大键长(Lmax) 和平均键长(Lave) Tab.2 Maximum length (Lmax) and average length (Lave) of the trigger bond (N—NO2) of CL-20 and (C—NO2) of DNB for different systems |
结合能是组分间相互作用强弱的标志, 结合能越大, 组分间的相互作用越强, 形成的体系越稳定。表 3给出共晶和共混模型得到的CL-20与DNB之间的结合能, 及各能量项对结合能的贡献情况, 可见共晶结构中CL-20与DNB的结合能远大于共混体系, 说明共晶的结构较共混更加稳定, 同时还发现对结合能的贡献主要是由非键相互作用引起, 其中静电力所占比例较大, 范德华能量项所占比例较小。可见共晶通过改变炸药的内部组成和晶体结构, 使组分间形成强烈的分子间作用力, 增加了共晶炸药分子体系的稳定性, 提高了共晶分子对机械外力的抗振性, 从而提高了其安全性。
|
|
表 3 体系的结合能(Ebind) 及库仑相互作用能(Ecoulomb) 和范德华能量(EvdW) Tab.3 The binding energy (Ebind), columbic interaction energy (Ecoulomb) and van der Waals energy (EvdW) of systems |
力学性能是含能材料的最重要性能之一, 其关系到材料的制备、加工和使用, 表 4给出基于MD模拟的原子运动轨迹分析所得体系的力学性能。由表 4可见, 与CL-20和DNB相比, CL-20/DNB共晶和共混体系的大部分弹性系数(Cij)、模量均比CL-20的低, 比DNB的高, 说明共晶和共混均可以使CL-20体系的刚性减小, 柔性增强, 即体系变“软”, 当体系受到外力作用时, 可以有效缓冲和分散外力作用, 减小炸药颗粒之间的摩擦, 使其内部应力分布更均匀, 从而减少“热点”的形成, 减低材料的感度, 增加体系的安全性, 但共混会使体系的力学性能下降过多。
|
|
表 4 不同体系的力学性能 Tab.4 The mechanical properties of different systems |
图 2a给出了不同体系热解过程中势能随模拟时间的变化情况, 为了便于比较, 纵坐标设为势能的变化量。从图 2a中可以看出由于CL-20感度较高, 受热很快发生热解, 放出大量的热, 势能发生明显下降, 但DNB由于感度较低, 几乎在整个模拟时间内都没有发生明显变化; 而共晶体系中CL-20与DNB分子间隔排列, 由于DNB的阻隔作用使得相邻CL-20分解的初级和次级产物很难再发生接触, 限制了CL-20的进一步快速分解; 而共混体系中CL-20与DNB仅在两者界面处有少量接触, DNB的加入并不会明显影响CL-20的反应, 所以反应初期共混体系中CL-20迅速分解, 放出大量热量, 导致较共晶体系势能下降的快; 但在反应后期(25 ps以后), 由于共晶中CL-20与DNB接触的机会较共混的多, 更容易促进DNB的热解, 共晶体系中的DNB开始大量分解, 所以势能下降趋势较共混体系的更加明显。
|

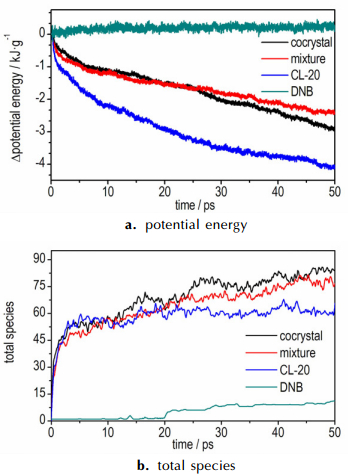

图 2 体系势能及反应过程中总物种数量随模拟时间的变化 Fig.2 Change in system potential energy and total species number in the reaction process with the simulation time |
图 2b是模拟反应过程中总物种数量随时间的变化情况, 由于CL-20和DNB体系中初始原子个数较少(分别为1152和512个原子), 所以最终产生的物种数比共晶和共混体系的少; DNB的感度较低, 在前12.5 ps内都没有发生热解反应, 最终产生的物种数也很少, 而CL-20的感度较高, 反应初期(5 ps内) 就有大量的产物生成, 随后在17 ps左右发生波动。将两者通过机械共混后, 由于低感度DNB的加入使得体系初期的分解速度和产生的物种数较纯CL-20的低, 但由于体系的总原子个数较纯CL-20的多, 后期产生的总物种数快速增加。而对于共晶体系, 反应开始分解产物的物种数就比CL-20的多, 2.15 ps后可能要引发DNB的分解, 使得反应速率下降, 产生的物种数较CL-20的少, 但20 ps后伴随DNB的大量分解, 产物的总物种数迅速增加, 而且高于共混体系。
3.5 共晶和共混对体系主要产物分布的影响图 3为不同体系热解的主要产物, 可以看到CL-20的分解速度很快(图 3a, 图 3b和图 3c), 几乎在0.05 ps内就分解完毕, 但DNB的分解速度却非常慢(图 3d), 在20 ps内都未见明显变化, 即使到50 ps仍有大量的残余。4个体系的热解产物主要有NO2、N2、NO、H2O、HONO、HON以及CO2等, 其中最早生成的产物均为NO2, 这主要是由于CL-20的热解反应中首先发生的是N—NO2键的断裂, 这是环状硝胺类化合物热解的特征引发反应, 而DNB热解的引发键为C-NO2键, 它是硝基芳香化合物中最弱的键, 这两个键断裂后的产物均为NO2, 所以降解初期主要产物为NO2, 由于C—NO2键断裂所需的能量比N—NO2的多, 所以DNB的分解速率比CL-20慢。随后次级反应会消耗掉大量的NO2, 使其数量急剧减少, 生成NO、HONO和HNO3等物质。NO也是模拟体系中一种重要的产物, 其变化情况与NO2相似, 前期均快速生成, 随后发生次级反应, 最终生成大量的N2。
|
图 3 CL-20/DNB共晶, CL-20/DNB共混, CL-20和DNB主要产物分布曲线随模拟时间的变化 Fig.3 Change in distribution curves of main products of CL-20/DNB cocrystal, CL-20/DNB mixture, CL-20 and DNB with the simulation time |
在COMPASS力场和ReaxFF/lg力场条件下采用分子动力学(MD) 模拟方法对CL-20、DNB、CL-20与DNB组成的共晶和共混物的结构进行了研究, 分析了材料的感度、力学性能和热解过程, 得到如下结论:
(1) 共晶和共混会使CL-20引发键N—NO2最大键长减小, 感度降低, DNB引发键C—NO2最大键长增大, 感度增加, 但共晶的效果更明显。共晶结构中CL-20与DNB的结合能远大于共混体系, 说明共晶较共混结构更加稳定。共晶和共混均可以使得CL-20体系的刚性减小, 柔性增强, 增加体系的安全性, 但共混会使体系的力学性能下降过多。
(2) 热解过程初期由于共晶中DNB对CL-20次级反应的阻隔作用使得共混体系势能下降的趋势较共混体系的慢, 但后期共晶会促进DNB的分解, 使得体系势能下降较共混体系明显。共晶和共混体系的主要热解产物主要有NO2、N2、NO、H2O、HONO、HON以及CO2等。综上所述, 相同配比条件下共晶对CL-20的改性效果比共混的明显。
| [1] | Nielsen A T, Chafin A P, Christian S L, et al. Synthesis of polyazapolycyclic caged polynitramines[J]. Tetrahedron, 1998, 54(39): 11793-11812. DOI:10.1016/S0040-4020(98)83040-8 |
| [2] | Sikder A K, Sikder N. A review of advanced high performance, insensitive and thermally stable energetic materials emerging for military and space applications[J]. Journal of Hazardous Materials, 2004, 112(1): 1-15. |
| [3] | Bolton O, Matzger A J. Improved stability and smart-material functionality realized in an energetic cocrystal[J]. Angewandte Chemie International Edition, 2011, 50(38): 8960-8963. DOI:10.1002/anie.v50.38 |
| [4] | Bolton O, Simke L R, Pagoria P F, et al. High power explosive with good sensitivity: A 2:1 cocrystal of CL-20: HMX[J]. Crystal Growth & Design, 2012, 12(9): 4311-4314. |
| [5] | Guo C, Zhang H, Wang X, et al. Crystal structure and explosive performance of a new CL-20/caprolactam cocrystal[J]. Journal of Molecular Structure, 2013, 1048: 267-273. DOI:10.1016/j.molstruc.2013.05.025 |
| [6] | Van Duin A C T, Dasgupta S, Lorant F, et al. ReaxFF: a reactive force field for hydrocarbons[J]. The Journal of Physical Chemistry A, 2001, 105(41): 9396-9409. DOI:10.1021/jp004368u |
| [7] | Rom N, Zybin S V, van Duin A C T, et al. Density-dependent liquid nitromethane decomposition: molecular dynamics simulations based on ReaxFF[J]. The Journal of Physical Chemistry A, 2011, 115(36): 10181-10202. DOI:10.1021/jp202059v |
| [8] | Han S, van Duin A C T, Goddard Ⅲ W A, et al. Thermal decomposition of condensed-phase nitromethane from molecular dynamics from ReaxFF reactive dynamics[J]. The Journal of Physical Chemistry B, 2011, 115(20): 6534-6540. DOI:10.1021/jp1104054 |
| [9] | Wang Y, Yang Z, Li H, et al. A novel cocrystal explosive of HNIW with good comprehensive properties[J]. Propellants, Explosives, Pyrotechnics, 2014, 39(4): 590-596. DOI:10.1002/prep.201300146 |
| [10] |
苗瑞珍, 刘伟帅, 王建, 等. CL-20/DNB共晶高温热解的ReaxFF反应分子动力学模拟[J].
含能材料, 2016, 24(2): 111-117. MIAO Rui-zhen, LIU Wei-shuai, WANG Jian, et al. ReaxFF reactive molecular dynamics simulation of thermal decomposition under high temperature for CL-20/DNB cocrystal[J]. Chnese Jounral of Energetic Materials (Hanneng Cailiao), 2016, 24(2): 111-117. |
| [11] | Sun H. COMPASS: an ab initio force-field optimized for condensed-phase applications overview with details on alkane and benzene compounds[J]. The Journal of Physical Chemistry B, 1998, 102(38): 7338-7364. DOI:10.1021/jp980939v |
| [12] | Liu L, Liu Y, Zybin S V, et al. ReaxFF-lg: Correction of the ReaxFF reactive force field for London dispersion, with applications to the equations of state for energetic materials[J]. The Journal of Physical Chemistry A, 2011, 115(40): 11016-11022. DOI:10.1021/jp201599t |
| [13] | Materials Studio 6.0[CP]. Accelrys Software Inc, USA: 2013. |
| [14] | Andersen H C. Molecular dynamics simulations at constant pressure and/or temperature[J]. The Journal of Chemical Physics, 1980, 72(4): 2384-2393. DOI:10.1063/1.439486 |
| [15] | Wiberg K B, Wasserman D J, Martin E. Enthalpies of hydration of alkenes. 2. The n-heptenes and n-pentenes[J]. The Journal of Physical Chemistry, 1984, 88(16): 3684-3688. DOI:10.1021/j150660a062 |
| [16] | Swope W C, Andersen H C, Berens P H, et al. A computer simulation method for the calculation of equilibrium constants for the formation of physical clusters of molecules: Application to small water clusters[J]. The Journal of Chemical Physics, 1982, 76(1): 637-649. DOI:10.1063/1.442716 |
| [17] | Tosi M P. Cohesion of ionic solids in the Born model[J]. Solid State Physics, 1964, 16: 1-120. |
| [18] | Ewald P P. Die Berechnung optischer and elektrostatischer Gitterpotentiale[J]. Annalen der Physik, 1921, 369(3): 253-287. DOI:10.1002/(ISSN)1521-3889 |
| [19] | Plimpton S J, Large-scale atomic/molecular massively parallel simulator[CP]. Sandia National Laboratories: 2003. |
| [20] |
肖继军, 朱卫华, 朱伟, 等.
高能材料分子动力学[M]. 北京: 科学出版社, 2012: 10-34.
XIAO Ji-jun, ZHU Wei-hua, ZHU Wei, et al. Molecular Dynamics of Energetic Materials[M]. Beijing: Science Press, 2012: 10-34. |
| [21] |
朱伟, 肖继军, 郑剑, 等. 高能混合物的感度理论判别——不同配比和不同温度AP/HMX的MD研究[J].
化学学报, 2008, 66(23): 2592-2596. ZHU Wei, XIAO Ji-jun, ZHENG Jan, et al. A theoretical criterion for sensitivity of energetic composites-molecular dynamics studies on AP/HMX systems at various concentrations and temperatures[J]. Acta Chim Sinica, 2008, 66(23): 2592-2596. |
Effect of cocrystallizing and mixing on the sensitivity, binding energy, mechanical properties and thermal decomposition mechanisms of CL-20/DNB was studied by MD simulation with COMPASS force field and RMD simulation with ReaxFF/lg force field.
