绕丝可燃药筒是以一定厚度的绕丝药筒为基底，在药筒外层用湿法纺丝工艺纺制的硝化棉丝进行编织包覆，层间使用硝棉胶粘接制备而成的[1]。该种药筒疏松多孔且富含亲水性纤维，因此在运输和长贮过程中，如果包装或保管不当，就容易吸湿受潮，影响武器系统的基本弹道性能，并可能导致药筒在膛内燃尽性发生重大变化，生成大量高温残渣，这不仅会增大弹丸的运动阻力，甚至会造成膛炸等事故[2-4]。
随着大量可燃药筒的应用，其燃烧性能也成为国内外重点研究的课题。国外研究主要从解决药筒力学性能和燃烧性能之间矛盾角度展开。Remaly[5]等将药筒制成夹层状，并在层中添加粒状火药以提高药筒燃烧性能。Kestusis[6]等采用药筒外覆盖铝箔的方法提高药筒力学强度。Manning[7]研究了可燃药筒材料的孔隙率方面等结构数据，并对孔隙率与药筒力学性能和燃烧完全性间的关系进行了探讨。国内研究主要集中于可燃药筒燃烧机理、药筒与主装药的匹配性等问题。徐文娟[8-12]等分析了药筒膛内燃气生成规律，得到了可燃药筒基本能量示性参数和结构参数。李欣[13]研究了可燃药筒装药对弹丸初速或然误差的影响。李煜等[14-16]用含能增强纤维代替纸纤维，以绕丝药筒为基底，制备了新型可燃药筒，并测试了其定容燃烧性能。但是，目前关于环境湿度影响可燃药筒燃烧性能的研究较少。
因此，本工作以绕丝可燃药筒为研究对象，人工模拟了常温条件下不同的环境湿度，测试药筒吸湿特性；结合传统的密闭爆发器实验，研究了环境湿度对其燃烧性能参数的影响规律。
2 实验部分 2.1 原材料绕丝可燃药筒，845厂；2号硝化棉，255厂。
2.2 样品制备根据GJB 5472.1-2005，从筒体中部截取高约50 mm的圆环(厚度保持不变，约为2 mm)，再将其切成长为(50±1) mm，宽为(15±1) mm的长方薄片。
2.3 仪器采用DU-65改进型油浴烘箱对试样进行烘干，并采用电子式湿度传感器法，利用HDS405高低温恒定湿热实验箱对试样进行加湿处理。燃烧性能实验选择了本体容积为102 mL的密闭爆发器。主要处理程序为Signal View。
2.4 性能测试 2.4.1 吸湿性实验首先将试样放在敞口的称量瓶内，在55 ℃烘箱内放置24 h后达到恒重，之后置于湿热实验箱内[17]。环境条件为常温25 ℃，相对湿度分别为(37.0±3)%、(64.5±3)%、(71.0±3)%、(80.2±4)%和(89.0±4)%，并分别用1#、2#、3#、4#、5#表示。每个湿度条件下实验作为一组，每组五发。
每两个小时称量一次受潮的可燃药筒试样质量，监测其质量变化，至达到恒重为止，然后密封待用。一般认为前后两次质量变化率在0.01%范围内时，试样达到恒重。此时，水分均匀分布在药筒试样中，进而排除了因吸湿不均匀而影响药筒燃烧性能的可能。根据试样的质量变化，可以按(1)式计算可燃药筒的吸湿量。
| $ {{Q}_{\rm{x}}}=\frac{{{W}_{2}}-{{W}_{1}}}{{{W}_{1}}}\times 100% $ | (1) |
式中，Qx为某时刻可燃药筒吸湿量，%；W1为试样烘干恒重后质量，g；W2为试样加湿后质量，g。
2.4.2 密闭爆发器实验实验测试室温20 ℃，点火压力10 MPa。测定火药力和余容时，装填密度分别为Δ1=0.12 g·cm-3和Δ2=0.20 g·cm-3。测定药筒其他燃烧性能参数时，装填密度选取Δ2=0.20 g·cm-3。每组以5发数据平均值计算。
3 实验结果与分析 3.1 可燃药筒吸湿性将经干燥达到失水平衡的药筒试样置于不同湿度环境中，其瞬态吸湿量Qx与时间t的关系如图 1所示。通过图 1可以得到吸湿初始0.5h内的平均吸湿速率以及平衡吸湿量，其结果见表 1。从表 1可以看出，经干燥的绕丝可燃药筒在潮湿环境中会快速吸收水分，并且可以迅速达到吸湿平衡状态，且环境相对湿度越高，绕丝药筒平衡吸湿量就越大。常温25 ℃时，药筒试样在低湿度条件下平衡吸湿量仅为0.64%，而在较高湿度条件下平衡吸湿量为2.89%。随着环境湿度的增大，初始平均吸湿速率也随之增大，由0.88%上升到4.29%。从图 1可以看出，在较低环境湿度下，绕丝药筒试样大约需要15 h达到恒重，而在较高环境湿度下只需要8 h。说明增大环境湿度不仅能增加药筒的平衡吸湿量，同时还能增加绕丝药筒的吸湿速率。
|

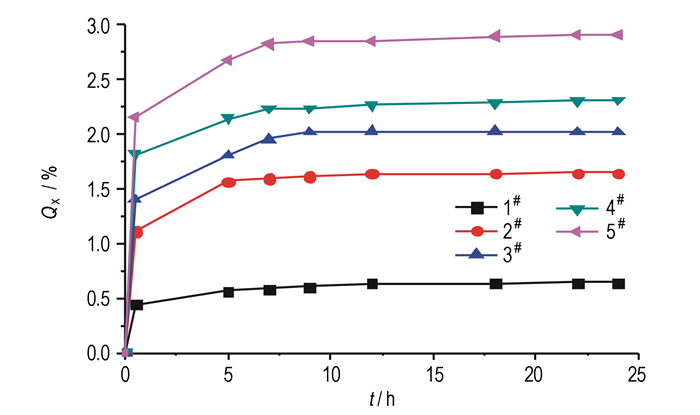

图 1 绕丝可燃药筒在25℃、不同相对湿度下的吸湿曲线 Fig.1 Hygroscopicity curves of winding CCC samples at 25 ℃ and different RH |
|
表 1 绕丝可燃药筒的吸湿结果 Tab.1 Hygroscopicity of winding CCC |
由于装填密度越高，可燃药筒燃烧越接近真实情况，所以根据实验压力-时间数据，取1#、2#、3#、4#、5#进行比较，作了装填密度为0.20 g·cm-3的p-t曲线，如图 2所示。
|

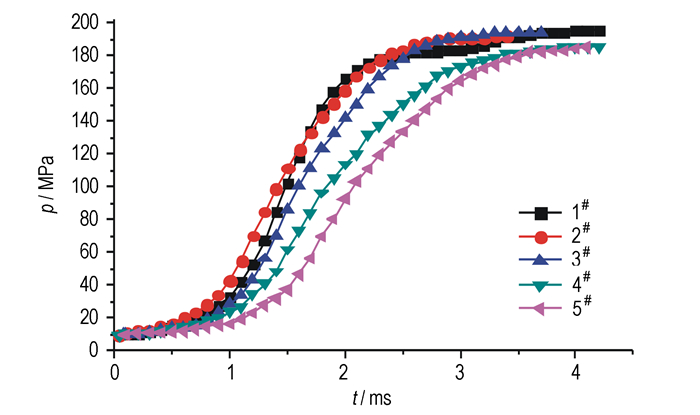

图 2 装填密度为0.20 g·cm-3下不同吸湿量绕丝可燃药筒p-t曲线 Fig.2 p-t curves of winding CCC with different moisture contents under the loading density of 0.20 g·cm-3 |
假设实验压力达到10 MPa时，点火药燃烧完全，可燃药筒被点燃并开始燃烧，且压力达到最大值pm时药筒已完全燃烧，则药筒的燃烧结束时间tk为从10 MPa到最大压力pm的时间。两种装填密度下燃烧最大压力值以及燃烧结束时间列于表 2。pm1与pm2分别为在装填密度为0.12, 0.20 g·cm-3下测得的最大压力扣除点火压力并经过热损失修正后的数值。
|
|
表 2 不同相对湿度下绕丝可燃药筒的燃烧参数 Tab.2 Combustion parameters of winding CCC under different relative humidities |
从图 2和表 2可以看出，绕丝药筒的燃烧最大压力pm随湿度的增加呈减小的趋势，而燃烧结束时间tk则略有延长。装填密度为0.12 g·cm-3时，pm由103.35 MPa下降至92.27 MPa，tk由3.88 ms延长至5.84 ms；装填密度为0.20 g·cm-3时，pm由189.75 MPa下降至174.32 MPa，tk由2.40 ms延长至3.30 ms。这是由于水分作为一种不含能成分，通过蒸发吸热降低了药筒的总能量，虽然能够产生一定量水蒸气，但其增加的量远小于水蒸发消耗能量所带来的热损失，所以最大压力下降了，同时延缓了药筒燃烧过程，增长了燃烧结束时间。
3.2.2 火药力及余容不同吸湿量可燃药筒密闭爆发器实验测试计算的火药力f、余容α见表 3。表 3所示火药力随着湿度增加而降低，余容则随之增加。这是由于大量水蒸气增加了总气体摩尔数, 增加了体系余容；而火药力的大小与爆温和比容的乘积有关，虽然吸湿量大的药筒试样比容升高，但由于总能量下降的比较明显，爆温降低，所以火药力也随之降低。由表 3可以看出，2#、3#、4#绕丝可燃药筒的各项参数变化并不明显，结合绕丝药筒吸湿规律来看，这可能是由于在高湿度条件下试样吸湿量变化不大，因而药筒燃烧性能参数变化不显著。
|
|
表 3 绕丝可燃药筒实测火药力和余容 Tab.3 Impetus and covolume of winding CCC |
通过Signal View软件，得到不同湿度条件下绕丝可燃药筒试样在装填密度为0.20 g·cm-3下的u、p试验数据，其u-p曲线，如图 3所示。燃速系数u1、燃速压力指数n及相关系数R等参数列于表 4中。
|

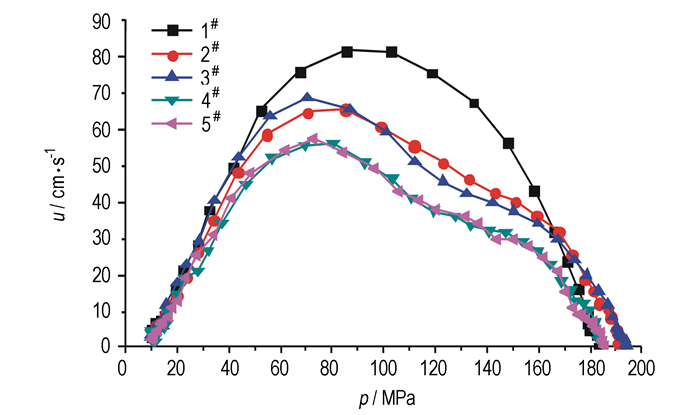

图 3 不同吸湿量绕丝药筒的u-p曲线 Fig.3 u-p curves of winding CCC with different moisture contents |
由图 3可以看出，压力在10~60 MPa范围内，u-p曲线基本上遵循u=u1pn的规律。根据u-p数据，求各点的对数值，得lnu-lnp曲线，对该曲线进行线性拟合，得到绕丝药筒的燃速系数u1和压力指数n，列于表 4中。
如图 3所示，吸湿量较大的试样燃烧过程较慢，在相同压力下燃速均较小，说明环境湿度对绕丝药筒燃速有着较大的影响，湿度增加，药筒燃速则明显降低。
如表 4所示，在可燃药筒燃烧初期，燃速系数u1随着环境湿度的增加而减小，压力指数n随环境湿度的增加而增加，两者变化不相同，说明前期药筒燃烧速度受湿度的影响是复杂的。
|
|
表 4 绕丝可燃药筒燃速系数、燃速压力指数及相关系数 Tab.4 Burning rates, burning rate pressure exponents and correlation coefficients of winding CCC |
一方面由于药筒孔隙里的水分不断蒸发吸热，减缓了药筒燃烧过程，降低了燃速；另一方面，水分的导热率比气体大很多，含湿可燃药筒的有效导热率总是大于同类干燥可燃药筒的导热率。反应产生的高温气体沿自由水分迅速向未燃区域传播，孔隙率增大，对流传热作用越显著。在这一过程中，水分的存在加速了热量的传递，在一定程度上提高了药筒的燃烧速度。但水分蒸发吸热是影响绕丝药筒燃速的主要因素，所以燃速整体呈下降的趋势。
3.2.4 动态活度曲线绕丝药筒在不同湿度条件下的L-B曲线如图 4所示，其中相对压力B为压力与最大压力的比值，动态活性L可以综合反映药筒的燃气生成规律及燃速性能。表 5列出了不同湿度条件下药筒试样活性最大值及对应的B值。
|

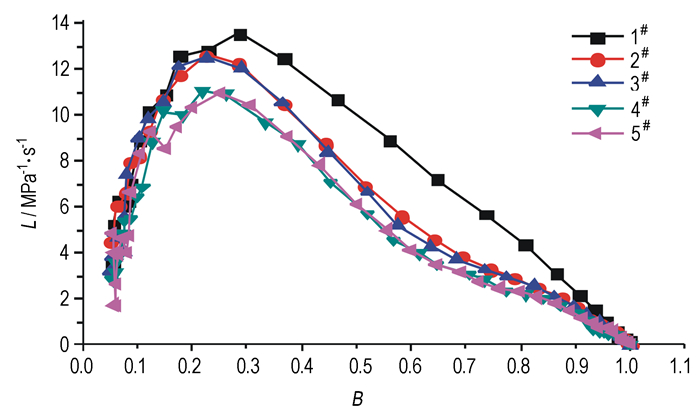

图 4 不同吸湿量绕丝药筒的L-B曲线 Fig.4 L-B curves of winding CCC with different moisture contents |
|
|
表 5 不同吸湿量绕丝药筒的Lm、Bm值 Tab.5 Lm and Bm of winding CCC with different moisture contents |
如图 4所示，初始阶段各曲线基本能够重合，且L值随B从0.1到0.3变化时迅速增大，B值在0.22~0.28时动态活性达到峰值，此时药筒燃烧最为剧烈，随后迅速下降，表现出不同湿度条件下药筒燃烧后期强燃烧渐减性，而吸湿量较大的试样燃气生成速率降低尤为显著。但吸湿量较低样品的L值在燃烧后期都比较大。这是由于水分蒸发吸热延缓了药筒燃烧进程，另外，大量水蒸气的存在，增大了密闭容器内的压力，抑制了气体产物的生成，降低了燃气生成速率。
从表 5中可以看出，吸湿量较高时Lm约为11，吸湿量低时Lm可达到13.5611，前者要小很多。可见绕丝可燃药筒的燃气生成速率最大值也随相对湿度升高而下降。
4 结论研究了绕丝可燃药筒吸湿性及其对燃烧性能的影响。通过吸湿性实验，结果表明绕丝可燃药筒具有吸湿能力较强的特点，在潮湿环境中裸露8 h左右即可达到吸湿平衡状态，当相对湿度为89.0%时，其含水量可达到2.89%。通过密闭爆发器定容燃烧实验，结果表明绕丝可燃药筒定容燃烧性能参数受含水量的影响变化较大。随含水量增加，在装填密度为0.12 g·cm-3时，药筒燃烧结束时间由3.88 ms延长至5.84 ms，最大压力由103.35 MPa下降到92.27 MPa；在装填密度为0.20 g·cm-3时，药筒燃速降低，燃烧结束时间由2.40 ms延长至3.30 ms，最大压力由189.75 MPa下降到174.32 MPa；同时火药力由756.62 kJ·kg-1下降至649.33 kJ·kg-1，余容由1.01 L·kg-1上升至1.30 L·kg-1。
绕丝可燃药筒吸湿性较强，在潮湿环境中易吸收水分；当受潮药筒燃烧时，水分则通过蒸发吸收大量的热使得药筒能量释放不完全，进而严重影响药筒各项燃烧性能参数，因此严格控制绕丝可燃药筒储存环境湿度，确保药筒一定的含水量，是提高绕丝可燃药筒内弹道稳定性的重要保证。
