2. 西安近代化学研究所, 陕西 西安 710065
2. Xi′an Modern Chemistry Research Institute, Xi′an 710065, China
近年来, 恐怖事件席卷全球, 反恐成为各国共同关注的首要问题。对火炸药快速、准确的检测成为公共场所安保的首要工作以及预防恐怖事件和打击恐怖组织的有力手段。在不断涌现的新技术和新方法中, 拉曼光谱技术越来越多地吸引了人们的注意[1]。拉曼光谱技术是一种可以获取物质结构和官能团信息的分子光谱技术, 与常用的红外光谱类似, 但由于拉曼活性对应分子振动时极化率而非偶极矩的变化, 因而红外光谱无法检测的一些信息在拉曼光谱中能很好地表现出来[2], 现已广泛应用于物质的定性分析。与红外光谱相比, 拉曼光谱技术最突出的优点是可以实现样品的无损检测, 对样品制备没有特殊要求, 样品量要求比较低, 可以是毫克甚至微克的数量级, 可用于痕量分析[3]。
拉曼散射现象最早是在1928年由印度物理学家拉曼发现[4], 但直到20世纪60年代, 激光光源的引入以及微弱信号检测技术的提高和计算机的应用, 才使拉曼光谱技术取得飞速的发展[5-6]。使用激光光源的拉曼称为激光拉曼, 激光拉曼根据原理又可分为色散型拉曼和傅里叶变换拉曼(FT-Raman)两类, 本文中把最初的色散型激光拉曼称为普通激光拉曼。以普通激光拉曼为基础, 后来又陆续衍生出FT-Raman、共焦显微拉曼、表面增强拉曼、便携式拉曼以及远程拉曼等多种激光拉曼光谱技术, 在生物诊断[7-10]、食品质量检测[11-12]、聚合物结构分析[13-15]等领域都有较为广泛的应用。国内外已将激光拉曼光谱应用于火炸药的分析检测, 但尚缺乏较为系统的综述。针对这一现状, 本文综述了以上几种激光拉曼光谱技术在火炸药分析检测领域的应用研究进展。
2 激光拉曼光谱技术在火炸药分析检测领域的应用 2.1 普通激光拉曼光谱普通激光拉曼光谱从20世纪80年代开始应用于火炸药的定性检测。与此前人们常用的红外光谱技术相比, 激光拉曼光谱可测量水溶液, 甚至可对带有透明包装的有机炸药进行检测[16]。Sinclair等[17]采用这项技术分析液态硝酸乙酯(NG)、太安(PETN)、黑索今(RDX)和三硝基甲苯(TNT), 发现这四种炸药分子中硝基的拉曼光谱特征峰分别出现在1291, 1292, 1274, 1358 cm-1处。可以看出, RDX和TNT很容易区分, 而NG与PETN的特征峰非常接近, 为了进一步区分, 可将二者分别吸附到硅胶上之后再用拉曼分析, 吸附后的NG在856 cm-1处有强的拉曼峰, 而PETN则在623 cm-1和873 cm-1处出峰。Thomas等[18]采用该技术可清晰地判断如叠氮酸(HN3)、四叠氮甲烷(C(N3)4)、肼(N2H4)、叠氮基四氮唑(CH4N8)等多种富氮类化合物的官能团组成。
除了鉴别炸药种类之外, 普通激光拉曼光谱还可以用来分析炸药的晶型、结构变化、粒度变化以及判断是否形成共晶等。
炸药的晶型不仅影响其流散性、堆积密度和机械强度, 而且会造成感度和输出能量的巨大差异[20]。火炸药晶型分析最常见的方法是粉末衍射, 可利用所测得的图谱得出晶型变化、结晶度、晶构状态、是否有混晶等信息, 但是在应用该方法时需注意粉末的细度, 研磨制备样品过程中容易发生晶型的转变。而激光拉曼光谱技术对样品要求低, 不需要研磨, 从而可有效避免转晶, 且出峰速度快[21]。Kholod等[19]通过结构分析及理论计算预测了四种不同晶型六硝基六氮杂异伍兹烷(CL-20)的拉曼特征峰的范围, 并与文献中实际测量的结果进行了对比, 如表 1所示。α-CL-20和γ-CL-20的预测值完全相同, 但在实际测量中二者的拉曼谱峰存在差别。理论上ε-CL-20低频段的谱峰和β-CL-20更相近, 说明二者空间结构类似, 实际情况也如此。无论理论值还是实际值, 除ε-CL-20外, 其它几种晶型均在300~250 cm-1之间有吸收峰, 以此可作为区分ε-CL-20和其它晶型的重要依据。理论上, 四种晶型CL-20的拉曼谱在1660~1260 cm-1范围内有峰, 而实际上在1600~1550 cm-1范围内出峰, 且不同晶型的出峰位置各不相同。除了γ-CL-20以外, 另外三种晶型理论上在1100~940 cm-1范围内有峰, 实际上这个峰出现在1090 cm-1附近, 且不同的是, β-CL-20比另两种晶型还多两个峰。因此可以判断, 由于不同晶型的空间构型不同, 分子内部的相互作用也不同, 进而会影响拉曼峰出现的位置; 理论预测值和实际值存在一定差异。
|
表 1 四种晶型CL-20的理论和实测激光拉曼谱峰的位置[19] Tab.1 Theoretical and measured Raman peak positions of four crystalline CL-20[19] |
火炸药对压力敏感, 受到外界压力时, 其空间结构甚至晶型可能发生改变[23], 通过普通激光拉曼光谱可以方便快捷地检测到这一变化。John等[24]研究了不同压力下三氨基三硝基苯(TATB)的拉曼光谱, 发现压力对峰的位置影响较小, 但在40~180 MPa范围内, 峰的宽度与压力呈线性关系。这是因为随着压力增大, 晶体的各向异性和分子间键相互作用增强, 会导致拉曼光谱低频峰的宽度微增。Kristina等[22]则发现当压力低于12 GPa时, PETN的拉曼峰随着压力升高而移向高频区, 峰强和带宽基本没有受到影响(图 1a); 当压力处于12~32 GPa范围内时, 随着压力增加, 峰强明显减弱, 有的峰甚至消失, 残余峰带宽变宽, 变得不易识别, 如图 1b所示; 当压力从高逐渐降低时, 拉曼图谱恢复如初, 如图 1c所示。出现这一现象的原因是:当压力在15.6~20.1 GPa之间时, PETN由δ立方体变为ε斜方六面体; 当压力增至26 GPa时, 又变为ζ斜方六面体; 当逐渐去除外界压力, 其结构又再次恢复为δ立方体。
粒度是粉体材料的重要物理性质, 火炸药粉体材料的粒度及其分布关系到其应用性能和行为[25]。粒度的大小通常由激光粒度仪、扫描电镜等方法表征, 与这些方法相比, 激光拉曼光谱可进行更快速的定性分析。Patel等[26]分析了CL-20、奥克托今(HMX)、RDX及TATB四种炸药晶体粒径变化对拉曼光谱峰强度的影响, 发现粒径变化对CL-20、HMX拉曼峰强度的影响较大, 对TATB和RDX的影响较小。CL-20经加水研磨, 当晶体粒径降低到200 nm以下时, 晶型由ε变成α型, 拉曼光谱发生显著的变化[27]。
共晶是由两种或两种以上的中性分子组分在分子间氢键或其他非共价键作用下以固定的化学计量比结合两成的、结构单元按次序重复排列的多组分分子晶体[28]。共晶炸药可以有效调控炸药性能, 因此, 研究共晶炸药具有重要意义。由于形成共晶的组分之间往往具有特殊的相互作用, 利用激光拉曼光谱可以区分两种物质的物理混合物和共晶。Cahill等[29]研究了三硝基氮杂环丁烷(TNAZ)、环糊精以及二者的共晶与物理混合物(1:1)的拉曼光谱, 如图 2所示。比较图 2中曲线a和c种曲线可以发现, TNAZ的一些特征峰在共晶中被放大或抑制, 而其在910 cm-1处的尖峰未发生偏移, 可能是由于环糊精的笼状结构使TNAZ有充足的空间而保持了部分结构; 环糊精最强的特征峰出现在477 cm-1处(曲线b), 而由于分子间的相互作用, 在TNAZ和环糊精的共晶中, 该峰发生偏移(曲线c); 与共晶不同的是, TNAZ/环糊精的物理混合物的拉曼光谱(曲线d)仅为两种物质谱图的物理叠加。与之相类似, CL-20和2, 4-二硝基甲苯(DNT)的共晶与纯物质相比, 拉曼光谱也发生了较大改变, CL-20中硝基的变形振动峰从836 cm-1偏移到808 cm-1, 2, 4-DNT则从862 cm-1偏移到841 cm-1, 这些偏移归因于二者分子氢键间的相互作用[30]。
|
图 2 低频范围内TNAZ(a)、环糊精(b)、TNAZ/环糊精共晶(c)以及TNAZ/环糊精物理混合物(d)的激光拉曼光谱图[29] Fig.2 Low-range frequencies of Raman spectra of TNAZ (a), cyclodextrin (b), TNAZ/cyclodextrin cocrystal (c) and TNAZ/cyclodextrin physical mixture (d) [29] |
激光拉曼光谱还可以用来研究同一物质在不同状态下分子间相互作用的变化。例如, 当TNT、2, 4-DNT、2, 6-DNT从固体转变为水溶液时, 即使两种状态的分子保持同样的构型, 拉曼光谱的峰宽、频率和相对强度也会由于溶剂化作用而发生改变[31]。
2.2 傅里叶变换拉曼光谱如上所述, 根据原理激光拉曼光谱可分为色散型拉曼和FT-Raman两类。色散型拉曼是利用光栅色散的原理得到光谱, 从紫外、可见到近红外波长范围内的激光器都可以用作激发光源; 而FT-Raman利用迈克尔逊干涉仪通过傅里叶变换得到拉曼光谱, 大多采用1064 nm的半导体激光器对作为激发光源[32-33]。普通激光拉曼光谱不能消除背景散射及样本对齐耗时的问题, 而FT-Raman可以。后者与前者相比, 具有扫描速度快、样品重现性好、光谱频率准确度高、信噪比高、能克服荧光干扰且采用近红外光可直接穿过生物组织获得组织内分子的有用信息等优点[34]。
Akhavan等[35]采用FT-Raman光谱对三种未知的爆炸物进行检测, 通过与标准谱图对比, 得出它们分别是RDX、PETN及PETN的混合物。Lewis等[36]将这项技术应用于含硝基炸药的分析, 获得了32种火炸药材料高质量的光谱, 其中大多数为首次报道。如表 2所示, 他们基于化学结构、反对称位置、对称硝基的伸缩振动和键轨道形式, 将这32种化合物分为硝酸酯、硝基芳烃和硝铵三类, 并将具有特殊结构的如混合炸药C4、Semtex等的光谱分别进行了讨论。可以看出, 同样是硝基, 在硝酸酯、硝基芳烃和硝铵三类化合物中, 硝基的对称和不对称伸缩振动的出峰位置均不同, 由此可以对含硝基炸药的种类进行区分。同为硝铵类, RDX和HMX分子中硝基的出峰位置非常接近, 由此可作为这一类炸药的共有特征峰。FT-Raman不仅可以检测单质药, 还可从C4、塞姆汀炸药(Semtex)等混合炸药中识别出能量组分。
Gupta等[37]用FT-Raman光谱对TNT、萘醌(NQ)、HMX和RDX进行结构分析, 如图 3所示, 虽然—NO2的伸缩振动峰相对较弱, 但C—H、C—N、N—N等化学键的振动峰强度大且尖锐, 可作为各自的特征峰予以鉴别。Zeng等[38-40]报道了用配有波长1064 nm的Nd:YAG激光器的FT-Raman分析O2P(N3)2、OP(N3)3、SP(N3)3、OC(N3)2等叠氮类化合物, 由于叠氮官能团具有强的拉曼信号, 将拉曼光谱与红外光谱数据进行对比和互补, 可以指明叠氮化合物主要峰的归属以及晶体结构。FT-Raman也可以用来表征共晶。例如, 在HMX/TNT的共晶中, TNT的峰基本不变, 而HMX的峰则发生明显转变甚至消失[41]。
|

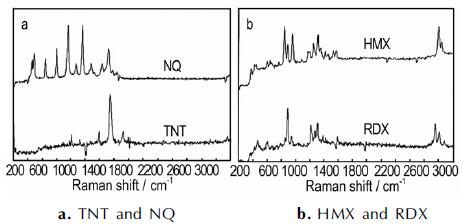

图 3 TNT、NQ、HMX和RDX的傅里叶变换拉曼光谱图[37] Fig.3 FT-Raman spectra of explosives TNT and NQ(a), HMX and RDX(b) [37] |
FT-Raman还可用作定量分析。以CL-20为例, 除ε-CL-20, 其余三种晶型的FT-Raman谱图在280~290 cm-1处都有峰, γ-CL-20在此处的峰最弱, 利用这一特点, Goede等[42]以284 cm-1处的峰面积为基准, 可分别确定β和ε、以及γ和ε两种晶型混合物中ε-CL-20的纯度。国内也有类似的报道[43-44]。
尽管FT-Raman具有诸多优点, 但也存在一定局限性。由于只能使用波长为1064 nm的近红外激光, 检测灵敏度受到一定限制; 高温时强烈的黑体辐射信号将掩盖傅里叶变换拉曼信号; 采用高功率的半导体激光器作激发光源, 水相会强烈吸收激光发射及拉曼信号; 分析深色样品时, 由于红外的热效应会产生激发能量的强吸收, 使得样品温度升高, 强背景辐射甚至可能导致样品降解。因此, 这项技术不适合测量水相、高温及深色样品[45]。
表 3列出了文献中报道的一些含硝基炸药的普通激光拉曼和FT-Raman的光谱数据。对于同种炸药, 尽管采用两种拉曼分析得到的出峰数目可能不同, 但仍然可以发现一些规律。例如, PETN的两种拉曼光谱基本上都有1610，1480，1292，860，640 cm-1这五个峰, 只是峰的位置会有一些偏移; TNT有四个主要的特征峰, 在1550，1358，1200，800 cm-1附近; CL-20至少有三个共同的特征峰, 在1629，1312，858 cm-1附近; 与之相类似, HMX在1250，985，850 cm-1附近有三个特征峰。RDX和2, 4-DNT的普通激光拉曼与FT-Raman光谱的数据则相差较大, 这可能是由于不同来源的样品品质差别较大造成的。在不同文献报道的RDX的FT-Raman光谱数据中, 均在1272 cm-1和1217 cm-1附近有峰。
|
|
表 3 一些含硝基炸药的普通激光拉曼和傅里叶变换拉曼光谱数据 Tab.3 Ordinary laser Raman and FT-Raman spectral data of some nitro explosives |
共焦显微拉曼光谱技术是将拉曼光谱与显微分析结合起来的一种技术, 又称显微拉曼。在光谱本质上, 显微拉曼与普通的激光拉曼没有区别, 只是在激光拉曼的光路中引进了共焦显微镜, 从而可消除来自样品离焦区域的杂散光, 形成空间滤波, 保证探测器能捕获到待测样品[46]。通过调节焦点的位置可以将激光聚焦于样品的不同深度, 实现微量样品的原位、无损分析[47]。Zapata等[48]使用显微拉曼对TNT、PETN、RDX等10种不同炸药的爆炸后残留物进行分析, 由于不同炸药及其衍生物有不同的键型, 根据拉曼谱图可确定残留物的种类, 证明这项技术非常适合分析毫克范围内的爆炸残留物。Ali等[49]采用50倍物镜将激光聚焦成为5 μm的光斑, 获得了隐藏在不同布料(天然聚合物、合成聚合物、染纺织品等)衣物中的体积小至5 μm3(质量大约为180 pg)的爆炸物PETN、TNT、硝酸铵及中间体六亚甲基四胺和季戊四醇的拉曼光谱信息, 如图 4所示。利用显微拉曼, 他们还获得了附着在人体手指甲表面及夹在指甲和指甲油之间的匹克量级爆炸物微粒的较高信噪比的拉曼光谱信息。
|
图 4 PETN(a), TNT(b), 硝酸铵(c), HMTA(d)和季戊四醇(e)的显微拉曼光谱图[49] Fig.4 Micro-Raman spectra of PETN(a), TNT(b), ammonium nitrate(c), HMTA(d) and pentaerythritol(e) [49] |
显微拉曼还可用于结晶品质和共晶的分析。栾洁玉等[50]研究了单晶HMX、球形化HMX和工业品HMX的结晶品质与显微拉曼光谱特征参数之间的关系。结果表明, 不同品质HMX的特征峰的半峰宽和相对标准偏差不同, 可利用这两个参数来评价结晶品质。半峰宽越接近5.19 cm-1, 相对标准偏差越小, 样品的结晶品质越高[51]。Shen等[52]通过显微拉曼光谱分析发现, 质量比为9:1的TATB与HMX的混合物在热二甲基亚砜中用蒸馏水重结晶后制得的样品的拉曼光谱与TATB、HMX各自的纯品相比, 特征峰发生偏移, HMX纯品在1567, 1310, 953, 835, 156 cm-1处的峰分别漂移到1569, 1313, 949, 830, 160 cm-1处, TATB纯品在1606, 1318, 1164, 882, 387 cm-1处的峰分别漂移到1609, 1310, 1168, 882, 382 cm-1, 推测可能是二者通过分子间氢键形成了共晶。
显微拉曼作为爆炸物痕量检测的一项重要技术, 在使用过程中需注意, 由于共焦系统会加大入射激光功率, 在获得较强拉曼信号的同时可能会造成样品损害; 此外, 测量过程中容易引发荧光, 带来干扰[53]。
表 4列出了文献中报道的一些火炸药和中间体的显微拉曼光谱数据。对同种物质, 不同文献报道的峰的数目可能有所差异, 不过常可发现一些共有的特征峰, 而用不同类型的拉曼分析得到的数据也具有一些共同的规律。例如, TNT的显微拉曼谱图包含了普通激光拉曼和FT-Raman共有的四个在1550, 1358, 1200, 800 cm-1附近的特征峰; 与之相类似, TATB的显微拉曼和普通激光拉曼谱图均在1605, 1320, 1193, 881 cm-1附近有峰; 对于PETN和HMX, 采用不同类型的拉曼分析, 特征峰个数和位置均相差不大。综上所述, 无论是显微拉曼, 还是普通激光拉曼或FT-Raman, 均可以作为火炸药及其中间体定性表征的一种手段, 它们的主要差别在于显微拉曼可用于痕量分析, 可检测尺寸仅有5~10 μm或者质量只有0.18 ng的样品。
|
|
表 4 一些火炸药及中间体的显微拉曼光谱数据 Tab.4 Micro-Raman spectral data of some explosives and their intermediates |
表面增强拉曼散射(SERS)效应最早是在1974年由Fleischman等[55]发现, 是指在特殊制备的一些金属良导体固体或其溶胶表面所吸附分子的拉曼信号比普通拉曼信号大大增强的现象, 核心在于SERS增强基底。早期的增强基底是通过电化学氧化还原循环法(EC-ORC)[4, 55-56]或真空沉积法制备[57-59]的, 虽然具有较好的增强效果, 但在不同区域的增强效果相差很大, 很难达到表面规整均一, 且这两种制备方法需要特殊的设备仪器, 适用性较窄。随后发展起来的金属溶胶法在一定程度上实现了增强效果相对均一的目标, 基于贵金属金或银纳米溶胶颗粒的SERS技术将拉曼光谱检测灵敏度提高了数百万倍, 从而可以获得常规拉曼光谱所不易得到的结构信息[60-61]。在火炸药领域, 这项技术被大量用于TNT等硝基化合物的痕量检测, 也可用于无机氧化物和过氧化物的检测。
根据Kneipp等[62]的研究, TNT本体或其甲醇溶液的普通激光拉曼光谱有六个特征峰, 包括1360 cm-1处一个很强的峰以及1648, 1570, 1204, 837, 752 cm-1处的峰, 如图 5c所示。当用银溶胶增强时, 将甲醇中TNT浓度降为10-2 mol·L-1, 只在800和1002 cm-1左右出现较强的拉曼峰, 如图 5a所示, 表明C—H的平面弯曲振动被选择性增强(增强约100倍), 而这种增强很可能是由于银溶胶对TNT的吸附作用导致溶胶粒子聚集造成的; 当用金溶胶增强时, 由于TNT和金溶胶之间的相互作用要小得多, 不会造成像银溶胶那样的情况, 因此, 所有的拉曼特征峰均被增强, 如图 5b所示, 检测限可达10-7 mol·L-1, 增强倍数约为105, 说明金溶胶更有利于痕量TNT的检测。
|

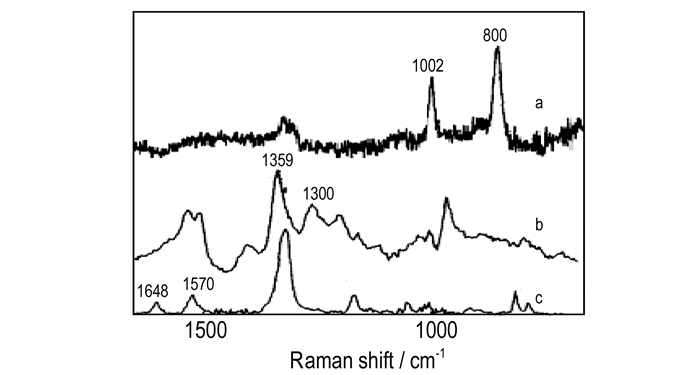

图 5 银溶胶增强的TNT(0.01M) (a)和金溶胶增强的TNT(1.5×10-4M) (b)的SERS光谱以及在甲醇溶液中TNT(1M)的拉曼光谱(c) [62] Fig.5 SERS of TNT(0.01M) on silver colloid (a), TNT(1.5×10-4M) on gold colloid(b) and Raman spectrum of saturated solution of TNT(1M) in methanol(c) [62] |
为了改善溶胶粒子的团聚现象, Zhang等[63]将银溶胶与TNT溶液及NaCl溶液混合后滴于玻璃片上晾干后再测量, 但同样由于TNT与银之间的相互作用, TNT的特征峰只是选择性地被增强, 且出现了很大的漂移, 特征峰由1616, 1533, 1360, 1210, 823, 792 cm-1变为1390, 1238, 1006 cm-1, 如图 6所示, 且NaCl和pH值对峰强度有很大影响。如果不加NaCl溶液, 甚至没有明显出峰; 把TNT溶液从中性调到碱性(pH=13), 信号大大增强, 检测限可达10-10 mol·L-1。
|
图 6 银溶胶增强的TNT(10-6M)的SERS光谱(a), TNT本体(b)和溶液的拉曼光谱(c)[63] Fig.6 SERS of 10-6M TNT in Ag colloids (a), Raman spectrum of bulk TNT (b) and blank TNT solution (c)[63] |
通过对银修饰改性, 可降低含硝基炸药与银之间直接的相互作用, 改善银溶胶的团聚, 从而改善SERS增强效果。Xu等[64]用L-半胱氨酸甲酯盐酸盐修饰后的银纳米粒子作为SERS的基底, 检测水中的2, 4-二硝基苯甲醚(DNAN), 由于修饰剂可与DNAN形成Meisenheimer络合物, DNAN所有的特征峰均被增强, 且峰位置基本未发生改变。在去离子水和自来水中的检测限分别为20 μg·L-1和0.1 mg·L-1, 自来水中的SO42-、Na+、Ca2+、Mg2+离子会抑制这种增强作用, CO32-、Cl-和K+离子则不影响。Shi等[65]以聚乙烯吡咯烷酮(PVP)作为带负电荷的稳定剂, 通过水热合成法制备银纳米线, 再以二乙基二硫代氨基甲酸酯(DDTC)修饰制成银纳米线薄膜, 以此为SERS的基底, 通过薄膜表面的静电作用快速捕获并检测无机氧化物和有机硝基炸药, 对高氯酸盐、次氯酸盐、硝酸盐、苦味酸和2, 4-二硝基苯酚的检测限分别为2.0, 1.7, 0.1, 45.8, 36.6 ng。
与银相比, 金的化学性质稳定得多, 因而是一种更为理想的SERS基底。Jamil等[66]把金纳米溶胶与半胱胺-TNT的Meisenheimer络合物混合后检测, TNT的特征峰出现在1613, 1350, 1215, 826 cm-1处, 检测限可低至10-7 mol·L-1。Sylvia等[67]用电化学方法对金箔粗糙化处理后, 作为增强基底, 检测TNT及其杂质2, 4-DNT和1, 3-二硝基苯(DNB), 三者的硝基的面外弯曲振动(820~850 cm-1)和伸缩振动(1300~1370 cm-1)均被增强, 但它们的硝基伸缩振动峰位置分别在1356, 1333, 1338 cm-1; 金箔基底用0.01 M碱液润湿后, 可检测2, 4-DNT溶液上方以及柴油污染后的土壤上方的含量为5.5×10-5 mol·L-1的2, 4-DNT蒸汽。Fang等[68]用这项技术对三过氧化三丙酮(TATP)固体加热后的蒸汽进行检测, 发现与普通激光拉曼相比, 灵敏度提高, 样品使用量降低, 检测限大大降低, 可达10-7 mol·L-1(蒸汽浓度), 谱峰强度与测试温度、恒温时间有关。Ko等[69]以多孔的氧化铝膜为载体, 用聚乙烯亚胺(PEI)对其进行改性使其变为带正电荷的载体, 再将用十六烷基三甲基溴化铵(CTAB)包裹的金纳米粒子填充到多孔氧化铝内, 以此作为SERS的基底, 对2, 4-DNT和TNT塑性炸药的检测限可低至5×10-21~1×10-20 mg, 对液态炸药六亚甲基三过氧化二胺(HMTD)的检测限为10-9 ng。
表 5列出了目前SERS技术在火炸药检测领域应用的研究概况。总的来说, 用银溶胶增强后, 检测物的特征峰倾向于减少且出峰位置变化较大, 经修饰后有所改善; 用金溶胶或金箔作基底, 检测物的特征峰大大增强, 峰的数目和位置变化不大。同样作为痕量检测手段, SERS技术与显微拉曼相比, 前者既可测量固体, 又可测量溶液以及蒸汽, 对爆炸物固体和溶液或蒸汽的检测限通常可达到10-9 mg和10-7 mol·L-1, 有时甚至更低; 而后者通常只限于固体样品, 检测限达不到那么低, 灵敏度要逊色很多。当然, 制备重复性好、操作方便、抗干扰性强的基底是SERS技术应用的关键。除了金、银这些贵金属外, Li、Na、K等自由电子金属[70]以及核壳结构[71]等新型材料表面也观察到较强的SERS效应, 未来可尝试应用于火炸药的分析检测, 降低成本。
|
|
表 5 SERS技术在火炸药检测领域的应用研究概况 Tab.5 Application of SERS technology in the field of explosive detection |
激光拉曼光谱技术由于设备因素对分析环境要求较高, 20世纪70年代以后, 随着高度灵敏的CCD检测系统、体积小且功率大的二极管激光光源、信号过滤整合的光纤探头、微弱信号检测、嵌入式设计应用等技术的出现和提升, 极大地推动了小型化、智能化、信息化便携式拉曼光谱仪的迅速发展[72]。其特点是便携性强、分析速度快、可在现场实时检测出上万种物质成分[73];可透过塑料容器检测, 但无法穿透金属或高密度物质[74]。
便携式拉曼光谱的峰强度与探测距离、激光功率、曝光时间等参数有关。Malka等[75]对硝酸钾、硝酸铵、DNT和TNT的研究发现, 四种物质的主拉曼峰(1054 cm-1和1350 cm-1)强度均与探测距离的平方成反比, KNO3和DNT的主峰强度还随激光功率和曝光时间的增加而增强。Moore等[76]在激光功率为300 mW、曝光20 s的实验条件下对TNT、HMX和TATB进行测试, 信噪比为100, 高于普通激光拉曼。蔡建刚[77]对TNT、RDX、HMX、PETN等12种国内炸药样品进行一次性实时扫描, 除黑火药外, 均可得到拉曼谱图。便携式拉曼光谱通常采用785 nm的单波长检测器, 在检测荧光背景小的样品时, 比1064 nm的激光器的信噪比高10~70, 但在检测荧光背景较强的火炸药时, 会受到严重干扰。为此, Christesen等[78]最近开发了一种785/1064 nm双波长手持拉曼系统, 前者主要用来检测无荧光背景以及有荧光背景但光谱受其影响较小的爆炸物, 后者主要用来检测荧光背景强的爆炸物。
目前国外已经生产出多种型号的便携式拉曼光谱仪, 但国内的生产厂家寥寥无几。由于进口价格昂贵, 其应用范围还主要局限在科研机构。
2.6 远程拉曼光谱出于对人类不宜或不易接触的物质探测的需要, 2005年, Carter等[79]在普通激光拉曼基础上发明了远程拉曼光谱探测系统。由于在较短波长下的检测灵敏度更高, 所以该系统选用波长为532 nm的Nd:YAG激光器。曝光时间越长, 拉曼峰的强度越大, 从而可以探测到更远距离的样品。当曝光时间为100 s时, 可探测到距离为27 m~50 m处的硅胶中含量为10-6级别的TNT、RDX、PETN、TATB等单质炸药。增大激光功率也可以增强信号, 但当激光密度大于3.4×105W·cm-2时, TNT会发生光降解和热分解; 而TATB即使在激光密度高达3×106 W·cm-2时, 仍然非常稳定。为了进一步加大拉曼光谱的检测距离, Londono等[80]在显微拉曼光谱仪上配备了可以产生更短波长(514.5和488 nm)的氩离子激光器, 可以获得距离为7 m的5 mg TNT及DNT的谱图, 经过与普通显微拉曼谱图对比, 证实了远距离测试的准确性和可行性。总的来说, 远程拉曼光谱的相关报道较少, 还有很长的路要走。
3 结论激光拉曼光谱技术是一种重要的无损、快速分析检测火炸药的手段。对同种爆炸物来说, 文献报道的不同类型激光拉曼光谱谱图有可能出峰数目不同, 位置有所差异, 但通常存在一些位置接近的共有特征峰, 个别情况下差异较大的有可能是不同来源的炸药样品品质不同造成的。总体而言, 激光拉曼光谱技术作为火炸药及其原料和中间体定性表征的一种手段, 不仅可以识别单质炸药, 还可以从混合体系中鉴别不同分子, 因而具有重要的应用前景。目前, 这项技术在火炸药分析检测领域的研究进展主要可概括为以下几个方面:
(1) 普通激光拉曼不仅可以对不同类型的火炸药定性识别, 还可以分析炸药的晶型、结构变化和粒度变化以及同一物质在不同状态下分子间相互作用的变化等。
(2) FT-Raman的灵敏度和信噪比较普通激光拉曼大大提高, 并可消除来自样品周围物质的拉曼散射及荧光干扰, 样品重现性好, 光谱频率准确度高, 不过不适合测量水相、高温及深色样品。
(3) 显微拉曼由于在普通激光拉曼的光路中引进了共焦显微镜, 从而可消除来自样品离焦区域的杂散光, 可检测尺寸仅有5~10 μm或者质量只有1.8×10-7 mg的固体样品。
(4) SERS技术通过某些基底对拉曼信号增强后, 可实现超级灵敏的痕量检测, 不仅可测量固体样品, 还可测量溶液以及蒸汽, 对爆炸物固体和溶液或蒸汽的检测限可达到10-9 mg和10-7 mol·L-1, 甚至更低。金溶胶和银溶胶是最常用的基底材料, 前者优于后者, 经修饰后的银基底的增强性能有所改善。
(5) 便携式拉曼为现场实时检测提供了极大方便, 但相比于大型拉曼仪器, 其灵敏度等还存在一定的局限性, 且国内的自主品牌寥寥无几, 主要依赖进口, 价格昂贵。
(6) 远程拉曼光谱的研究刚刚起步, 目前主要借助于能够产生较短波长的激光器以及增加激光功率和曝光时间来实现远程探测, 最远可检测到距离为50 m处的含量为10-6级别的单质炸药, 但较高的激光密度可能造成某些样品分解, 适用性有限。
未来研究方向为: (1)目前的报道主要以定性检测为主, 未来应着重研究激光拉曼光谱在火炸药定量分析中的应用; (2)制备增强倍数高、重复性好、操作方便、抗干扰性强的SERS基底; (3)进一步发展便携式拉曼。
