2. 北京理工大学理学院化学系, 北京 100081
2. Department of Physical Chemistry, School of Science, Beijing Institute of Technology, 100081, China
2, 4-二硝基苯甲醚(DNAN)的外观无色到黄色针状或单斜晶体,密度为1.34 g·cm-3,低于TNT的1.654 g·cm-3,微溶于水,溶于乙醇、乙醚、丙酮、苯等多数有机溶剂[1-2]。DNAN是一种熔铸不敏感载体炸药,具有冲击波感度低的特性[3],利用它的低感度可研制出钝感弹药(IM)应用的一类新型低感熔铸炸药[4]。作为一种最有潜力的熔铸介质,与TNT相比较而言,94~96 ℃的熔点对传统的蒸汽浇注工艺来说略微偏高。大量的研究发现[5-7],DNAN能与一定比例的N-甲基-4-硝基苯胺(MNA)形成低熔点共熔物,从而降低体系的熔点,Picatinny Arsenal的研究者将共熔体系的温度已经降至86 ℃左右,这与B炸药工艺温度相当,可采用现行的B炸药加工设备。从爆炸能量和密度角度出发,DNAN含有两个硝基,相对于TNT能量和密度损失最小[2]。目前,国外的研究者已经用DNAN/MNA熔融体系制备出了一系列PAX类熔铸炸药。如PAX-21,其收缩率大约只有B炸药的一半,而且浇注时体系粘度很低。另外,DNAN/MNA为基的熔铸炸药最明显的优点在于其杀伤力较高,如PAX-21虽然小规模板痕深度比B炸药略低,但是杀伤力比B炸药高25%[2, 8]。因此,DNAN被认为是TNT的最有前途的替代物。
在悬浮体中约有4%的RDX溶解于TNT中,致使悬浮体粘度增大[9],给炸药的可浇铸性带来较大影响。而关于RDX在DNAN熔融态中的溶解度测定与关联则未见报道,一般的溶解度测定方法有激光法[10]、分光光度法[11]等,不适用于高温状态下的熔融体系的溶解度测试。为此,本实验以高效液相色谱法为分析手段,通过对358~371 K范围内的DNAN/MNA/RDX熔铸炸药进行取样分析,拟合出RDX在DNAN/MNA低共融体系中的溶解度与温度关联曲线,以期为DNAN/MNA体系的熔铸炸药配方设计与熔铸工艺提供帮助。
2 实验部分 2.1 试剂与仪器2, 4-二硝基苯甲醚(DNAN),纯度95%,兴达化工有限公司提供;N-甲基-4-硝基苯胺(MNA),纯度99%,J&K CHEMICAL LTD提供;整个试验的低共熔物体系DNAN/MNA质量百分比为98/2,熔点为86 ℃;环三甲基三硝胺(RDX),纯度99%,国营805厂提供,丙酮,化学纯,成都市联合化工试剂研究所;乙腈,甲醇,HPLC级,Merk公司。Waters公司高效液相色谱仪;六通进样阀;循环式恒温水浴,HGYC-40,重庆汉瞻。

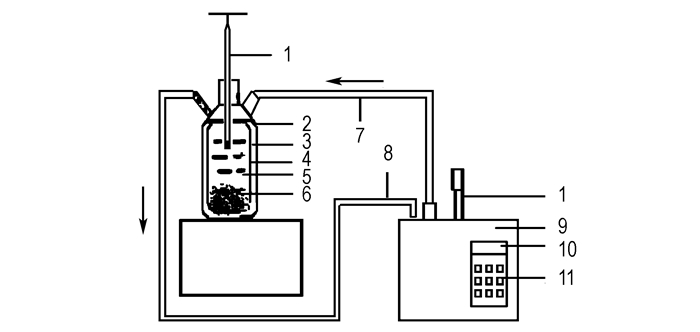

2.2 实验过程 2.2.1 熔铸样品的制备本研究特制的夹套式恒温器,是制样的关键设备,它由导热性能良好的铝合金制成,由循环式恒温水浴来控制夹套中循环水温度。在恒温器中央开口处安置了一台数显热电偶,实时精确监控熔融体系的温度。其装显示意图如图 1所示。制样时,首先打开水浴并加热,通过控制面板设定所需的水浴温度,当水温达到实验温度时,开启循环水以预热恒温器。向恒温器中加入一定量的DNAN,MNA和稍稍过量的RDX,用木棒搅拌溶解。当体系完全熔化以后,确保热电偶的传感器完全浸没在熔融液中。当体系的温度到达预设温度,并稳定一定时间不变,准备取样。用洁净的牛角勺取上层熔液约0.5~1.0 g,将冷却后的固体完全转移至称量皿并精确称重。此时,热电偶的读数为体系的实际温度,计为点1。继续升温,采用同样的方法,取不同温度点的样品,每个点取平行样。
用色谱纯乙腈将所取样品在50 mL烧杯中充分溶解后,转移至100 mL的容量瓶。将烧杯用10 mL左右乙腈清洗3~4次,洗液一并转移至容量瓶中。放置恒温后,用滴管滴加乙腈定容至刻度线,容量瓶分别贴好标签准备进行液相色谱分析。
2.3 色谱分析 2.3.1 分析条件的确立样品溶液成分以DNAN、MNA和RDX为主,参照文献[12-13]中硝胺的分析方法,检测波长选为215 nm。乙腈-水体系作为色谱流动相探索色谱分析条件,考察了乙腈-水的不同体积比对DNAN和RDX分离的效果。调节流动相中乙腈的含量分别为90%、70%和50%的时候,色谱图拖尾现象较为严重,RDX的分离效果不理想,并且始终有杂峰的干扰。随后,流动相换为甲醇-水体系,并且考察了一系列甲醇-水的体积比对分离效果的影响。实验中发现,当甲醇的体积为60%时,样品峰形良好,RDX与DNAN达到完全基线分离,分离度RS=1.5, 而且没有杂峰的干扰,RDX的保留时间tR为4.3 min,1.0 mL·min-1流速下的分析时间合适。综合各方面的因素,确定最佳色谱分析条件为:甲醇-水(体积比6/4)为流动相,流速1.0 mL·min-1,检测波长为254 nm,在硅胶柱上分离并检测DNAN/MNA和RDX。

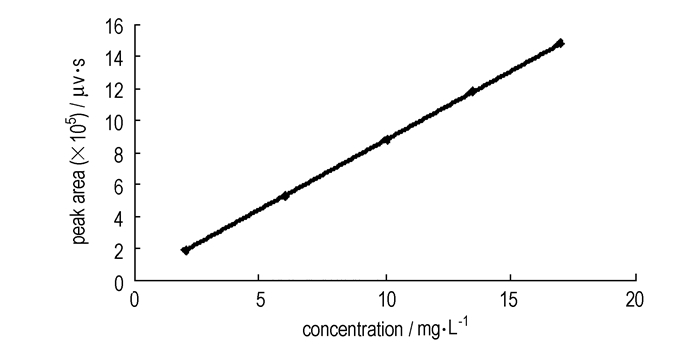

2.3.2 标准曲线的建立首先,将所有待测样品进行液相色谱分析,每个样品重复进样三次,记录色谱图。峰面积相对偏差小于3%,根据色谱工作站定量曲线粗略计算待测样品中RDX浓度范围。根据结果确定精确定量所需RDX标准溶液的配制浓度范围。用万分之一天平分别精确称取1.025, 2.985, 5.030, 6.735, 8.500 mg RDX标准品,在50 mL容量瓶中,用乙腈配制成一系列标准溶液。分析条件下RDX在2.050~17.00 mg·L-1的浓度范围内线性关系良好,回归方程为y= 86555x+12727,R2=0.9999,n=5。以浓度为横坐标,峰面积为纵坐标,建立了RDX定量分析的标准曲线, 如图 2所示。每个浓度重复进样五次,系统误差小于1.45%,样品中RDX响应值在标准溶液浓度范围内,定量结果准确可靠。如果待测样品浓度范围超出线性区间,应该稀释后进行测定。此外,为了保持测试的精确性,应当定期用标准溶液对曲线进行校正。
溶解度S定义为100 g熔融DNAN所能溶解RDX的质量。
$ S = 100 \times {m_1}/\left( {{m_2} - {m_1}} \right) $ | (1) |
$ {m_1} = A \times V $ | (2) |
由(1)、(2)式得,溶解度S与RDX分析浓度A之间的关系为:S=100×AV/(m2-AV)
式中,m1为样品中RDX的质量,g;m2为样品的取样质量,g;A为RDX分析浓度,g·mL-1; V为样品定容体积, mL。样品的取样质量m2和定容体积V已知,因此,只需测定出样品溶液中RDX的浓度A,便可以换算出RDX在DNAN中的溶解度S, g。
3 结果与讨论 3.1 RDX粒径对溶解度的影响考察了粒径为5 μm和100 μm的RDX颗粒对溶解度的影响。体系温度设定为95 ℃,间隔5 min的时间取样,液相色谱的分析结果表明,体系温度和取样时间相同的情况下,测得粗、细颗粒RDX在熔药中的溶解度均为(10.1±0.2) g。说明RDX颗粒的大小对溶解度几乎不影响,分析认为RDX颗粒在DNAN/MNA体系熔液中的溶解平衡速度比较快,5 μm与100 μm颗粒状的RDX在熔药中几乎同时达到了饱和状态,但考虑RDX粗颗粒相对细颗粒在熔液中沉降速度快一些,有利于在溶解平衡后取样的准确性和一致性。
3.2 平衡时间的确定平衡时间是RDX溶解并均匀分布于DNAN/MNA熔融体系中所需的时间。平衡时间太短,不利于体系的固液平衡,影响测试结果的准确性。升温时,沉降于恒温器底部的RDX溶解后,如时间过短,RDX溶解的部分熔液并未完全扩散均匀,将会导致测定值偏低;降温时,冷却生成的细小RDX结晶来不及沉降至熔液底部,将导致测定值偏高。平衡时间过长,则会延长试验周期,增加试验成本。此外,DNAN有一定的呼吸粘膜表面刺激毒性[14-15],长时间暴露在DNAN蒸汽环境中,对实验人员的健康十分不利。

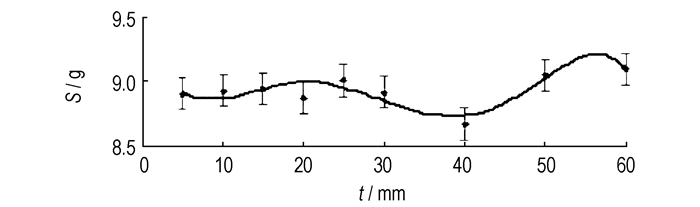

考察了平衡时间对RDX在DNAN/MNA熔液中溶解度的影响。根据初步判断,在溶解初期,RDX在DNAN/MNA中溶解度变化较快,在达到一定时间后逐渐趋于平衡状态,所以在本溶解度试验中,前六个取样点的取样间隔时间为5 min,以后的取样点间隔时间为10~20 min,整个取样过程历时1 h。液相色谱分析测试结果如图 3所示(系统误差为1.4%,n=9)。从图 3中可知在温度保持不变的条件下,取样时间大于5 min时,平衡时间对RDX在熔液中的溶解度影响不大,分析认为一方面RDX在DNAN/MNA体系中溶解较快,能够在较短时间内达到固-液平衡状态;另一方面说明DNAN共熔体系的粘度可能较小,RDX在其中的沉降速度较快,不会因为RDX悬浮在熔液中,取样时对溶解度的测定产生影响。综合考虑各方面影响因素,在确保RDX在DNAN/MNA溶解体系中充分扩散、浓度均匀的情况下,取样时间选取30 min为宜。

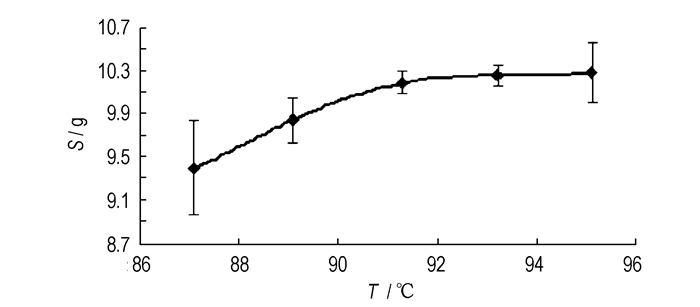

为利于RDX在饱和熔液中的快速沉降,同时保证测试结果的准确性和一致性,选取粗颗粒的RDX,体系平衡时间为30 min;根据熔铸工艺温度需求,拟分别在87,89.1,91.3,93.2,95.3 ℃这五个温度点取平行样分析,采用液相色谱分析方法,每个温度点分析四次,系统误差分别为5.7%、2.1%、0.9%、0.5%和2.2%,用2.3.1的公式换算后,RDX在熔融的DNAN/MNA体系中的溶解度结果如图 4所示。
从图 4可以看出,RDX在DNAN/MNA中的溶解度随着温度的升高而增大,在87~91.3 ℃区间内,RDX溶解度随着温度的升高而增大的幅度较大,在91.3~95.1 ℃区间内,溶解度增加的幅度趋缓,其最大的溶解度达10.28 g,是RDX在TNT中的溶解度的2倍多[9]。如果RDX在液相载体如TNT、DNAN/MNA中溶解度溶解度较大时,在凝固过程中RDX发生重结晶,使得RDX晶体形状发生变化,形成板状极不规则的结构,造成悬浮体的粘度增大,在铸装工艺过程中发现,RDX/TNT的熔融体系使用时尤其在反复使用时,粘度增加十分明显。说明该计算结果与实际结果一致。
4 结论(1) 建立了RDX浓度在2.050~17.00 mg·L-1范围内的标准曲线,在本文建立的液相色谱分析条件下,RDX在测定浓度范围内线性关系良好,回归方程为y=86555x+12727,R2=0.9999,n=5。
(2) 用液相色谱法测定了一系列温度下RDX在DNAN/MNA低共熔体系中的溶解度,并拟合出温度-溶解度关系曲线,在试验范围内最大溶解度达到每100 g DNAN/MNA体系中溶解10.28 g的RDX炸药。
(3) RDX在DNAN低共熔体系中溶解速度较快,在时间、温度等因素相同的情况下,RDX颗粒度大小对溶解度几乎没有影响。DNAN/MNA低共熔体系粘度比较小,RDX在熔液中沉降速度较快,在其他因素相同的情况下,平衡时间的长短对溶解度的影响较小。
[1] |
Phil J. Davies and arthur provatas. characterisation of 2, 4-dinitroanisole: an ingredient for use in low sensitivity melt cast formulations. DSTO-TR-1904[R]. Defence Science and Technology Organisation (Australian).
|
[2] |
John Niles, Daniel Doll. Development of a practical reduced sensitivity composition B replacement[C]//32th International Annual Conference of ICT, Karlsruhe, Germany, 2001. 28-1~28-8.
|
[3] |
王浩, 王亲会, 黄文斌, 等. DNAN降低DNTF冲击波感度研究[J].
含能材料, 2010, 18(4): 435-438. WANG Hao, WANG Qin-hui, HUANG Wen-bing, et al. Shock Sensitivity of DNTF reduced by using DNAN[J]. Chinese Journal of Energetic Materials(Haineng Cailiao), 2010, 18(4): 435-438. |
[4] |
张光全, 董海山. 2, 4-二硝基苯甲醚为基熔铸炸药的研究进展[J].
含能材料, 2010, 18(5): 604-609. ZHANG Guang-quan, DONG Hai-shan. Review on melt-castable explosives based on 2, 4-dinitroanisole[J]. Chinese Journal of Energetic Materials(Haineng Cailiao), 2010, 18(5): 604-609. |
[5] |
Doll Daniel W, Hanks Jami M, Highsmith Thomas K, et al. Reduced sensitivity melt-cast explosives: World Patent WO01/46092[P]. 2001.
|
[6] |
Doll Daniel W, Hanks Jami M, Allred Alan G, et al. Reduced sensitivity melt pourable TNT replacements: World Patent WO03/0002486[P]. 2003.
|
[7] |
Doll Daniel W, Hanks Jami M, Allred Alan G, et al. Reduced sensitivity melt pourable Tritonal replacements: World Patent WO03/0002485[P]. 2003.
|
[8] |
Fedoroff B T. Dictionary of explosives, ammunition and weapons (german section). Picatinny Arsenal Technical Report 2510[R]. 1958.
|
[9] |
周怀德.
炸药精密装药技术[M]. 《强激光与离子束》杂志社, 1999.
|
[10] |
常俊芳, 刁莹. 黑索今在丙酮-水混合溶剂中介稳区的测定及关联[J].
上海化工, 2011, 36(1): 18-22. CHANG Junfang, DIAO Ying. Measurement and correlation of RDX metastablezone in acetone-water mixture[J]. Shanghai Chemical Industry, 2011, 36(1): 18-22. |
[11] |
闻利群, 张树海. 黑索今炸药在超临界二氧化碳中溶解特性的实验研究[J].
含能材料, 2006, 14(3): 178-180. WEN Li-qun, ZHANG Shu-hai. RDX's Solubility in supercriticalcarbon dioxide[J]. Chinese Journal of Energetic Materials(Haineng Cailiao), 2006, 14(3): 178-180. |
[12] |
娄忠良, 孟子晖, 孟文君, 等. 高效液相色谱法分离TAT和TRAT[J].
火炸药学报, 2010, 18(2): 226-228. LOU Zhong-liang, MENG Zi-hui, MENG Wen-jun, et al. Separation of TAT and TRAT using HPLC[J]. Chinese Journal of Explosives & Propellants, 2010, 18(2): 226-228. |
[13] |
刘永刚, 陈曙东, 罗顺火. 多组分炸药混合物中CL-20的高下液相色谱测定[J].
化学研究与进展, 2000, 12(4): 446-448. LIU Yong-gang, CHEN Shu-dong, LUO Shun-huo. An HPLC method for analysis of CL-20 in an explosive mixture[J]. Chemical Research and Application, 2000, 12(4): 446-448. |
[14] |
Dodd D E, McDougal J N. Recommendation of an occupational exposure level for PAX-21. AFRL-HE-WP-TR-2001-0103[R]. 2002.
|
[15] |
Darol Dodd, Mike Ivankoe, Pamela Ferlazzo, et al. PAX-21 reduced sensitivity energetics toxicology[C]//Insensitive Munitions & Energetic Materials Technology Symposium (IMEMTS 2001), October 8-11, 2001, Cité Mondiale Bordeaux, France.
|

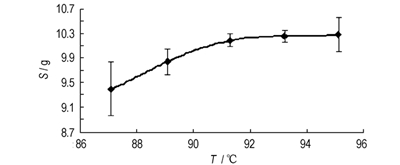

The solubility of RDX in DNAN/MNA as a function of temperature was evaluated based on the method of high performance liquid chromatography.
