氨基四唑类化合物是一类重要的富氮杂环化合物, 在医学、农业及含能材料等领域应用广泛。在医学领域, 可用作抗过敏药、抗菌药[1]及抗肿瘤药[2]; 在农业方面, 可用作杀虫剂、除草剂及植物生长调节剂[3]; ,氨基四唑类含能化合物具有正生成焓高、密度高及热稳定性好的优点[4-5], 表现出优良的爆轰性能及较好的安全性, 因而在含能材料领域可在一定程度上缓解传统CHNO类炸药能量与安全性的矛盾。
5-氨基四唑(5-ATZ)是一种受到广泛关注的氨基四唑类化合物。尤其在含能材料领域, 由5-ATZ可以制备偶氮四唑肼、5-氨基四唑胍等可以用于汽车安全气囊的气体发生剂[6]; 5-ATZ也可作为添加剂应用于低特征信号火箭推进剂中[7]; 5-ATZ还可作为配体以制备含能配合物, 如可用作起爆药的二银氨基四唑高氯酸盐等[8]; 杜志明等[9]优化了利用5-ATZ作为阳离子制备5-氨基四唑硝酸盐的工艺, 产物表现出优良的表面性能及较低的吸湿性。
2-氯-4氨基-3, 5二硝基吡啶和2-氨基-6-氯-3, 5-二硝基吡啶分子中相邻硝基、氨基的结构有利于形成分子内及分子间氢键从而提高化合物的密度和熔点[10], 而5-ATZ爆轰性能优良(D=8900 m·s-1)[5], 且感度低于黑索今(RDX)。因此, 本研究设计以两种吡啶类含能中间体与5-ATZ经缩合反应合成出两种耐热性较好的新型含能材料2-(5-氨基-四唑-1-基)-4-氨基-3, 5-二硝基吡啶(1)和6-(5-氨基四唑-1-基)-2-氨基-3, 5-二硝基吡啶(2)(Scheme 1), 为吡啶类及唑类含能材料的研究提供参考。
|

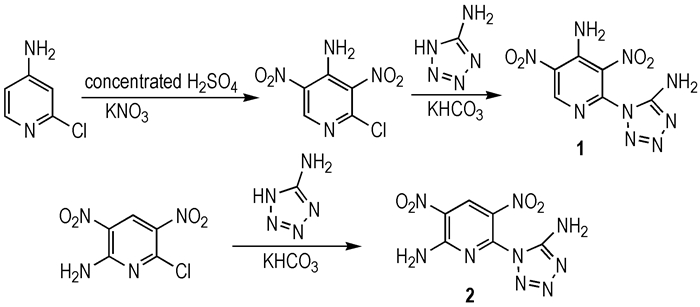

Scheme 1 Synthetic route of 1 and 2 |
试剂:2-氯-4-氨基吡啶, 上海嘉辰化工有限公司; 5-氨基四唑, 自制[11]; 2-氨基-6-氯-3, 5-二硝基吡啶, 自制[12]; 无水乙醇, 硝酸钾, 碳酸氢钾均为分析纯, 成都市科龙化工试剂厂; 浓硫酸, 溧阳市东方化学试剂有限公司。
仪器:Bruker-Avance DRX 500 MHz核磁共振仪(瑞士); 岛津IRPrestige-21型傅里叶变换红外分光光度计型红外光谱仪(日本); Finnigan TSQ Quantum ultra AM型质谱仪(美国); X-4熔点仪(温度未校正, 巩义市)。
2.2 合成路线 2.3 实验过程 2.3.1 2-氯-4-氨基-3, 5-二硝基吡啶的合成室温下, 于100 mL三口烧瓶中加入60 mL 98%浓硫酸, 磁力搅拌下缓慢加入5.0 g(39 mmol)2-氯-4-氨基吡啶, 待其完全溶解后, 于30 min内缓慢加入11.8 g(117 mmol)硝酸钾。继续搅拌20 min至溶液澄清, 然后缓慢升温至60 ℃恒温反应5 h。停止反应, 待反应体系冷却至室温后, 搅拌下缓慢倒入碎冰中, 大量橙色固体即刻析出, 抽滤, 冷水洗涤三次, 将所得固体用丙酮/乙酸乙酯重结晶得黄色固体5.5 g。收率:65%;m.p.105~108 ℃(文献[13]m.p.106~109 ℃); 1H NMR(DMSO-d6, 500 MHz)δ:8.97(s, 1H), 8.50(s, 2H); IR(ν/cm-1):3441(NH2), 3401(NH2), 3341, 3295, 1621, 1525(NO2), 1465, 1355(NO2), 1254, 1211, 1131, 969, 891, 83;MS(ESI) m/z:216.91:218.89=3:1[M-H]。
2.3.2 2-(5-氨基-四唑-1-基)-4-氨基-3, 5-二硝基吡啶(1)的合成将0.3 g(3.5 mmol)5-氨基四唑溶于15 mL乙醇中, 加入0.35 g(3.5 mmol)KHCO3, 分批加入2-氯-4-氨基-3, 5-二硝基吡啶0.77 g(3.5 mmol), 室温下反应4 h, 大量黄色固体析出, 过滤, 将所得固体用甲醇/乙酸乙酯重结晶得黄色固体0.6 g, 收率64%;熔点304 ℃(dec.)。1H NMR(DMSO-d6, 500 MHz): 9.02(s, 2H, NH2), 8.93(s, 1H), 6.46(br, 2H, NH2 tetrazole ring); 13C NMR(DMSO-d6, 125 MHz):152.44, 151.88, 150.73, 145.93, 124.63, 116.71;IR(ν/cm-1):3402(NH2), 3297(NH2), 3197(C—H), 1614, 1575(芳环), 1545(NO2), 1517, 1479, 1361(NO2), 1252, 1078, 973(tetra-zole ring), 845, 785, 764, 716, 637;元素分析:C6H5N9O4(%), 计算值(实测值):C, 26.97(27.01); H, 1.89(1.91);N, 47.19(47.16); MS(ESI) m/z:265.94[M-H]。
2.3.3 6-(5-氨基四唑-1-基)-2-氨基-3, 5-二硝基吡啶(2)的合成将0.3 g(3.5 mmol)5-氨基四唑溶于15 mL乙醇中, 加入0.35 g(3.5 mmol)KHCO3, 分批加入2-氨基-6-氯-3, 5-二硝基吡啶0.77 g(3.5 mmol), 室温下反应5小时, 过滤, 柱层析分离(甲醇:乙酸乙酯=1:4), 得黄色固体0.39 g。收率41%, 熔点310 ℃(dec.)。1H NMR(DMSO-d6):9.23(s, 1H), 9.09(s, 1H), 8.84(s, 1H); 13C NMR(DMSO-d6, 125 MHz):153.91, 143.68, 135.11, 129.13, 121.00;IR(ν/cm-1):3404(NH2), 3158, 3078(C—H), 1629(芳环), 1538(NO2), 1349(NO2), 965(tetrazole ring), 839, 776, 610;元素分析:C6H5N9O4(%), 计算值(实测值):C, 26.97(27.03);H, 1.89(1.92);N, 47.19(47.14); MS(ESI)m/z: 265.95[M-H]。
3 结果与讨论 3.1 爆轰性能计算爆速与爆压是衡量炸药爆轰性能的传统指标, 高爆速及高爆压标示着炸药将具有更大的威力; 氧平衡表示炸药中的氧能够使炸药中的碳、氢完全爆燃的程度, 炸药一般都是负氧平衡的, 越高的氧平衡值甚至是零氧平衡将更有利于炸药的爆轰性能。Rothstein[14]曾由公式(1)~(3)计算了多种CHNO类炸药的爆速及爆压, 并与实测值比较, 平均误差分别小于±2.3%和±5.5%, 据此, 由公式(1)~(3)计算了两种炸药及高能钝感炸药TATB的爆速、爆压, 并由公式(4)计算了两种炸药及TATB的氧平衡, 结果见表 1。
| $ D = \frac{{F-0.26}}{{0.55}} $ | (1) |
| $ \begin{array}{l} F = \\ 100 \times \frac{{n({\rm{O}}) + n({\rm{N}})-n({\rm{H}})/2n({\rm{O}}) + A/3-n({\rm{B}})/1.75-n({\rm{C}})/2.5 - n({\rm{D}})/4 - n({\rm{E}})/5}}{{{M_W}}} - G \end{array} $ | (2) |
|
表 1 两种新型含能化合物及TATB的爆轰性能计算结果 Tab.1 Computational detonation performances for two new energetic compounds and TATB |
式中, D为爆速, km·s-1; F为活度系数; MW为摩尔质量; A=1, 化合物具有芳香性; 否则, A=0;n(O)为氧原子的数目; n(N)为氮原子的数目; n(H)为氢原子的数目; n(B)为将化合物完全转变为CO2和H2O之后剩余的氧原子数; n(C)为碳氧双键C＝O的数目; n(D)为碳氧单键C—O—R的数目, 其中R=—H, —NH4或—C等; n(E)为硝酸根离子的数目, 包括硝酸酯或者硝酸盐; G=0.4, 化合物为液体; G=0, 化合物为固体; 由公式(2.1)计算得爆速, 根据公式(2.3)进一步计算爆压:
| $ p = \frac{{93.3D-456}}{{10}} $ | (3) |
式中, p, 爆压, GPa; D是由式(1)计算所得爆速, km·s-1。
依据公式(4)可计算CaHbOcNd类炸药氧平衡:
| $ OB = \frac{{c-\left( {2a + b/2} \right)}}{M} \times 16 $ | (4) |
式中, OB为炸药的氧平衡; 16为氧的相对分子质量, g·mol-1; M为炸药的相对分子质量, g·mol-1。
由表 1可知, 与TATB对比, 两种新型含能化合物的爆速及爆压相同, 分别为8.18 km·s-1、30.7 GPa, 略优于TATB; 氧平衡皆为-62.9%, 比TATB略差。
3.2 热性能在N2流速为30 mL·min-1, 升温速率为10 ℃·min-1, 升温区间为50~500 ℃条件下得到了两种新型含能化合物的DSC和TG曲线, 如图 1、图 2所示。
|

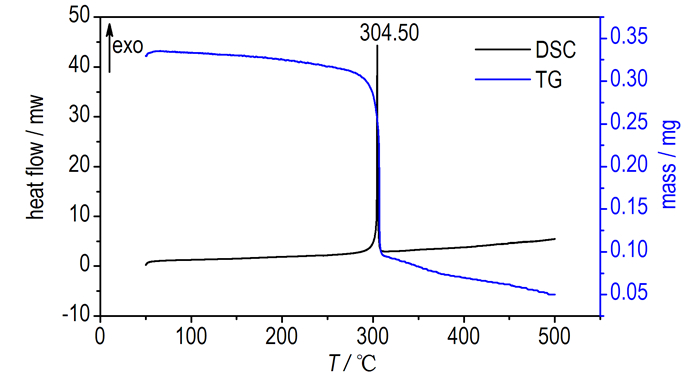

图 1 2-(5-氨基-四唑-1-基)-4-氨基-3, 5-二硝基吡啶(1)的TG和DSC曲线 Fig.1 TG and DSC curves of 2-(5-amino-tetrazol-1-yl)-3, 5-dinitro-pyridin-4-ylamine |
|

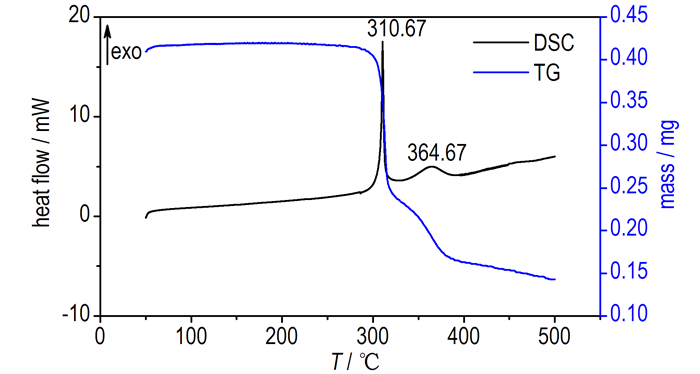

图 2 6-(5-氨基四唑-1-基)-2-氨基-3, 5-二硝基吡啶(2)的TG和DSC曲线 Fig.2 TG and DSC curves of 6-(5-amino-tetrazol-1-yl)-3, 5-dinitro-pyridin-2-ylamine |
由图 1可以看出, 化合物1的DSC曲线上有一个尖锐放热峰, 峰值温度为304.5 ℃, 曲线积分得其分解热为279.16 kJ·mol-1; TG曲线表明, 化合物1的热失重主要发生在280~325 ℃, 共失重71%。
由图 2可以看出, 化合物2的DSC曲线上有两个放热峰, 可能是因为其热分解分为两个过程, 第一个峰为放热尖峰, 峰值温度为310.67 ℃, 第二个峰为放热宽峰, 峰值温度为364.67 ℃, 曲线积分得其分解热分别为235.52 kJ·mol-1和119.08 kJ·mol-1, 共计354.60 kJ·mol-1; TG曲线表明, 化合物2的热失重分为两个阶段, 第一个阶段为:285~324 ℃, 失重41.5%;第二个阶段为324~415 ℃, 失重23.5%, 共失重65%。两种化合物的TG曲线与DSC曲线一致。比较可以得出, 化合物2的耐热性能更好, 热分解放热量也更高。
4 结论(1) 设计合成出两种新型含能化合物2-(5-氨基-四唑-1-基)-4-氨基-3, 5-二硝基吡啶(1)和6-(5-氨基四唑-1-基)-2-氨基-3, 5-二硝基吡啶(2), 利用核磁、质谱及红外对其进行了结构表征。
(2) 计算得知, 两种化合物具有相同的爆速、爆压及氧平衡, 其值分别为8.18 km·s-1, 30.7 GPa和-62.9%。利用TG和DSC热分析法研究了两种化合物的热性能, 化合物1的热分解峰值温度为304.50 ℃, 热失重温度变化范围为280~325 ℃, 共失重71%;化合物2的初始分解温度为310.67 ℃, 热失重温度变化范围为285~415 ℃, 共失重65%。两种含能化合物都具有良好的热稳定性及放热量。
