呋咱类化合物因其具有能量高、密度高、富含氮、分子稳定性好等特点已成为含能材料领域的研究热点[1-3]。研究表明, 在分子结构中引入偶氮基有利于提高化合物的生成焓[4]。偶氮呋咱化合物由于其高氮含量、高生成焓、燃烧无残渣、无污染等优点, 可广泛用于炸药、高燃速推进剂和烟火技术领域[5-7]。本课题组以3, 4-双(3′-氨基呋咱-4′-基)呋咱为原料(BATF)[8-9], 利用其氨基的反应活性, 可合成一系列新型含能化合物如3, 4-双(3′-硝基呋咱-4′-基)呋咱(BNTF)、7H-三呋咱并[3, 4-b: 3′, 4′-f:3″, 4″-d]-氮杂环庚烯, 7-氨基-三呋咱并[3, 4-b: 3′, 4′-f:3″, 4″-d]-氮杂环庚烯、三呋咱并氧杂环庚三烯[10-13]。
本研究利用BATF中氨基的反应活性, 在酸性条件下经高锰酸钾氧化, 合成了未见文献报道的含能化合物3, 3′-偶氮双(3-氨基三呋咱)(ABATF), 并采用红外光谱、核磁共振、元素分析和质谱等表征了目标化合物及其中间体的结构; 探讨了ABATF质谱裂解机理, 并研究了氧化反应加料时间、温度、BATF和KMnO4摩尔比等关键因素对反应收率的影响, 确定了最优反应条件; 采用差示扫描量热法(DSC)和热重-微商热重(TG-DTG)研究了ABATF的热分解过程; 通过理论计算获得了ABATF主要的物化与爆轰性能, 以期为应用研究提供必要的数据。
2 实验部分 2.1 主要仪器与试剂仪器: NEXUS870型傅里叶变换红外光谱仪, 美国热电尼高力公司; AV500型(500 MHz)超导核磁共振仪, 瑞士BRUKER公司; Vario EL-Ⅲ型元素分析仪, 德国EXEMENTAR公司; LC-2010A液相色谱仪, 日本岛津公司; TA2950热重仪, 美国Nicolet公司; DSC-60型差示扫描光谱仪, 德国Netzsch公司; GCMS-QP2010型质谱仪, 日本岛津公司。
试剂:浓盐酸(36%), 工业级, 西安福晨化学试剂有限公司; KMnO4, 分析纯, 天津市科密欧化学试剂有限公司; BATF自制[8]。
2.2 实验过程 2.2.1 合成路线
|

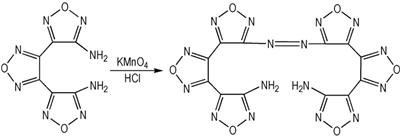

Scheme 1 Synthetic route of ABATF |
搅拌下, 将4.0 g (17mmol) BATF加入50.0 mL(36 %)盐酸中, 缓慢滴加2.7 g (17 mmol mol)高锰酸钾水溶液, 滴加时间为20 min, 滴加完毕升温至50 ℃反应5 h, 冷却、过滤、干燥得黄色固体3.2 g, 收率为82 %, 纯度98%(HPCL)。1H NMR(DMSO-d6, 500 MHz), δ: 6.65(s, H, NH); 13C NMR(DMSO-d6, 125 MHz), δ:162.54, 155.88, 144.59, 142.58, 137.97, 136.01; MS(EI)m/z(%): 468(M+, 11), 438(11), 411(14), 206(10), 149(18), 96(23), 69(21), 58(60), 30(100); IR(KBr, ν/cm-1): 3480, 3340(—NH2); 1641, 1607, 1391, 1156(呋咱环) Anal.Calcd for C12H4O6N16(%): C 30.76, N 47.86, H 0.855; found C 30.65, N 47.92, H 0.831。
3 结果与讨论 3.1 红外分析(IR)ABATF的红外谱图(图 1)中3480 cm-1, 3340 cm-1处有两个尖锐的吸收带, 为N—H伸缩振动; 1482 cm-1, 1434 cm-1为N—H的面内变形振动; 866 cm-1, 699 cm-1为N—H的面外的弯曲振动; 1641, 1607, 1567 cm-1和1391 cm-1为呋咱环的伸缩振动; 999 cm-1, 985 cm-1为呋咱环的弯曲振动。
|

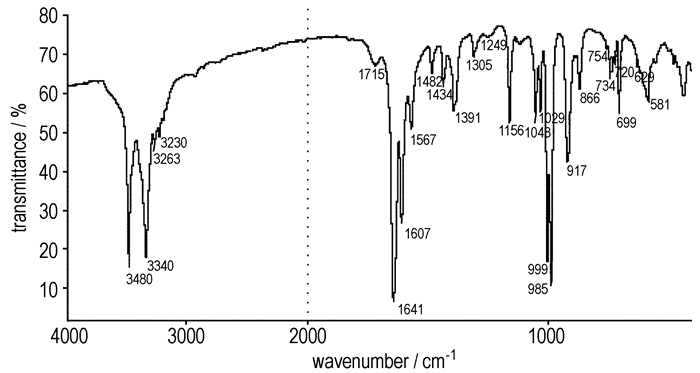

图 1 ABATF的红外光谱图 Fig.1 FT-IR spectrum of ABATF |
采用电子轰击的方法获得ABATF的质谱图(图 2), 其中分子离子峰为m/z 468, 与该化合的分子量相符, 化合物分子量为偶数, 又含有偶数个氮原子, 根据N规则判断含有奇数个电子[14]。分子离子峰m/z 468分两部分裂解, 首先, N＝N键断裂得到碎片离子m/z 236, m/z 236裂解失去碎片离子NO得到m/z 206, m/z 206失去NO或HCN分别得到m/z 176, m/z 179的碎片离子, m/z 179进一步裂解分别失去NO、HCN、C2N2H形成m/z=149、122、96碎片离子, m/z 96碎片离子分别失去C2N、HCN、CN得到更小的碎片m/z=58、69、43;其次分子离子峰m/z 468失去NO得到m/z 438, 碎片离子m/z 438进一步失去HCN、NO得到m/z=411、351, 偶氮键断裂得到m/z 191, 进一步裂解得到m/z 69。可能的裂解途径见Scheme 2。
|

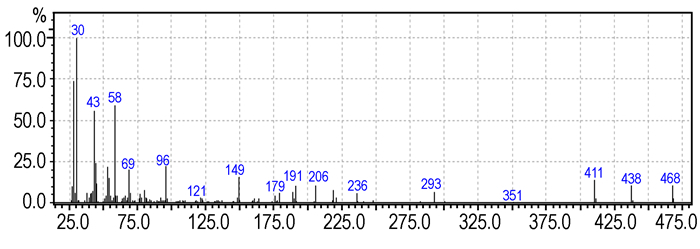

图 2 ABATF的质谱图 Fig.2 Mass spectrum of ABATF |
|

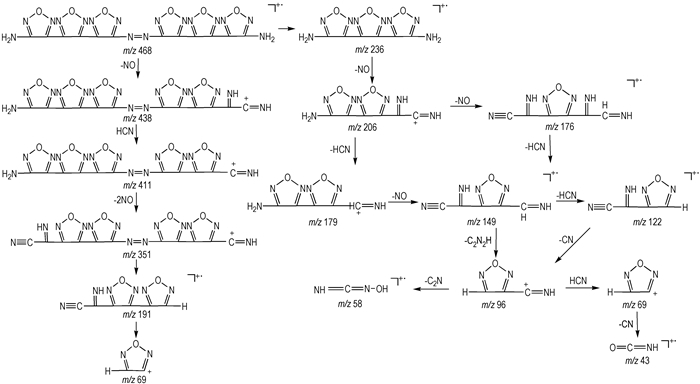

Scheme 2 Fragmentation pathways of ABATF |
由ABATF样品1 H NMR图谱(图 3)可知: 1H NMR图谱中, δH2.5017为二甲基亚砜(溶剂)峰, δH3.3187为少量的水峰, δH6.653为氨基上的氢, 该结果与预定结构式一致。
|

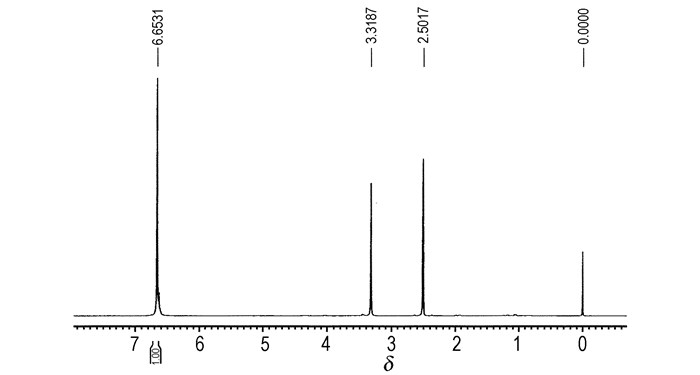

图 3 ABATF的1H NMR谱图 Fig.3 1H NMR spectrum of ABATF |
由ABATF样品质子宽带去耦13 C NMR图谱(图 4)可知, ABATF为对称结构, ABATF有6个峰, 由于分子内的诱导效应, 电负性取代基都能使其相连的C原子化学位移向低场位移, 位移的大小随取代基的电负性增大而增大。因此和C—NN和C—NH2相连的C原子化学位移向低场移动, δC数值增加。由于C—N＝N的电负性强于C—NH2, 所以δC—N＝N数值最大, 为156.6。δC1、δC2、δC3、δC4、δC5、δC6分别为162.5、144.5、137.9、136.0、142.5、155.8, 其碳原子数及化学位移值与预定分子一致。
|

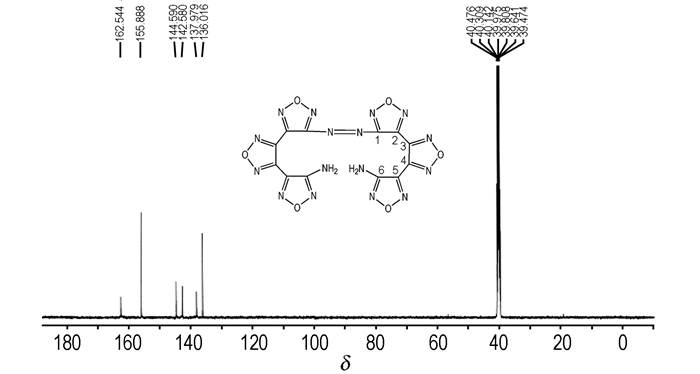

图 4 ABATF的13C NMR谱图 Fig.4 13C NMR spectrum of ABATF |
KMnO4滴加时间对ABATF收率的影响见表 1。
|
表 1 KMnO4滴加时间对ABATF收率的影响 Tab.1 Effect of dropping time of KMnO4 on yield of ABATF |
由于滴加KMnO4的过程中有一定的放热, 同时产生氯气, 会产生大量的泡沫, 滴加速度过快容易冲料, 存在安全隐患, 滴加时间过长反应收率较低。由表 1可知, 当KMnO4滴加时间为20~30 min, 收率最高。延长滴加时间, 收率降低。这可能是因为滴加时间过长, 生成的中间体分解导致收率降低, 因此, 适宜的滴加时间为20~30 min。
3.5.2 氧化剂用量不同用量的KMnO4对ABATF收率的影响见表 2。
|
|
表 2 n(BNTF):n(KMnO4)对ABATF收率的影响 Tab.2 Effect of n(BNTF):n(KMnO4) on yield of ABATF |
由表 2可以看出, n(BNTF):n(KMnO4)=0.5:1时, 收率最低, 这可能是因为KMnO4用量太少使反应不能完全进行, 继续增加KMnO4的用量, n(BNTF):n(KMnO4)=1:1时收率最高, 为82%, 继续增加KMnO4的用量收率没有提高, 同时, 过量的KMnO4会和盐酸反应生成较多的无机盐MnCl2和KCl, 降低产品的纯度。因此, n(BNTF):n(KMnO4)=1:1最优。
3.5.3 反应温度反应温度对ABATF收率的影响见表 3。
|
|
表 3 反应温度对ABATF收率影响 Tab.3 Effect of temperature on yield of ABATF |
从表 3可以看出, 反应温度为40 ℃时反应不充分, 收率低; 当温度为50℃, 收率最高达到82%;继续提高反应温度, 收率下降。这可能是因为盐酸的强挥发性, 反应温度过高引起大量的盐酸挥发产生的氯化氢气体, 导致盐酸浓度降低反应不充分收率降低。因此适宜的反应温度为50 ℃。
3.6 ABATF的热行为N2气氛, 流速50 mL·min-1, 10 ℃·min-1升温速率, 0~600 ℃范围内ABATF的DSC和TG-DTG图如图 5和图 6所示。
|

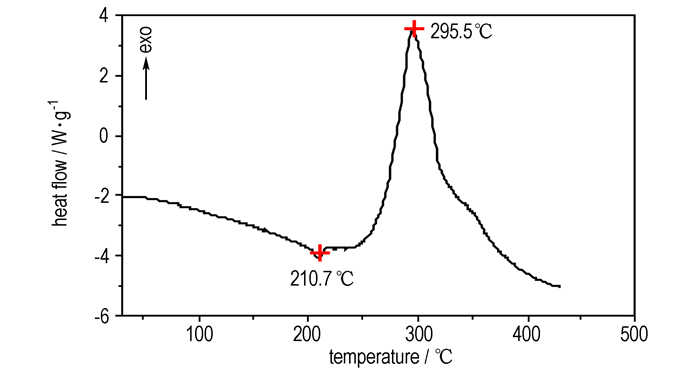

图 5 ABATF的DSC曲线 Fig.5 DSC curve of ABATF |
|

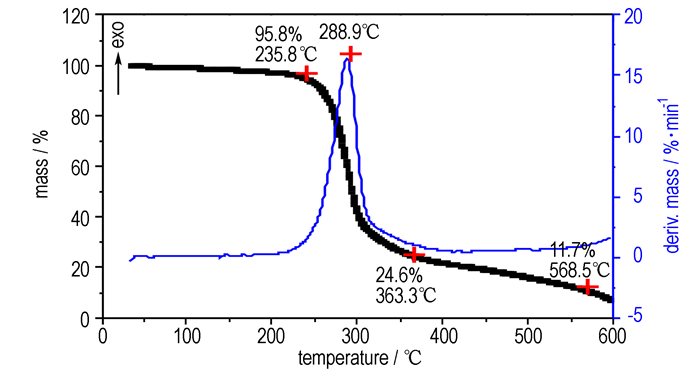

图 6 ABATF的TG/DTG曲线 Fig.6 TG-DTG curves of ABATF |
从图 5可以看出, 在210.7 ℃, 有一个较小吸热峰, 为ABATF的少量的挥发峰。随着温度继续升高, 在295.5 ℃有个明显的放热峰, 表明ABATF具有较好的热稳定性。从图 6可以看出, 当温度低于235 ℃时失重较少, 累积失重仅为4.2%左右, 继续升温, 最大的失重峰出现在288.9 ℃, 当温度达到363.3 ℃时, 失重达75.4%, 当温度升高到568.5 ℃, 几乎完全失重, 只剩少量的残渣(11.7%)。
经过以上分析表明: ABATF在受热过程中先挥发后分解, 最大放热峰为295.5 ℃。
3.7 ABATF的性能计算采用GAUSSIAN 09程序[15]和VLW爆轰方程[16]计算ABATF和BATF的性能, 结果如表 4。
|
|
表 4 ABATF和BATF的物化和爆轰性能对比 Tab.4 Comparison of physico-chemical and detonation performance between ABATF and BATF |
从表 4中可以看出, BATF氧化生成偶氮化合物ABATF以后能量增加, 且具更优异的爆轰性能。
4 结论(1) 以3, 4-双(3′-氨基呋咱-4′-基)氧化呋咱为原料经还原、氧化反应合成未见文献报道的化合物ABATF, 收率82%, 并通过红外、核磁、质谱、元素分析对其结构进行了表征。
(2) 对氧化反应条件进行了优化, 确定了最佳的反应条件为: KMnO4与BATF的摩尔比为1:1, KMnO4滴加时间为20~30 min, 反应温度为50 ℃。
(3) 对ABATF的热性能、物化和爆轰性能进行了测试和计算, 结果表明, 其分解温度为295.5 ℃, 爆速, 爆压和爆热均优于BATF, 是一种具有应用前景的新型含能材料。
