炸药在约束空间内爆炸的作用规律与在开放空间有着明显不同, 壁面的约束导致了冲击波的反射并增加炸药的后燃效应。瑞典Weibull R W[1]1968年首次对TNT在半密闭爆炸罐内的压力特性进行的研究, 他指出初始反射冲击波持续时间很短, 对厚实墙面的结构效用效果可以忽略[2], 而之后的压力波的持续时间相比壁面的特征周期持续时间很长, 可以被当做是实际作用在墙面的载荷。Swisdak M M[3]指出炸药在密闭空间内爆炸时形成一个静态的压力波, 其衰减与爆炸容器的热传导有关。Kingery C N[4]研究了结构内爆炸的压力特征。Anderson C E[5]分析了大量在密闭和半密闭空间内爆炸的实验数据, 并结合数值模拟研究了结构中的准静态压力、持续时间和冲量。Kuhl A L[6]通过数值模拟比较了TNT在密闭空间内的燃烧热与爆热。Trzcin′ski W A[7]对压力曲线进行平均后, 拟合了平均压力并得到的指数衰减的指前因子作为准静态压力。Lee K B[8]把紧随初始冲击波之后的压力当做准静态压力。Ames R G[9]通过求取一段时间内的压力平均值来求得准静压。金朋刚[10]将炸药在密闭空间内爆炸后的10~20 ms内的压力平均值作为准静态压力。王等旺[11]测试了自制试验装置中的准静态压力, 认为准静压是一定时间后达到的稳定的准静态压力值。Trzcin′ski W A[12]测试了含30% 5 μm或90 μm铝粉的含铝炸药的准静态压力, 结果显示含5 μm铝粉炸药的准静压比含90 μm的略高; 金朋刚[13]等测试含有两种粒度铝粉的奥克托今/Al/端羟基聚丁二烯53/35/12炸药的准静态压力, 结果显示含13 μm铝粉的炸药比含130 μm的释放更多的能量提高了密闭空间内爆炸的准静态压力。美国海军水面武器中心在比较密闭空间中炸药威力时采用准静态压力作为唯一的威力评估参数[14], 但如何确定爆炸罐内的载荷表征方法仍然是要努力的方向, 特别是前一阶段反射冲击波时间的确定[15]。
鉴于目前国内外尚无统一的准静态压力的读取方法, 且铝粉粒度和含量对含铝炸药内爆炸特性的影响的研究不够充分, 因此, 本研究通过对含铝炸药内爆炸实验, 获得较为客观的准静态压力的读数方法, 测试了含不同粒径, 不同含量铝粉的RDX基含铝炸药的内爆炸特性, 研究铝粉粒度和铝氧比对含铝炸药在内爆炸中的能量释放特性的影响。
2 实验设计实验样品由黑索今(RDX)、铝粉和少量蜡组成, 药量为100 g, 压制成长径为1:1的圆柱形药柱, 压药相对密度保持在95%以上, 起爆药柱采用JH14, 质量为20 g。由于单质铝的化学当量比为0.67, 因此, 本研究选择铝氧比(Al/O)分别为0.45和0.99的两种含铝炸药配方, HL-01和HL-02, 具体配方见表 1。同时经课题组已有实验验证[16], 试样直径均大于其临界直径且均可爆炸完全。

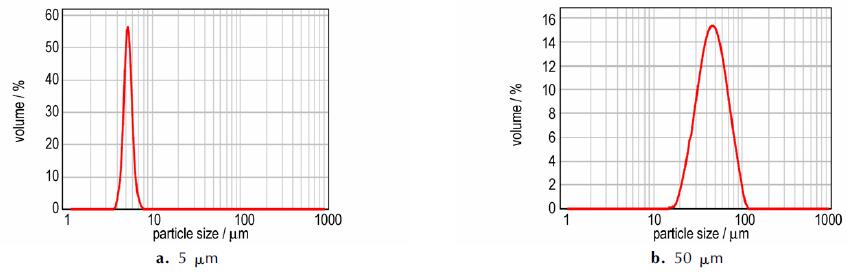

实验采用的铝粉有三种, 为了便于区分, 将铝粉的名称定为与中位径相近的整数。50 nm铝粉, 由于颗粒较小, 团聚较严重, 使用激光粒度仪分析其样品的粒度分布时有较大偏差, 因此其粒度是根据扫描电镜的照片估算而确定的, 5 μm和50 μm铝粉的粒度根据粒度分析仪确定。为了观察铝粉的球形度以及整体粒径分布, 使用Hitachi S4700对三种铝粉样品进行了扫描电镜分析(SEM), 结果如图 1。5 μm和50 μm铝粉的粒径分布如图 2所示。
图 1表明, 50 nm铝粉样品颗粒饱满, 球形度好, 但分布不太均匀, 有一定团聚现象, 而5 μm和50 μm铝粉无明显团聚现象。该团聚主要是由于颗粒间范德华力和库仑力所致的软团聚[17], 很难避免, 在使用前对铝粉进行超声分散, 有助于减轻这一现象。

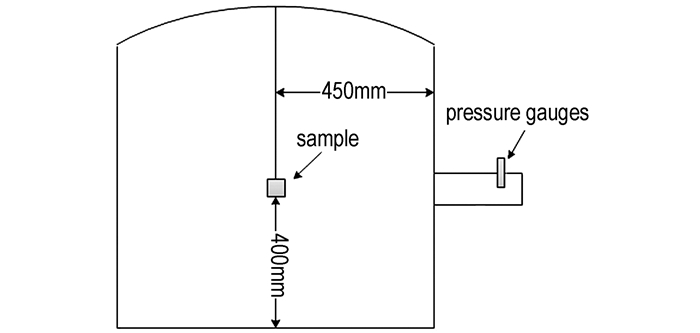

2.2 爆炸容器及测试仪器关于炸药在约束空间内爆炸的试验方法目前国内外尚无相关标准, 实验通常采用特制的钢体, 本实验采用西安近代化学研究所500L爆炸罐, 顶部为球冠, 四周及底部为平板钢焊接而成的圆柱体, 在圆柱体右侧距圆柱底端400 mm外焊接传压管并安放传感器, 药柱用雷管线悬挂于容器中央, 爆心距离罐底400 mm, 爆炸罐示意图如图 3。
实验时爆炸罐内充满0.1 MPa的空气, 测试室温为15 ℃。实验采用Kistler 603BQ-01型壁面压力传感器, 传感器谐振频率为300 kHz, 灵敏度为0.5~0.75 V/MPa, 记录仪为VXI高速数据采集仪。采样频率为200 kHz; 记录时间为2.5 s。

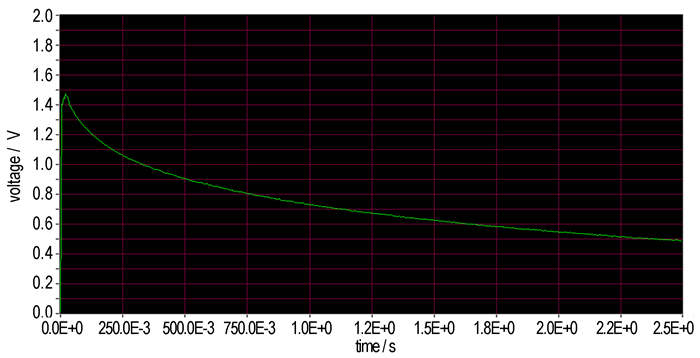

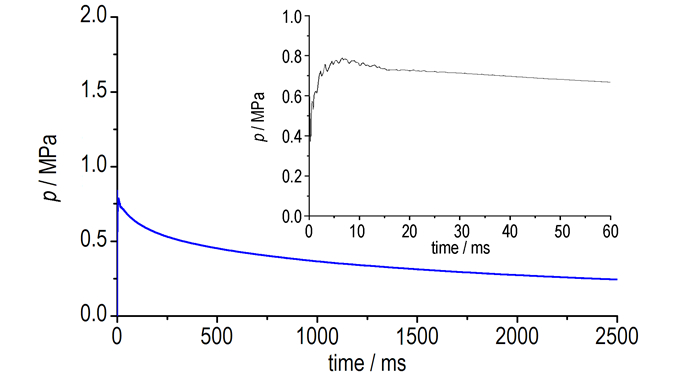

3 测试结果及数据处理 3.1 压力曲线测试结果(以含5 μm铝粉的HL-02样品为例)图 4为含5 μm铝粉的HL-02电压波形图。图 5为相应的压力时间曲线, 以及在80 ms内采集的压力曲线。
由图 4和图 5可见, 测试的压力曲线在记录时间(2.5 s)内可大致分为三个阶段, 第一阶段表现为压力曲线的大幅震荡, 大致到20 ms左右, 该阶段为初始冲击波的反射过程, 这个过程已有部分铝粉发生了反应[18], 但这些反射波的持续时间很短, 并不是对墙板造成毁伤的主要来源[7, 19];第二阶段表现为压力的非线性下降, 到200~300 ms, Trzcin′ski W A[7]用指数衰减公式近似描述了该段的压力曲线, 该阶段为持续时间很长的准静态压力波, 可以当做是实际作用在墙面的载荷, 结合含铝炸药的二次反应机理[20]以及文献中对含铝炸药内爆炸过程的区分[21], 可知该段主要是炸药爆轰产物的后燃过程, 主要是铝粉的反应过程包括其与爆轰产物及周围空气中的氧的反应; 第三阶段表现为压力近似线性的缓慢下降, 从第二阶段结束开始到记录终止, 该阶段为密闭体系降温导致的压力的缓慢下降过程[9]。
应用多点平均降噪法对采集的数据进行滤波。该方法的原理是对指定点数n的相邻数据求平均, 第i点压力的计算方法如式(1):
$ {p'_i} = (\sum\limits_{i + \left( {n + 1} \right)/2}^{i + \left( {n + 1} \right)/2} {{p_i}} )/n,{\rm{ }}0 < i < 5 \times {10^5} $ | (1) |
式中, p′i为处理后第i点的压力值, MPa, pi为原始记录的第i点的压力值, MPa, 由于本实验的记录时间为2.5 s, 采用频率为200 kHz, 记录总点数为5×105点, i的取值最大为5×105。n的取值决定了滤波处理后的曲线的光滑程度。

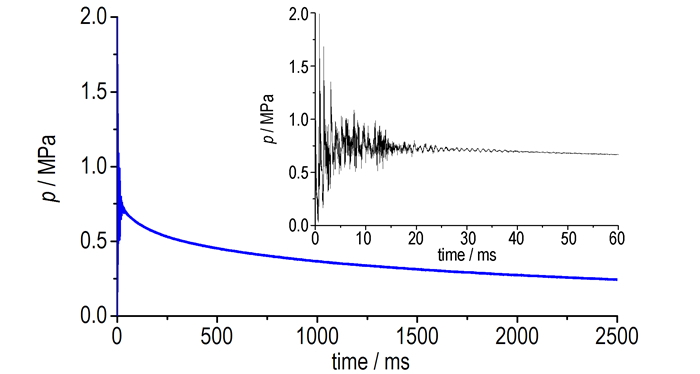

利用Origin8平滑模块中的相邻平均法对压力曲线进行滤波处理, 其中的窗口数据点数即为式(1) 的n, 并以HL-02含有5 μm铝粉的数据处理方法为例介绍该处理方法。图 6为经过降噪处理后的HL-02含5 μm铝粉的压力曲线, 由图 6可知, 经相邻平均法降噪处理后的曲线仍能体现炸药在密闭空间内爆炸压力曲线的特征, 且能判别出明显的峰值。
表 2为不同窗口数据点光滑处理后所读的峰值超压的压力值, 窗口数据点数的选取对峰值的影响很明显, 随着窗口数据点数的增加, 曲线的峰值逐渐减小, 同时在600 ms后的峰值变化很小。

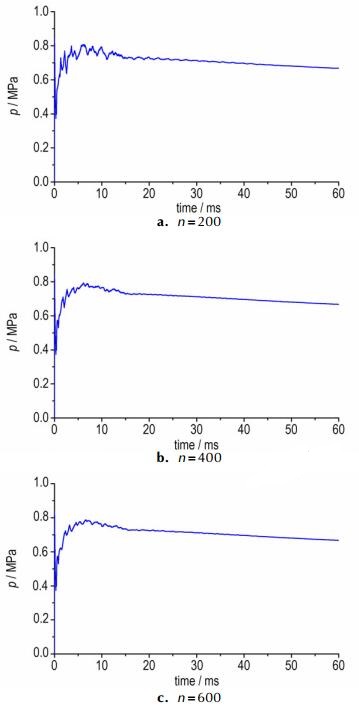

根据文献[14]对准静态压力的定义可知, 达到准静态压力之后无明显的冲击波反射作用, 因此光滑取点数应该以达到准静态压力之后无明显击波反射为依据, 即准静态压力之后无反射带来的跳动, 表现为噪声少。图 7窗口数据点为200、400和600点光滑后的曲线, 其中, 窗口数据点为200点时, 峰值后波形抖动较大, 400点时有所好转, 但仍有一些震荡, 600点处理后的曲线在峰值后几乎没有大幅震荡, 可见400~600点的窗口数据点比较合适, 其中由于400点和600点处理后的峰值差别很小, 而且在600点后变化更为微小(如表 2), 因此选择的光滑数据点数为600。
由于经处理后的压力曲线在达到峰值后无明显噪声, 满足准静态的定义, 因此定义降噪处理后的峰值为准静态压力, pQS; 对应的时间定义为压力上升时间, tQS, 反映了达到pQS所需时间。由于曲线中第三阶段主要与体系的热传导有关, 因此主要研究第二阶段, 即在达到准静态时间后第一段下降较快的阶段, 如文献[6], 采用指数衰减近似如式(2) 表征这个阶段, 并以这个阶段的衰减系数ω作为特征量来表征爆炸罐内的载荷, 定义为压力衰减系数。
$ {{p}_{2}}\left( t \right)=({{p}_{\text{QS}}}-{{p}_{x}})\text{exp}(-w(t-{{t}_{\text{QS}}}))+{{p}_{x}}, ~{{t}_{\text{QS}}}\le t <{{t}_{x}} $ | (2) |
式中, p2(t)为第二阶段的压力值, MPa, px为第三阶段的初始压力值, MPa, tx为第三阶段的初始时间, ms。
为确定tx的值, 分别选取准静态压力后的150~400 ms内的压力值以式(2) 进行拟合, 表 3为拟合得到的衰减系数及其相关系数。

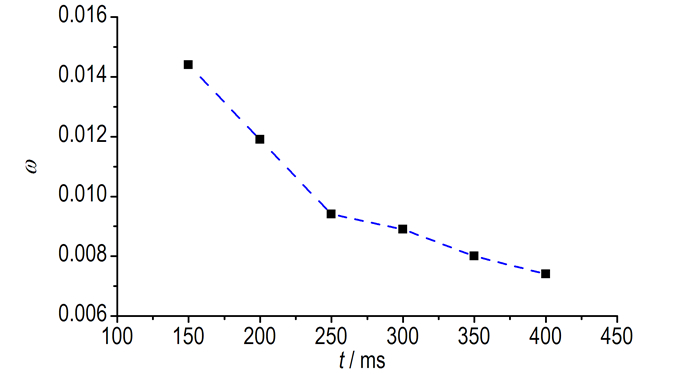

由表 3可见, 运用式(2) 的指数衰减公式拟合的相关系数均为0.994以上, 说明该公式较为适用, 同时衰减系数ω随着峰值后时间的增加而减少。图 8为压力衰减系数与达到准静态压力后时间段之间的关系。
由图 8可见, ω在准静态压力后250 ms内变化较为剧烈, 在250 ms之后变化较小, 因此取达到准静态峰值压力后250 ms来拟合ω。

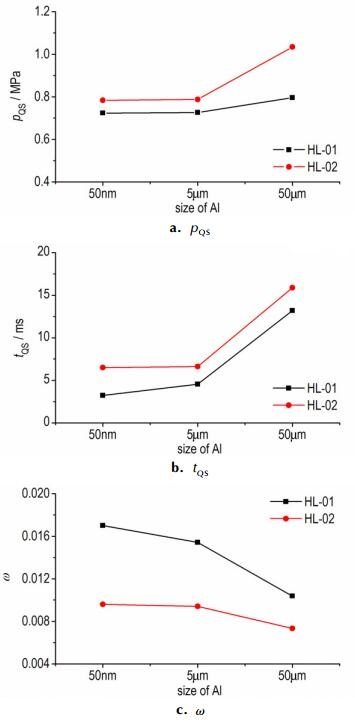

4 实验结果分析依据上节所述数据处理方法对几个样品的压力曲线进行处理后得到的特征值如表 4。图 9为两类配方的pQS、tQS和ω随铝粉粒度变化的关系。
根据表 4可知, 对于HL-01, 含5 μm铝粉的pQS比含有50 nm铝粉的高0.3%, 可见对于低铝氧比配方HL-01, 相比5 μm的铝粉, 纳米铝粉的使用不会对pQS有太大的影响; 而含50 μm铝粉的pQS比含有50 nm铝粉的高0.7%。对于HL-02, 含50 nm铝粉的pQS只比含有5 μm铝粉的低0.5%, 对于高铝氧比炸药, 铝粉粒径为50 nm或5 μm也不会影响准静态峰值压力的大小; 而含50 μm铝粉的准静态压力比含有50 nm铝粉高31.9%, 说明对HL-02铝粉粒径越大, pQS越大。由图 9a可知, 任一粒度下, HL-02的pQS均比HL-01的高。
4.2 压力上升时间tQS由表 4可知, 对于HL-01, 含50 μm铝粉的tQS比含有5 μm铝粉的tQS高8.6 ms, 比含有50 nm铝粉的tQS高10.0 ms。对于HL-02, 含50 μm铝粉的tQS比含有5 μm铝粉的高9.3 ms, 比含有50 nm铝粉的高9.4 ms。由图 9b可知, 铝粉粒度对两种炸药tQS的影响保持相同的趋势, 均随着铝粉粒度的增加而增加。
4.3 压力衰减系数ω由图 9c可知, 对于任一铝氧比配方, 压力衰减速率ω均随着铝粉粒度的增加而减少, 且同一粒度下HL-02的ω比HL-01的小。
4.4 反应机理分析由以上分析可知, 铝粉的粒度和含量影响着含铝炸药在密闭空间内爆炸前两个阶段的能量释放。在第一阶段的初始冲击波反射过程中, 主要包含了铝粉和高能炸药(RDX)的爆轰产物发生的氧化还原反应, 即无氧燃烧过程, 以及部分铝粉与周围空气中氧的反应, 主要影响pQS和tQS两个特征量。对于pQS, 含有50 μm铝粉的样品的值大于含有50 nm和5 μm铝粉的样品的值, 这可能是由于纳米铝粉和小尺寸微米铝粉的活性铝含量少所导致[22], 另一方面可能是铝粉尺寸的减小导致反应过程提前, 准静态压力反应的是长时间量级变量[23], 过早的反应不会增加pQS; HL-01中大多数铝粉与爆轰产物反应, 而HL-02中由于铝较多, 铝粉与环境中氧气进一步反应, 后燃时间更长, 可持续增加准静压, 故每个粒度下HL-02配方的pQS均比HL-01高。对准静压的增加不明显; 对于tQS, 一方面, 粒度越小的铝粉越容易与炸药爆轰产物发生反应, 体现在压力上升时间tQS的减小; 另一方面, 铝粉含量越多其与爆轰产物的反应时间越长, 增加了tQS, tQS随铝粉粒度的降低程度随Al/O的不同而不同。低Al/O的混合物HL-01, 纳米铝粉可以减少准静态压力形成的时间更明显, 这主要是由于HL-01里的主体炸药足够多, 相比HL-02更高的爆速和爆压导致炸药爆轰后的高温高压环境更易于铝粉的燃烧, 这时小尺寸的铝粉更快地反应。
第二阶段的铝粉的后燃烧过程中, 粒度对HL-01的ω影响更为剧烈, 这主要是由于一方面HL-01里的主体炸药足够多, 相比HL-02更高的爆速和爆压导致炸药爆轰后的高温高压环境更易于铝粉的燃烧, 这时小尺寸的铝粉更快地反应, 对压力的支持作用也更容易衰退, 而大粒径的铝粉由于其反应速率慢, 对压力的支持作用持续时间更长; 另一方面, 由于HL-02中的铝粉对爆速和爆压的稀释作用更强, 铝粉不仅要和爆轰产物反应, 更需要分散到空间内与爆炸罐内的空气反应, 这就使得铝粉粒径对HL-02的准静态压力的衰减不如HL-01明显。同一配方下, 粒径越小, 铝粉所需的反应时间越短, 短时间内准静压提升较快, 同时压力衰减也更快。
5 结论(1) 采用多点平均降噪法获得准静态压力和指数衰减近似法获得压力衰减系数的实验数据处理方法, 并提出了由准静态压力pQS、压力上升时间tQS和压力衰减系数ω三个特征量表征含铝炸药在密闭空间内爆炸的能量输出特性。
(2) 对于含有50 nm、5 μm、50 μm铝粉的样品, 铝氧比为0.99的pQS和tQS均高于铝氧比为0.45的, ω则相反; 对于任一铝氧比的配方, pQS均随铝粉粒度的增加而增加, ω均随铝粉粒度的增加而减小。
