压装型黑索今(RDX)基高聚物黏结炸药(PBX)传爆药柱是一种晶体颗粒高度填充的非均质多相高分子复合材料, 因为其能量高、安全和力学性能好被应用于各种尖端和常规武器中[1-2]。武器用猛炸药密度要求在其理论密度的98%左右, 而RDX基PBX传爆药一般要求密度为理论密度的90%~92%[1], 因而如何控制RDX基PBX传爆药柱特别是长径比较大传爆药柱的内部质量, 减少传爆药柱的内部裂纹和缺陷成为研究的难点。
国内外关于温度对材料损伤裂纹的形成、演化的理论和实验方面的研究相对广泛和深入, 并取得了一些新的研究成果, 但是对于RDX基PBX, 特别是长径比较大的压装成型PBX材料则相对较少。陈鹏万[3-4]等从细观力学的角度研究了PBX材料的力学行为和变形破坏机理, 认为PBX材料最主要的破坏机理是界面脱粘和黏结剂的成穴失效。庞海燕等[5-7]研究了温度对模压法压制PBX的密度和压缩强度的影响, 观察到常温压制的药柱的密度和压缩强度明显低于高温压制的, 分析认为高温使造型粉的黏结体系软化, 降低了造型粉间的摩擦, 从而降低应力梯度。田勇等[8]研究了PBX材料的热冲击和温度循环损伤, 实验观察到了PBX产生损伤并逐渐积累扩展及至最后破坏的过程。梁华琼等[9-10]对RDX基PBX压制过程损伤形成进行研究, 认为采取分段保压和控制降温速率的方法可有效抑制炸药件内部损伤, 同时证实选择适当的黏结剂对提高RDX基PBX压制件的成型性能具有重要作用。但是目前关于RDX基PBX传爆药柱生产和存储等过程前后温度对药柱内部质量特别是大长径比药柱内部质量的影响尚缺少系统研究。
本研究以RDX基PBX为研究对象, 利用不同的模压工艺压制炸药, 结合X射线、超声及密度检测等手段, 探讨了压制温度、降温速率和升温速率对较大长径比RDX基PBX传爆药柱的内部质量影响。
2 实验 2.1 材料和仪器RDX基PBX造型粉由化工材料研究所提供, 组成为RDX/高分子黏结剂(95/5)。
工业X射线系统, INSTRON-5582型材料试验机, PM1200型电子天平; CTS-36型全数字超声检测仪, HGY-600F电热油浴恒温箱, MG452 X射线机。
2.2 实验条件(1) 压制温度实验:采用表 1的条件在材料试验机上压制Φ60mm×60mm的炸药柱, 并让药柱自然冷却, 每组做三发平行实验。
|
表 1 RDX基PBX压制成型条件 Tab.1 Pressing condition of RDX-based PBX |
(2) 降温速率实验:采用工艺Ⅱ压制药柱, 在降温速率从5 ℃·h-1到20 ℃·h-1的条件下研究其对药柱内部质量的影响, 每组做三发平行实验。
(3) 温度冲击实验:采用工艺Ⅱ, 并且降温速率控制为5 ℃·h-1压制药柱, 在升温速率从5 ℃·h-1到30 ℃·h-1的条件下研究其对药柱内部质量的影响, 每组做三发平行实验。
2.3 性能测试(1) 密度测试:采用排水法在20 ℃的蒸馏水下测试药柱的密度, 测量前将炸药柱放置于20 ℃的恒温间24 h, 待达到充分的热平衡后开始测试。
(2) X射线性能检测:测试方法参照GJB59 3.2-1988, 采用X射线机对压制成型的药柱内部杂质和裂纹进行探伤检测, 测试的工作电压450 kV, 工作电流150 mA。
(3) 超声性能检测:测试方法参照GJB59 3.1-1988, 采用超声探头型号123M33, 探头频率2.5 MHz, 晶片尺寸Φ10mm, 耦合剂为水, 耦合面为试样端面。
3 结果与分析 3.1 压制温度对药柱成型内部质量的影响实验采用不同压制温度压制Φ60 mm×60 mm RDX基PBX药柱, 采用的工艺条件见表 2，实验结果如图 1所示。
|
|
表 2 不同压制温度下成型PBX炸药件密度及成型质量 Tab.2 Density and quality of RDX-based PBX specimens pressed at different pressing temperature |
|

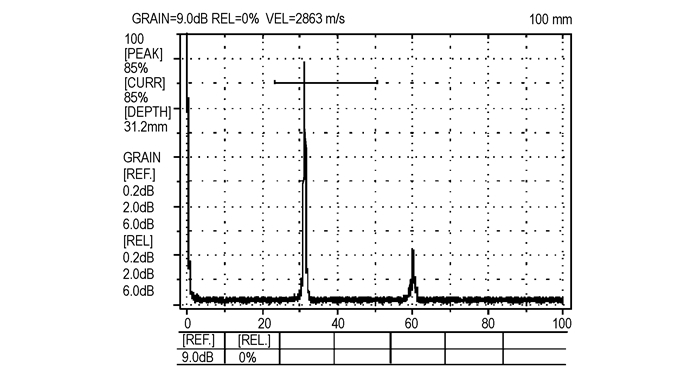

图 1 PBX-4a药柱超声检测波形(检测波形显示内部裂纹) Fig.1 Ultrasonic detection wave of PBX-4a specimens with inner cracks |
从表 2可以看出, 采用方法Ⅰ压制的PBX-1a, PBX-2a, PBX-3a药柱表面状况良好无裂纹, 经超声探伤内部无裂纹, 但是在加工过程中出现了药柱掉块、分层, 表明药柱力学性能差, 无法加工成型。采用方法Ⅱ压制的PBX-4a, PBX-5a和PBX-6a药柱相比常温压制的药柱内部质量有了明显改善, 表面无肉眼可见裂纹, 进行加工处理未出现药柱掉快、分层现象。但经超声探伤PBX-4a药柱内部在探深为31.2 mm处有横向裂纹(图 1), 说明提高压制温度可以改善较大长径比炸药柱的加工性能, 而药柱内部出现的内部横向裂纹主要是由于药柱成型的环境温度较低(15 ℃), 而炸药造型粉温度为80 ℃, 温差较大, 在自然冷却过程中由于降温过快, 产生的药柱热应力超过RDX基PBX材料的强度极限而产生了内部裂纹。
同时, 由表 2可知, 高温(方法Ⅱ，80 ℃)压制的PBX-4a, PBX-5a, PBX-6a药柱密度比常温压制的药柱密度高3.0%左右, 主要是由于高温有利于PBX黏结体系的软化[5], 减少成型过程中的内摩擦, 从而降低PBX在成型过程中压力梯度, 提高药柱密度。
3.2 降温速率对药柱成型内部质量的影响实验采用不同的保温措施, 将压制后的Φ60 mm×60 mm RDX基PBX药柱放置于恒温箱内, 通过不同降温速率使药柱冷却至室温, 再将其取出后退模。实验条件与结果见表 3与图 2。从图 2可以看出, Φ60 mm×60 mm药柱裂纹随降温速率的减小和冷却温度的提高而减少。降温速率为20 ℃·h-1的PBX-1b, PBX-2b, PBX-3b三发药柱在压制保压和冷却过程中未采取任何保温措施, 经X射线检测内部均有横向裂纹, 而降温速率为20 ℃·h-1的PBX-4b, PBX-5b, PBX-6b号药柱在压制保压和冷却的过程中, 通过采取保温措施, 使药柱的冷却温度提高到45 ℃, 与PBX-1b, PBX-2b和PBX-3b号药柱相比, 性能有一定改善, 表面无肉眼可见裂纹, 但是其内部经X光检测有两发药柱存在横向裂纹, 说明PBX-4b, PBX-6b炸药柱应力还未释放完全, 但与PBX-1b, PBX-2b和PBX-3b号药柱相比有所减小。主要原因可能是药柱成型的环境温度较低, 只有15 ℃, 而炸药造型粉有80 ℃, 温差较大, 并且造型粉温度降得过快, 致使药柱在压制过程中内部产生了较大热应力, 退模后, 由于热应力超过了药柱轴向抗拉强度, 导致药柱内部产生了横向裂纹。
|
|
表 3 不同降温速率下成型的RDX基PBX炸药件质量 Tab.3 Quality of RDX-based PBX specimens pressed at different cooling rate |
|

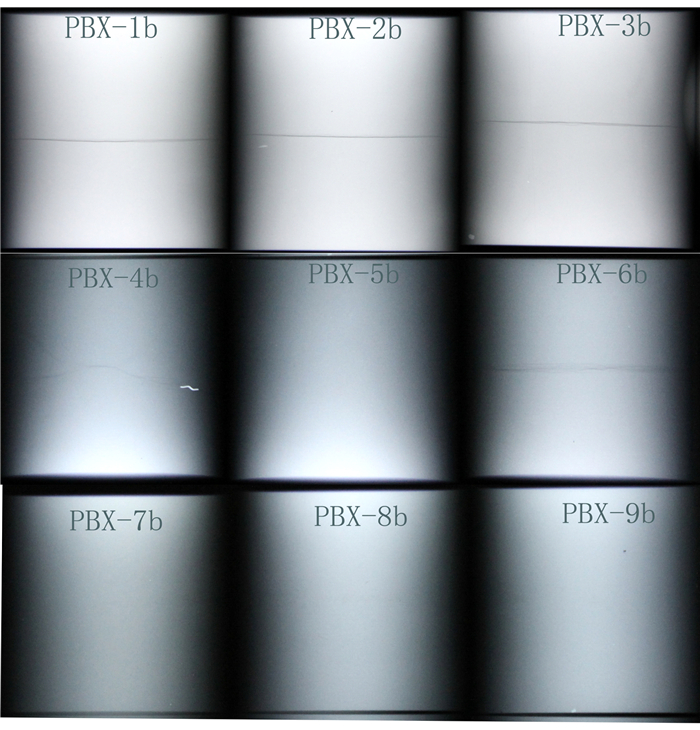

图 2 Φ60 mm×60 mm的RDX基PBX药柱X射线图 Fig.2 X-ray photographs of different RDX-based PBX speciment with Φ60 mm×60 mm |
而对PBX-7b, PBX-8b, PBX-9b号药柱在压制保压和冷却的过程中, 除在压制过程采取保温措施, 还控制降温速率为5 ℃·h-1, 与之前药柱相比, 药柱表面状况有所改善, 经X光检测药柱内部无裂纹, 说明提高冷却温度和降低降温速率有利于减少药柱内部应力和药柱裂纹缺陷, 从而改善了药柱成型质量。
3.3 升温速率对药柱成型内部质量的影响药柱在使用、运输、库存期间常受到一定温度冲击, 实验未采用均匀温度梯度, 仅研究了关心的几个升温速率对压制药柱内部裂纹的影响。实验药柱经过超声检测均无裂纹, 热冲击实验采用的工艺条件和实验结果列于表 4和图 3。从表 4和图 3可以看出, 以升温速率为5 ℃·h-1加热至75 ℃, 保温20 min后以自然降温的PBX-5c(5#)药柱表面质量良好, 经过超声检测, 药柱内部质量良好, 内部无纵横交错的裂纹。而在升温速率分别为10，15, 20 ℃·h-1的PBX-1c(1#)、PBX-2c(2#)、PBX-3c(3#), 其它同样处理的三发药柱有肉眼可见横向细裂纹, 并且随着升温速率的增加, 裂纹由于宽度增加而变得更明显。以升温速率为30 ℃·h-1加热至75 ℃, 保温20 min后以自然降温的PBX-4c(4#)药柱中部位置出现了一条明显的宏观横向贯穿裂纹导致药柱断裂。主要原因可能是由于在高温热冲击作用下, 样品内部的热应力增加, 引起试样内部初始裂纹损伤进一步扩展、汇集及贯穿而形成宏观裂纹, 同时宏观裂纹的端部又因应力集中而出现新的裂纹, 如此不断反复, 使得药柱最终发生断裂。
|
|
表 4 不同升温速率下成型的RDX基PBX炸药件质量 Tab.4 Quality of pressed RDX-based PBX specimens at different heating rates |
|

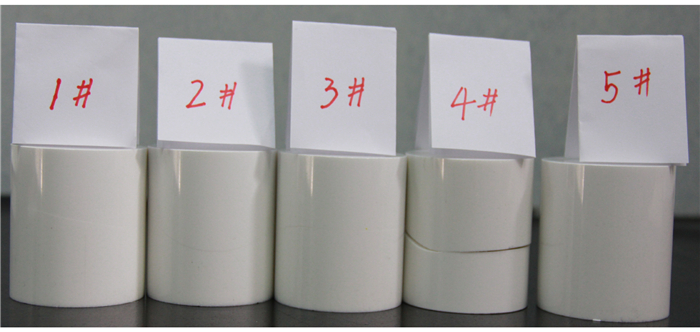

图 3 不同升温速率冲击下的RDX基PBX压制药柱 Fig.3 RDX-based PBX speciment pressed at different heating rate |
(1) 提高压制温度可以改善大长径比RDX基PBX药柱的加工力学性能。实验压制的Φ60 mm×60 mm RDX基PBX药柱的温度从15 ℃提高到80 ℃后, 药柱在加工过程中未出现掉块、分层现象, 药柱力学性能得到提高, 加工性能得到改善。
(2) 降温速率过快是形成较大长径比RDX基PBX药柱内部质量缺陷的关键影响因素之一。在实验降温速率大于5 ℃·h-1, 冷却温度低于45 ℃后, Φ60 mm×60 mm RDX基PBX药柱容易形成内部裂纹, 因此提高冷却温度和降低成型后药柱的降温速率可以减少药柱内部裂纹缺陷, 改善药柱质量。
(3) 升温速率大于5 ℃·h-1容易造成大长径比RDX基PBX药柱内部形成新的裂纹缺陷, 甚至造成药柱直接断裂, 为保证药柱在运输、存储过程中产品质量, 应避免药柱受到大的热冲击而形成新的裂纹损伤缺陷。
致谢: 对杨占锋在超声检测方面的工作及徐程洪、张在新在压制实验方面的工作, 在此一并表示感谢！| [1] |
