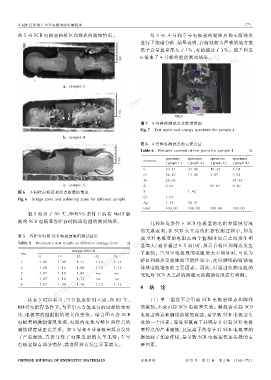

Page 209 - 《含能材料》火工品技术合集 2015~2019

[`?dabc ＳＣＢR^_CDEIJ １ ７ １

C ５! ＳＣＢR^_C9þH†‡CwxÏÐ。 \ ３!、４!H ５!R^_Cwx‡Huwx‡
½¾Yųÿ!， klmn， =wxê3Š‹C폎
&͗à%z1 １％， ƒC@Y ３％。v ７Hm
６ΈY ４!xCų4Pkl。

ａ．ｓａｍｐｌｅ３

: ７ ４!xC4P‡sų³v
Ｆｉｇ．７ Ｔｅｓｔｐｏｉｎｔａｎｄｅｎｅｒｇｙｓｐｅｃｔｒｕｍ ｆｏｒｓａｍｐｌｅ４
ｂ．ｓａｍｐｌｅ４
b ６ ４!xß4P‡C»L&Í
Ｔａｂｌｅ６ Ｅｌｅｍｅｎｔｃｏｎｔｅｎｔｏｆｔｅｓｔｐｏｉｎｔｆｏｒｓａｍｐｌｅ４ ％
ｓｐｅｃｔｒｕｍ ｓｐｅｃｔｒｕｍ ｓｐｅｃｔｒｕｍ ｓｐｅｃｔｒｕｍ
ｅｌｅｍｅｎｔ
（ｇｒａｐｈ１） （ｇｒａｐｈ２） （ｇｒａｐｈ３） （ｇｒａｐｈ４ ）
Ｃ １０．２１ ２４．８０ １０．３４ ４．０４
Ｏ ５６．２０ １５．４６ ３．８５ ３．６２
Ａｌ ２８．６９ ９１．９５
ｃ．ｓａｍｐｌｅ５ Ｓｉ ０．６３ ８５．８１ ０．４０
: ６ [`x<9þH†‡CwxÏÐ Ｓ １．４２
Ｃｌ ３．０１
Ｆｉｇ．６ Ｂｒｉｄｇｅｚｏｎｅａｎｄｓｏｌｄｅｒｉｎｇｚｏｎｅｆｏｒｄｉｆｆｅｒｅｎｔｓａｍｐｌｅ
Ａｇ １．２５ ５８．３１
ｔｏｔａｌ １００．００ １００．００ １００．００ １００．００
m ５ΈY ８０℃，ＲＨ９５％`¼c"ƒ ＮａＣｌ ½
¾C ＳＣＢR^_ß?dÏÐÚRSC4Pkl。
(°ab`¼c ＳＣＢR^_CRSHwxÏÐ
CT%mn， = ＳＣＢ:;<C?d)4@AB， I®
b ５ ß?dÏÐ ＳＣＢR^_RS4Pkl
‰ ＳＣＢR^_CRS=JK)4ÏЇÞЮÈn
Ｔａｂｌｅ５ Ｒｅｓｉｓｔａｎｃｅｔｅｓｔｒｅｓｕｌｔｓａｔｄｉｆｆｅｒｅｎｔｓｔｏｒａｇｅｔｉｍｅ Ω
Öyz（ —à@ ０．５Ω） Ï， *¤í9þH†‡®È
ｓｔｏｒａｇｅｔｉｍｅ／ｄ
Ｎｏ． Ywx；@ ＳＣＢR^_CRSyz[nÖÏ， ’"3
０ １４ ２８ ４２ ５６
9þH†‡QwxC’Ŧê”， 6Ï|}Cwx«
１ １．０６ １．０９ １．１１ １．１２ １．１３
２ １．０８ １．１２ １．０８ １．１０ １．１２ 7vRSyLC ¡5L。56， ’—@)4RSC
３ １．０７ １．１０ ２．６９ ＋ ∞ ＋ ∞
ij\ ＳＣＢ:;<CÄÅ»CwxÏн¾Æ4。
４ １．０７ １．１４ １．１３ ＋ ∞ ＋ ∞
５ １．０７ １．０９ １．１０ １．１２ １．１３
４ c q

¢m ５’Ãш， @&ŽÚ#¿|f， = ８０℃， （１）opqr[V¿Á ＳＣＢR^_†‡H|}
ＲＨ９５％?d`¼c， P[¿|&ŽÚÿCPQklZ Cwx， [V¿Á ＳＣＢR^_DE；({V¿Á ＳＣＢ
.， R^_CRSS“yzÿ$。k¹v ６ß ＳＣＢ R^_†‡H|}C~wx， «7v ＳＣＢR^_D
R^_CwxÏЮ‰， RSCijP9þH†‡C ECpK5L； {rHŽ)`d=¿Á ＳＣＢR^
wxArÚ/.T%。I ３!H ４!R^_†‡®È _†‡CŠ‹wx， ‘ŽCd=\ ＳＣＢR^_C
YŠ‹wx， m$7vYRSÛÜyzå7&；５! wxÁYLMºK， «7v ＳＣＢR^_$MDEC
R^_†‡òÿÉÒ， õRSԃ®ÈÖ'yz。 ¡5L。

ＣＨＩＮＥＳＥＪＯＵＲＮＡＬＯＦＥＮＥＲＧＥＴＩＣＭＡＴＥＲＩＡＬＳ !"#$ ２０１５% & ２３' & ２( （１６８－１７２）
